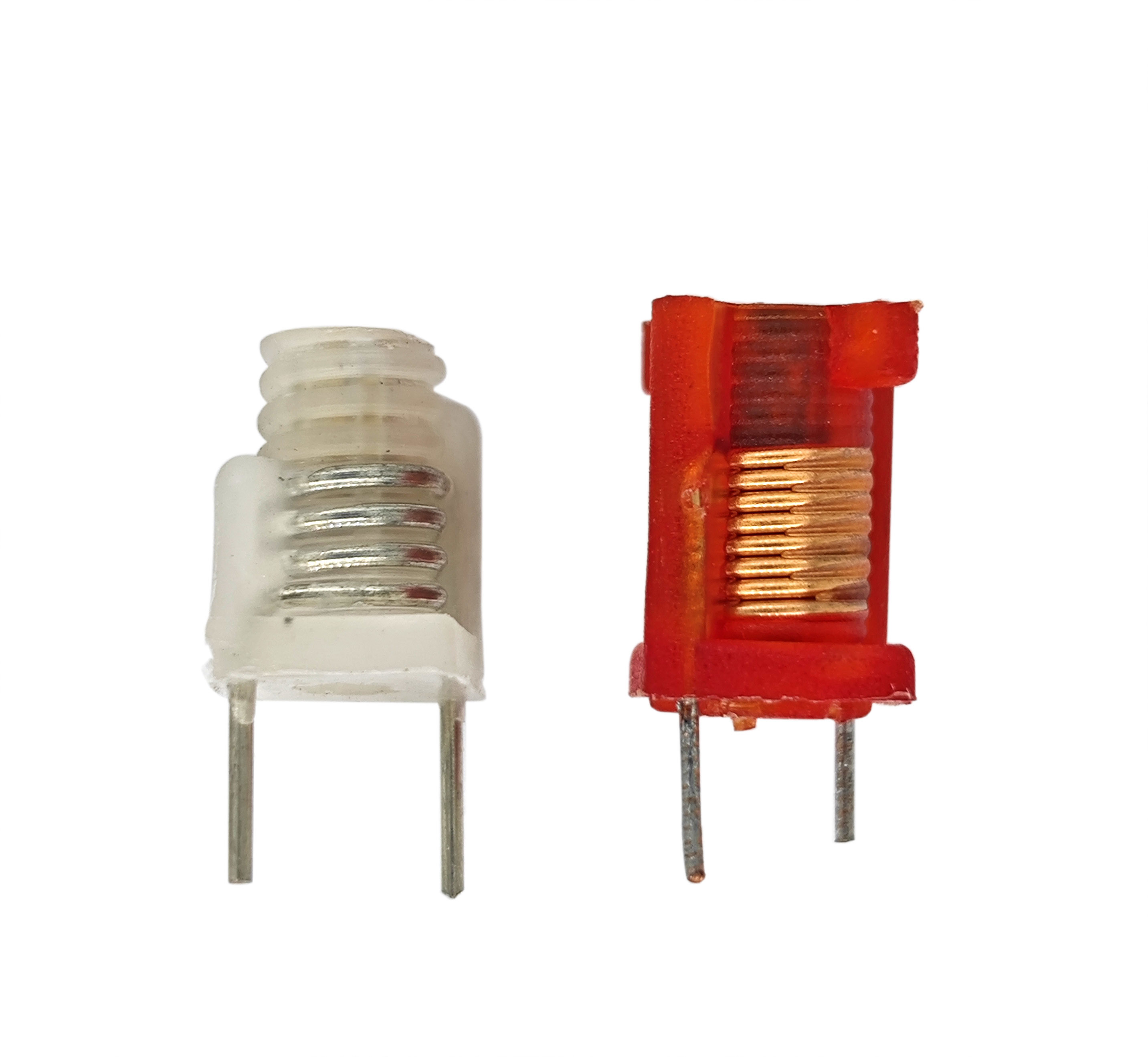

Регулируемые индукторы для радиочастотного настройки

Технические характеристики
Прецизионные регулируемые индукторы с литой конструкцией с воздушным сердечником, обеспечивающие настраиваемую индуктивность от 16,5 нГн до 80,3 нГн. Важные показатели производительности:

• Частотная характеристика: рабочий диапазон 30 МГц–250 МГц

• Диапазон регулировки: ±20% индуктивности посредством вертикальной настройки сердечника

• Добротность: минимум 40–50 при 100 МГц

• Температурный коэффициент: 150 ±100 ppm/°C, обеспечивающий стабильность частоты

• Допуск: ±0,2 мм механические размеры (6,6 × 9,3 мм)

• Рабочая температура: от -25°C до +105°C, включая самонагрев

Технологии сердечника
Запатентованное пластиковое литье исключает насыщение сердечника на высоких частотах. Регулируемый винтом ферритовый сердечник обеспечивает калибровку индуктивности в реальном времени, а оптимизированная добротность минимизирует потери радиочастотного сигнала. Бессвинцовое лужение оловом обеспечивает паяемость в соответствии со стандартами J-STD-020.

Применения
Беспроводная связь:

• Настройка ГУН в приемопередатчиках 100–250 МГц

• Согласование импеданса для антенн GPS/GNSS
  Автомобильная электроника:

• Катушки приемников FM-радио

• Модули системы контроля давления в шинах (TPMS)
  Промышленные радиочастотные системы:

• Датчики охранной сигнализации

• Схемы телеметрии управления дронами
