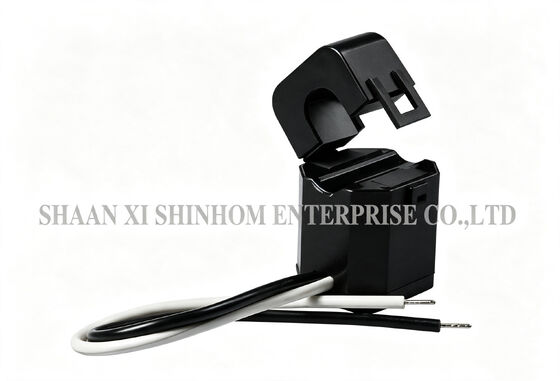

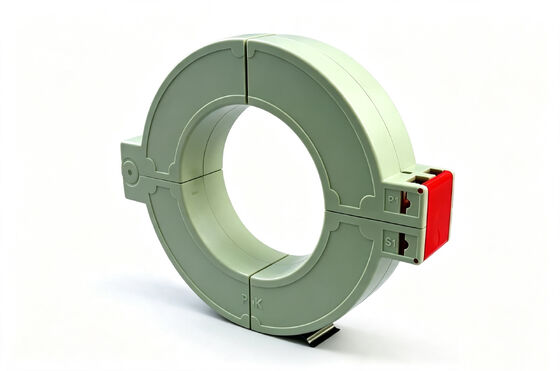

SCTK681A серия 5A-630A RoHS разделенные ядра трансформаторы тока
ВСерия SCTK681Aтрансформатор с разделенным ядром предназначен для измерения и мониторинга тока в новых или существующих сетях распределения электроэнергии.Продукт использует структуру с разделенным ядром, которая позволяет быстро устанавливать его без отключения или удаления кабелей или редукторов.Это значительно сокращает затраты на установку и время. Вторичная обмотка имеет встроенный точностной параллельный резистор, обеспечивающий безопасный выход низкого напряжения 0.333VAC или 0-500mA без необходимости внешних резисторов отбора пробОшибка соотношения: ≤±1,0%. Ошибка угла фазы: ≤±60 минут. Диэлектрическая прочность: 2,5KV/1mA/1 минуты. Соответствует требованиям RoHS. Широко используется в устройствах защиты реле, измерении тока двигателя и мощности,освещение, компрессоры воздуха, HVAC, системы управления автоматизацией и мониторинг линий распределения электроэнергии.
Особенности
- Диапазон испытаний: от 5 до 630 А входного тока переменного тока, выход от 0 до 0,333 В, от 0 до 500 мА
- Специально разработан для облегчения их установки в новых или уже существующих сетях.
- Они могут устанавливаться без открытия кабельной или магистральной цепи.
- Внутренний точный резистор через вторичную обмотку КТ обеспечивает низкое безопасное напряжение выхода.
- Это может сэкономить время и затраты на установку.
Заявления
- Устройство для защиты реле.
- Измерение тока и мощности для электродвигателей, освещения, воздушного компрессора, системы отопления и вентиляции, оборудования кондиционирования воздуха и системы управления автоматизацией.
- Измерение тока, мониторинг и защита электрической проводки и оборудования.
Электрический параметр
| Частота | 50-2 кГц |
| Номинальный вход | 5А-630А |
| Диапазон измерений | 10% В-130% В |
| Номинальная производительность | 0.333В ((AC) или 0-500mA |
| Соотношение | ≤ ± 1,0% |
| Угол фазы | ≤ ± 60 мин |
| Диэлектрическая прочность | 2.5 КВ/1 мА/1 мин. |
| Сопротивление изоляции | DC500V/100MΩmin |
Механический параметр
| Дело | PA /UL94-V0 |
| Боббин | ПБТ |
| Ядро | Кремниевая сталь |
| Внутренняя структура | Эпоксид |
| Строительство | Ничья. |
| Операционная температура | -25°C+75°C |
| Рабочая влажность | ≤ 85% |
| Выходное соединение | UL1015 20AWG проволока ((прямая проволока) 2,5 м |
Выбор типа
| П/Н | Номинальный вход (A) | Выход (mA/V) | Точность | Размеры ((мм/дюйм) |
|---|
|
|
|
| Ø | А. | В. | В |
| SCTK681A-005 | 5-20А (5,8А,10,15, 20) | 0-25 мА 0.333В | 0.5,1.0,3.0 | 5.0 (0,20) | 31.5 (1.24) | 19.5 (0,77) | 21.0 (0,83) |
| SCTK681A-010 | 5-75А (5,10,20,50,75) | 0-50mA 0.333В | 0.5,1.0,3.0 | 10.0 (0,39) | 41.0 (1.61) | 24.0 (0,94) | 26.5 (1.04) |
| SCTK681A-016 | 5-150А (5,10,50,100,150) | 0-100mA 0.333В | 0.5,1.0,3.0 | 16.0 (0,63) | 45.5 (0,22) | 29.0 (1.14) | 31.5 (1.24) |
| SCTK681A-024 | 10-250А (10,50,100,200,250) | 0-200 мА 0.333В | 0.5,1.0,3.0 | 24.5 (0,96) | 65.0 (2,56) | 45.0 (1.77) | 40.0 (1.57) |
| SCTK681A-035 | 10-630А (20,100,250,400600) | 0-500 мА 0.333В | 0.5,1.0,3.0 | 35.7 (1.41) | 81.5 (3.21) | 57.0 (2.24) | 51.0 (2.01) |
Примечания:Спецификации продукции могут быть настроены на заказ.
Частые вопросы
Вопрос: Требуется ли отключение питания или удаление кабеля при установке трансформатора с разделенным ядром?
Ответ: Нет.Серия SCTK681Aиспользует структуру с разделенным ядром с ядром, которое открывается и закрывается.Эта особенность делает его особенно подходящим для проектов модернизации и приложений, где электричество не может быть отключено, что значительно сокращает затраты и время установки.
Вопрос: Какова функция встроенного точного резистора?
Ответ: Вторичная обмотка имеет встроенное точное параллельное сопротивление, которое преобразует текущий сигнал непосредственно в безопасный выход низкого напряжения (0.333VAC) или стандартный сигнал тока (0-500 мАЭта конструкция упрощает установку, повышает безопасность и экономит затраты на компоненты и пространство для установки.
Вопрос: Какие приложения могут соответствовать ошибке соотношения ≤±1,0%?
А:± 1,0%Отношение ошибок удовлетворяет требованиям точности большинства промышленных приложений мониторинга мощности, защиты оборудования, управления энергией и управления автоматизацией.Для требований более высокой точности, таких как измерение энергии, пожалуйста, обратитесь к нам для моделей с более высокими классами точности.
