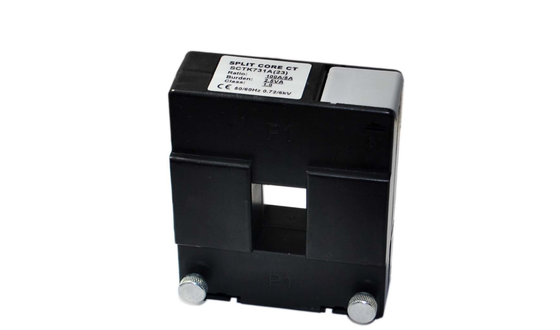

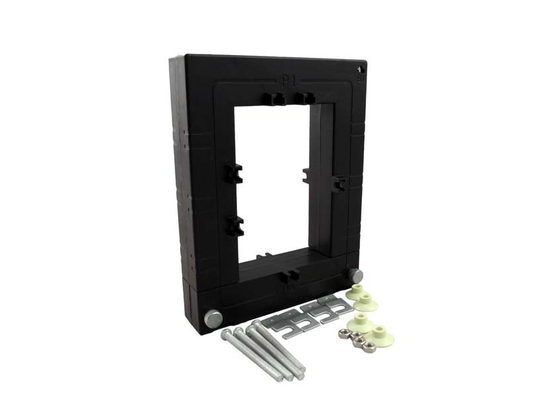

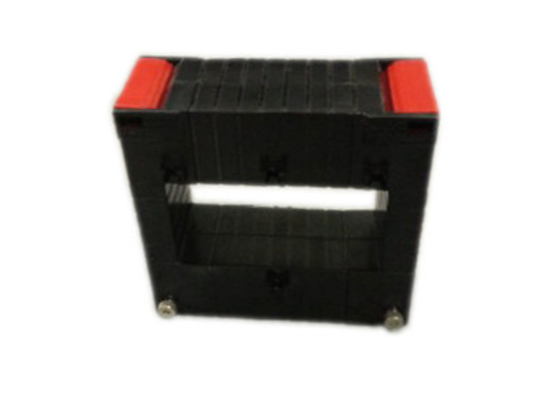

Трансформатор тока с разъемным сердечником серии SCTK731Yпредназначен для измерения и мониторинга тока в новых или существующих сетях распределения электроэнергии. В продукте используетсяразъемная конструкция с защелкивающейся посадкойчто обеспечивает быструю установку без отсоединения или удаления кабелей или шин.дизайн широкого окнаподходит для кабелей или шин большого диаметра.Вторичная обмотка имеет встроенныйпрецизионный параллельный резистор, обеспечивая безопасный низковольтный выход без необходимости использования внешних выборочных резисторов.Компактный размер и простота установки; доступны различные размеры для адаптации к различным существующим условиям установки.Он широко используется для измерения тока, мониторинга и защиты в линиях электропередачи и оборудовании, а также для измерения тока и мощности двигателей, освещения, воздушных компрессоров, систем отопления, вентиляции и кондиционирования и систем автоматического управления, а также устройств мониторинга энергии и релейной защиты.
Функции:
- Диапазон испытаний: вход переменного тока от 0,5 до 6000 А, выход 0,333 В или 0–5 А.
- Широкое внутреннее окно, позволяющее зажимать большие кабели или шины.
- Широкий диапазон размеров для соответствия всем существующим установкам.
- Небольшой размер и простой монтаж
- Высокая точность и надежность
Приложения:
- Устройства тока, мощности, энергии и мониторинга
- Измерение тока и мощности для электродвигателей, освещения, воздушного компрессора, системы отопления и вентиляции, оборудования для кондиционирования воздуха и системы автоматики – управления.
- Измерение тока, контроль и защита электропроводки и оборудования
Электрический параметр
| Номинальная входная мощность |
0,5А-6000А |
| Диапазон измерения |
10%-130%В |
| Номинальная мощность |
0,333 В (переменный ток) или 0–5 А |
| Соотношение |
≤± 0,1% |
| Фазовый угол |
≤ ±5 мин |
| Сопротивление изоляции |
500 В постоянного тока/100 МОм мин. |
Механический параметр
| Случай |
ПК/UL94-V0 |
| Бобина |
ПК |
| Основной |
Кремний |
| Внутренняя структура |
Эпоксидная смола |
| Строительство |
Галстук |
| Рабочая температура |
－25℃～＋75℃ |
| Рабочая влажность |
≤85% |
| Выходное соединение |
Клемма или провод UL1015 22AWG 1,5 м |
Выбор типа
|
Артикул
|
Номинальная входная мощность
(А)
|
Выход
(А)
|
Точность |
Размеры (мм) |
|
|
|
|
А |
Б |
С |
Д |
Э |
Ф |
Г |
ЧАС |
я |
|
SCTK731Y(33)
|
100-400А
|
1А/5А
|
0.2,0.5,1.0
|
32
|
32
|
43
|
96
|
96
|
32
|
32
|
50
|
32
|
|
SCTK731Y(34)
|
100-600А
|
1А/5А
|
0.2,0.5,1.0
|
32
|
42
|
43
|
96
|
106
|
32
|
32
|
50
|
32
|
|
SCTK731Y(35)
|
100-1000А
|
1А/5А
|
0.2,0.5,1.0
|
32
|
52
|
43
|
96
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y(36)
|
100-1200А
|
1А/5А
|
0.2,0.5,1.0
|
32
|
62
|
43
|
96
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(38)
|
200-1500А
|
1А/5А
|
0.2,0.5,1.0
|
32
|
82
|
43
|
96
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(310)
|
250-2000А
|
1А/5А
|
0.2,0.5,1.0
|
32
|
102
|
43
|
96
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(312)
|
500-2500А
|
1А/5А
|
0.2,0.5,1.0
|
32
|
122
|
43
|
96
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(313)
|
500-3000А
|
1А/5А
|
0.2,0.5,1.0
|
32
|
132
|
43
|
96
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(44)
|
100-600А
|
1А/5А
|
0.2,0.5,1.0
|
42
|
42
|
53
|
106
|
106
|
32
|
32
|
50
|
32
|
|
SCTK731Y(45)
|
100-1000А
|
1А/5А
|
0.2,0.5,1.0
|
42
|
52
|
53
|
106
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y(46)
|
100-1200А
|
1А/5А
|
0.2,0.5,1.0
|
42
|
62
|
53
|
106
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(48)
|
200-1500А
|
1А/5А
|
0.2,0.5,1.0
|
42
|
82
|
53
|
106
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(410)
|
250-2000А
|
1А/5А
|
0.2,0.5,1.0
|
42
|
102
|
53
|
106
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(412)
|
500-2500А
|
1А/5А
|
0.2,0.5,1.0
|
42
|
122
|
53
|
106
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(413)
|
500-3000А
|
1А/5А
|
0.2,0.5,1.0
|
42
|
132
|
53
|
106
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(55)
|
100-1000А
|
1А/5А
|
0.2,0.5,1.0
|
52
|
52
|
63
|
116
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y(56)
|
100-1200А
|
1А/5А
|
0.2,0.5,1.0
|
52
|
62
|
63
|
116
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(58)
|
200-1500А
|
1А/5А
|
0.2,0.5,1.0
|
52
|
82
|
63
|
116
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(510)
|
250-2000А
|
1А/5А
|
0.2,0.5,1.0
|
52
|
102
|
63
|
116
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(512)
|
500-2500А
|
1А/5А
|
0.2,0.5,1.0
|
52
|
122
|
63
|
116
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(513)
|
500-3000А
|
1А/5А
|
0.2,0.5,1.0
|
52
|
132
|
63
|
116
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(516)
|
1000-5000А
|
1А/5А
|
0.2,0.5,1.0
|
52
|
162
|
63
|
116
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(66)
|
100-1200А
|
1А/5А
|
0.2,0.5,1.0
|
62
|
62
|
73
|
126
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(68)
|
200-1500А
|
1А/5А
|
0.2,0.5,1.0
|
62
|
82
|
73
|
126
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(610)
|
250-2000А
|
1А/5А
|
0.2,0.5,1.0
|
62
|
102
|
73
|
126
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(612)
|
500-2500А
|
1А/5А
|
0.2,0.5,1.0
|
62
|
122
|
73
|
126
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(613)
|
500-3000А
|
1А/5А
|
0.2,0.5,1.0
|
62
|
132
|
73
|
126
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(616)
|
1000-5000А
|
1А/5А
|
0.2,0.5,1.0
|
62
|
162
|
73
|
126
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(88)
|
200-1500А
|
1А/5А
|
0.2,0.5,1.0
|
82
|
82
|
93
|
146
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(810)
|
250-2000А
|
1А/5А
|
0.2,0.5,1.0
|
82
|
102
|
93
|
146
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(812)
|
500-2500А
|
1А/5А
|
0.2,0.5,1.0
|
82
|
122
|
93
|
146
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(813)
|
500-3000А
|
1А/5А
|
0.2,0.5,1.0
|
82
|
132
|
93
|
146
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(814)
|
800-4000А
|
1А/5А
|
0.2,0.5,1.0
|
82
|
142
|
93
|
146
|
206
|
32
|
32
|
50
|
32
|
|
SCTK731Y(816)
|
1000-5000А
|
1А/5А
|
0.2,0.5,1.0
|
82
|
162
|
93
|
146
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1010)
|
250-4000А
|
1А/5А
|
0.2,0.5,1.0
|
102
|
102
|
113
|
166
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1111)
|
250-4000А
|
1А/5А
|
0.2,0.5,1.0
|
112
|
112
|
123
|
176
|
176
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1212)
|
500-4000А
|
1А/5А
|
0.2,0.5,1.0
|
122
|
122
|
133
|
186
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1313)
|
500-5000А
|
1А/5А
|
0.2,0.5,1.0
|
132
|
132
|
143
|
196
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1515)
|
600-5000А
|
1А/5А
|
0.2,0.5,1.0
|
152
|
152
|
163
|
216
|
216
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1616)
|
800-5000А
|
1А/5А
|
0.2,0.5,1.0
|
162
|
162
|
173
|
226
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1818)
|
1000-5000А
|
1А/5А
|
0.2,0.5,1.0
|
182
|
182
|
193
|
246
|
246
|
32
|
32
|
50
|
32
|
|
SCTK731Y(2020)
|
1000-6000А
|
1А/5А
|
0.2,0.5,1.0
|
202
|
202
|
213
|
266
|
266
|
32
|
32
|
32
|
50
|
Примечания: Технические характеристики продукта могут быть настроены.
Часто задаваемые вопросы
Вопрос: Как выбрать выходы 0,333 В и 0–5 А?
А: 0,333 ВВыходной сигнал представляет собой низковольтный сигнал, подходящий для электронных счетчиков энергии, ПЛК и приборов измерения входного напряжения.0-5АВыходной сигнал представляет собой традиционный сигнал тока, подходящий для механических счетчиков, реле и защитных устройств. Пожалуйста, выберите в зависимости от входного интерфейса вашего измерительного оборудования.
Вопрос: Какова функция встроенного прецизионного резистора?
А:Вторичная обмотка имеет встроенный прецизионный параллельный резистор. Он преобразует сигнал тока непосредственно в безопасный выходной сигнал низкого напряжения, устраняя необходимость во внешних резисторах выборки. Это упрощает установку, повышает безопасность и экономит затраты на компоненты и пространство для установки.
Вопрос: Каким приложениям может соответствовать диапазон измерения 0,5–6000 А?
А:Сверхширокий диапазон измерения 0,5–6000 А охватывает различные применения: от прецизионного мониторинга малых токов до крупных промышленных систем распределения электроэнергии, подходящих для точного учета энергии, защиты двигателей, мониторинга основных распределительных линий и многих других сценариев.
Вопрос: Как подать заявку на образцы? Каково время выполнения?
А:Образец заявления вы можете отправить через наш сайт или по электронной почте. Пожалуйста, предоставьте информацию о вашей компании и целевую модель. Образцыбесплатнои будет отправлен в течение3-5 рабочих дней. Время выполнения массового заказа обычно составляет2-8 недель.
