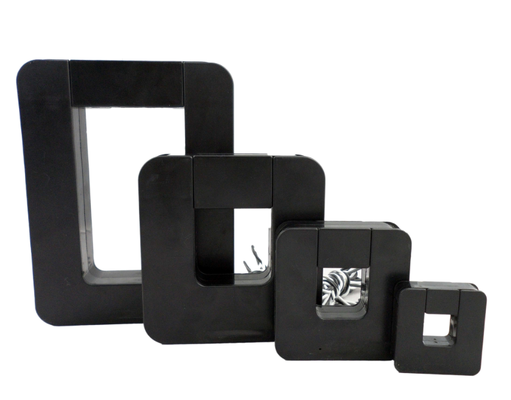

Разъемный трансформатор тока SCTK751 серии 5-5000А 50-60Гц для распределения электроэнергии и релейной защиты

Переговоры
MOQ
Возможен торг
цена
Split-Core CT SCTK751 Series 5-5000A 50-60Hz for Power Distribution and Relay Protection
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Текущий диапазон: 5-5000А
Выход: 0,333 В переменного тока или 0–0,5 А
Точность: 1.0
Название продукта: СПЛИТ-КОРЕВНЫЙ ТРАНСФОРМАНТ ПРОЕМЯ
Ператяжная частота: 50-60 Гц
Настраиваемый: Да
Выделить:

Разъемный трансформатор тока 5-5000А

,

Разъемный трансформатор тока для распределения электроэнергии

,

Разъемный трансформатор тока SCTK751 серии для релейной защиты
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия SCTK751
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 10000/Месяц
Характер продукции

Трансформатор тока с разъемным сердечником серии SCTK751 предназначен для быстрой и простой установки в приложениях измерения тока. Номинальный входной ток составляет от 5А до 5000А, выходной ток - 0.333В или 0-500мА, с точностью ±1.0%. Продукт использует конструкцию с разъемным сердечником, которая обеспечивает бесконтактное измерение тока посредством индукции магнитного поля. Его можно установить без отключения тестируемого кабеля, что делает установку более безопасной и удобной. Он широко используется для измерения, мониторинга и защиты тока в линиях электропередачи и оборудовании, а также для измерения тока и мощности для двигателей, освещения, воздушных компрессоров, систем ОВКВ и систем автоматического управления, а также для устройств мониторинга энергии и релейной защиты.

Особенности
  • Конструкция с разъемным сердечником – установка без снятия кабеля
  • Номинальный входной ток – 5-5000А
  • Выход – 0.333В или 0-500мА
  • Точность – ±1.0%
  • Частота – 50-60Гц
  • Диэлектрическая прочность – 2.5КВ/1мА/1 минута
  • Сопротивление изоляции – ≥100 МОм (DC500В)
  • Безопасная и простая установка
Применение
  • Измерение и мониторинг тока в линиях электропередачи
  • Защита от тока электрооборудования
  • Измерение тока и мощности двигателя
  • Мониторинг мощности осветительной системы
  • Мониторинг тока воздушного компрессора
  • Системы ОВКВ
  • Системы автоматического управления
  • Устройства мониторинга энергии и релейной защиты
Электрические параметры
Частота 50-60Гц
Номинальный входной ток 5А-5000А
Диапазон измерения 10%In-130%In
Номинальный выход 0.333В(AC) или 0-500мА
Коэффициент трансформации ± 1.0％
Фазовый угол ≤ ±90мин
Диэлектрическая прочность 2.5КВ/1мА/1мин
Сопротивление изоляции DC500В/100МОммин
Механические параметры
Корпус PC /UL94-V0
Катушка PBT
Сердечник Пермаллой
Внутренняя структура Эпоксидная смола
Конструкция Стяжка
Рабочая температура －25℃～＋75℃
Рабочая влажность ≤85%
Выходное соединение Провод UL1015 22AWG (витая пара) 2.0м
Выбор типа
P/N Номинальный входной ток (А) Выход (мА/В) Точность Размеры (мм/дюйм)
A B C D E
SCTK751A 5-200А (5,10,30,50,75,100,125,150,200) 0-13.3мА 0.333В 1.0 50.8 (2.00) 53.3 (2.09) 15.0 (0.59) 19.1 (0.75) 19.1 (0.75)
SCTK751B 10-400А (10,50,75,150,200,250,300,400) 0-26.6мА 0.333В 1.0 59.6 (2.35) 62.7 (2.47) 21.0 (0.83) 19.1 (0.75) 19.1 (0.75)
SCTK751C 50-630А (50,100,125,200,250,400,600,630) 0-66.6мА 0.333В 1.0 82.5 (3.25) 85.1 (3.35) 25.6 (1.01) 31.8 (1.25) 31.8 (1.25)
SCTK751D 100-2000А (100,250,400,630,800А,1000,2000) 0-200мА 0.333В 1.0 121.0 (4.76) 127.0 (5.00) 30.4 (1.19) 50.8 (2.00) 50.8 (2.00)
SCTK751E 200-3000А (200,250,400,630,1500,2500,3000) 0-300мА 0.333В 1.0 118.0 (4.65) 133.0 (5.24) 24.0 (0.94) 68.0 (2.68) 80.0 (3.15)
SCTK751F 400-5000А (400,800,1000,1500,2000,3000,5000) 0-500мА 0.333В 1.0 146.0 (5.75) 190.5 (7.50) 35.6 (1.40) 76.2 (3.00) 127.0 (5.00)
Инструкции по применению

Разъемный трансформатор тока SCTK751 серии 5-5000А 50-60Гц для распределения электроэнергии и релейной защиты

Разъемный трансформатор тока SCTK751 серии 5-5000А 50-60Гц для распределения электроэнергии и релейной защиты

Примечания: Спецификации продукта могут быть изменены по индивидуальному заказу

FAQ

В: Для каких применений подходит точность ±1.0%?

О: Диапазон частот ±1.0% подходит для большинства применений, таких как обычный промышленный мониторинг электропитания, защита оборудования, управление энергопотреблением и автоматическое управление, обеспечивая высокую экономическую эффективность при обеспечении точности измерений.

В: Для каких применений подходит диапазон частот 50-60Гц?

О: Диапазон частот 50-60Гц охватывает основные мировые стандарты электросетей (50Гц в Европе, 60Гц в США), подходит для измерения и мониторинга тока в различных системах переменного тока.

В: Как подать заявку на образцы? Каковы сроки поставки?

О: Вы можете подать заявку на образцы через наш веб-сайт или по электронной почте. Пожалуйста, предоставьте информацию о вашей компании и целевую модель. Образцы предоставляются бесплатно и будут отправлены в течение 3-5 рабочих дней. Срок поставки массового заказа обычно составляет 2-8 недель.
