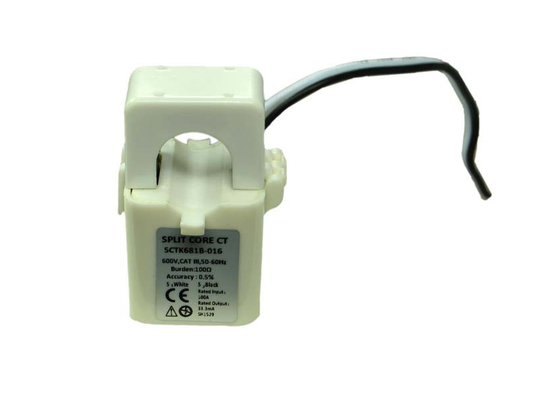

Разъемный трансформатор тока серии SCTK681B с бесконтактной установкой для измерения двигателей и систем ОВК

Переговоры
MOQ
Возможен торг
цена
Split-Core CT SCTK681B Series Cable-Free Installation for Motor Measurement and HVAC
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Текущий диапазон: 5~630А
Выход: 0–500 мА или 0,333 В переменного тока
Сорт: 0,5、1,0、3,0
Цвет: Прозрачный
катушка: Пермаллой Сердечник
Настраиваемый: Да
Выделить:

Трансформатор расщепленного тока для HVAC

,

Бесконтактная установка разъемного трансформатора тока

,

Трансформатор тока SCTK681B для измерения двигателей
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия SCTK681B
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 10000/Месяц
Характер продукции

ВСерия SCTK681BТрансформаторы с разделенным ядром предназначены для быстрой и простой установки.Дизайн разделенного ядра позволяет проводить неконтактные измерения тока посредством индукции магнитного поля без необходимости отключения первичного провода и отключения для установки КТДанный метод позволяет безопаснее, проще и портативно измерять ток.Внутренний точный нагрузочный резистор через вторичную обмотку КТ обеспечивает безопасный выход низкого напряжения и позволяет безопасно открывать вторичный

Особенности:

  • Пробный диапазон: от 5 до 630 А ВВ
  • Выход от 0 до 500 мА, от 0 до 0,333 В
  • Железное ядро делимое, с высокой точностью и низкой потерей магнитной цепи
  • Элегантный внешний вид, небольшой объем, легкий вес, открывается, легко устанавливается
  • Это удобно для установки, не нужно демонтировать автобус, может работать в режиме ожидания, и не повлияет на клиентов

Применение:

  • Измерение тока, мониторинг и защита электрической проводки и оборудования
  • Измерение тока и мощности для электродвигателей, освещения, воздушного компрессора, системы отопления и вентиляции, оборудования кондиционирования воздуха и автоматизации.
  • Устройство для мониторинга тока, мощности и энергии
  • Устройство защиты реле

Механический параметр

Дело PA /UL94-V0
Боббин ПБТ
Ядро Пермалой
Внутренняя структура Эпоксид
Строительство Ничья.
Операционная температура -25°C+75°C
Рабочая влажность ≤ 85%
Выходное соединение UL1015 20AWG проволока ((прямая проволока) 2,5 м

Электрический параметр

Частота 50 Гц - 2 КГц
Номинальный вход 5А-630А
Диапазон измерений 10% В-130% В
Номинальная производительность 0.333В ((AC) или 0-500mA
Соотношение ≤ ± 1,0%
Угол фазы ≤ ± 60 мин
Диэлектрическая прочность 2.5 КВ/1 мА/1 мин.
Сопротивление изоляции DC500V/100MΩmin

Выбор типа

П/Н Номинальный вход
(А)		 Выход (mA/V) Точность Размеры ((мм)
Ø0 А. В. В
SCTK681B-010

5-75А

(5,10,20,50,75)

0-50mA

0.333В

 0.5,1.0,3.0 10 41.5 30 26.5
SCTK681B-016

5-150А

(5,10,50,100,150)

0-100mA

0.333В

 0.5,1.0,3.0 16 53 36 30.5
SCTK681B-024

10-250А

(10,50,100,200,250)

0-200 мА

0.333В

 0.5,1.0,3.0 24 70 51.5 39.0
SCTK681B-035

10-630А

(20,100,250,400600)

0-500 мА

0.333В

 0.5,1.0,3.0 35 84 65 41.0

 Разъемный трансформатор тока серии SCTK681B с бесконтактной установкой для измерения двигателей и систем ОВК

Примечания:Спецификации продукции могут быть настроены

Частые вопросы

Вопрос: Как выбрать между выходом 0,333 В и 0-500 мА?

Ответ: выход 0,333В - это сигнал низкого напряжения, подходящий для электронных энергометров, ПЛК и приборов измерения входного напряжения. выход 0-500mA - это сигнал тока,подходящий для систем управления и традиционного измерительного оборудования, требующего токовых сигналовПожалуйста, выберите на основе интерфейса ввода измерительного оборудования.

Вопрос: Какова функция встроенного точного резистора?

A: Вторичная обмотка имеет встроенное точное параллельное сопротивление, которое преобразует текущий сигнал напрямую в безопасный выход низкого напряжения (0,333 В) или стандартный сигнал (0-500 мА),исключение необходимости использования внешних резисторов для отбора пробОн также позволяет безопасную работу с открытым контуром на вторичной стороне, повышая безопасность эксплуатации.

Вопрос: Что насчет точности и потерь ядра этого продукта?

A: Данный продукт использует высокоточную конструкцию открываемого ядра с низкой потерью ядра, обеспечивающую высокую точность измерения тока по всему диапазону измерений.удовлетворяющие различным требованиям промышленного и энергетического мониторинга.

Вопрос: Как подать заявку на образцы?

Ответ: Вы можете подать образец заявки через наш сайт или электронную почту. Пожалуйста, предоставьте информацию о вашей компании и целевую модель. Образцы бесплатны и будут отправлены в течение 3-5 рабочих дней.Время проведения массового заказа обычно составляет 2-8 недель.
