Разъемный трансформатор тока серии SCTK671 для защиты от утечек и микропроцессорной защиты

Переговоры
MOQ
Возможен торг
цена

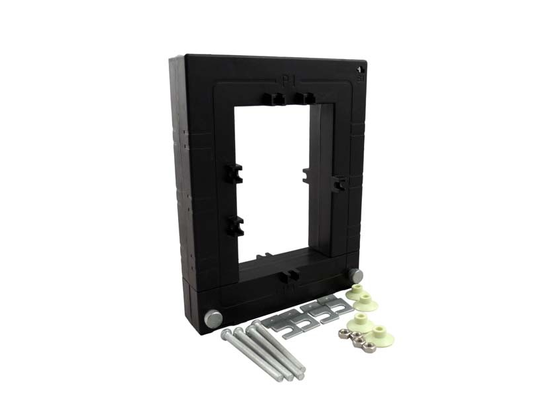

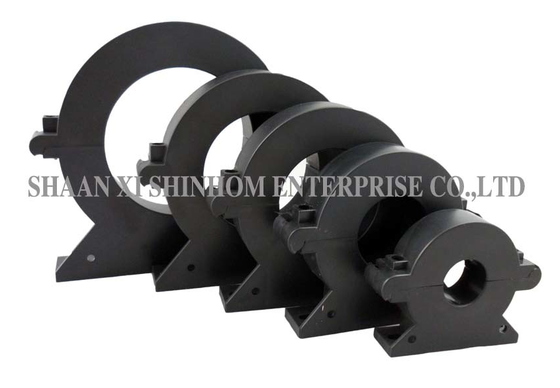

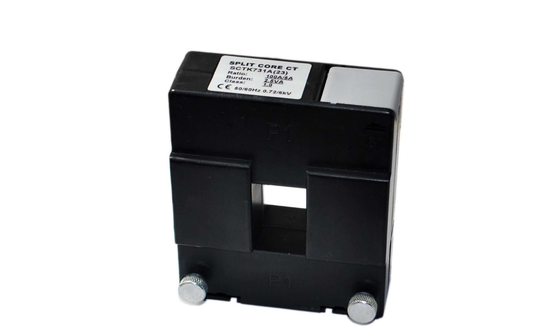

Split-Core CT SCTK671 Series for Leakage Fire Prevention and Microcomputer Protection
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Текущий диапазон: 5~3000А
Выход: 0–10 В или 0–5 А
Точность: 0,2、0,5、1,0
Структура катушки: Тороидальный
Номер катушки: Автотрансформатор
Настраиваемый: Да
Выделить:

Разъемный трансформатор тока для защиты от утечек

,

Разъемный трансформатор тока для микропроцессорной защиты

,

Трансформатор тока серии SCTK671
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия SCTK671
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 10000/Месяц
Характер продукции

ВСерия SCTK671трансформатор с разделенным ядром предназначен для измерения и мониторинга тока в новых или существующих сетях распределения электроэнергии.Продукт использует структуру с разделенным ядром, которая позволяет быстро устанавливать его без отключения или удаления кабелей или редукторов.Вторичная обмотка имеет встроенный точной параллельный резистор, обеспечивающий безопасный выход низкого напряжения.Эпоксидная инкапсуляция обеспечивает превосходную изоляцию и сопротивление вибрациям. Материал с высокой проницаемостью обеспечивает широкий диапазон измерений. Ошибка соотношения: ≤±0,2%. Ошибка угла фазы: ≤±10 минут. Диэлектрическая прочность: 2,5 КВ/1 мА/1 минута.Он широко используется в электрическом мониторинге пожара, предотвращение утечек, защита электромагнитных реле и защиты микрокомпьютеров.

Особенности:
  • Трансформатор CT с разделенным ядром
  • Пробный диапазон: вход от 5 до 3000 А переменного тока, выход от 0 до 10 В (переменного тока) или от 0 до 5 А
  • Использование наполнения эпоксидной смолой и хорошие сейсмические характеристики
  • Используйте ударный способ, легко установить
  • Использование высокопроницаемого материала, широкий диапазон измерений
  • Небольшой объем, красивый внешний вид щедрое, гибкое использование
  • Это может сэкономить время и затраты на установку
Применение:
  • Мониторинг пожаров на электрической основе
  • Система предотвращения пожара от утечки
  • Защита от электромагнитных реле
  • Защита микрокомпьютеров и так далее.
Электрический параметр
Частота50-400 Гц
Номинальный вход5А-3000А
Диапазон измерений5% В-130% В
Номинальная производительность0-10В ((AC) или 0-5А
Соотношение≤ ± 0,2%
Угол фазы≤ ± 10 мин
Диэлектрическая прочность2.5 КВ/1 мА/1 мин.
Сопротивление изоляцииDC500V/100MΩmin
Механический параметр
ДелоPC /UL94-V0
БоббинПБТ
ЯдроКремниевая сталь
Внутренняя структураЭпоксид
СтроительствоНичья.
Операционная температура-25°C+75°C
Рабочая влажность≤ 85%
Выходное соединениеUL101522AWGWire ((twinstedwire) 2,5 м
Выбор типа
П/ННоминальный вход (A)Выход (mA/V)ТочностьРазмеры ((мм)
ØА.В.ВDЕFGHØ1Ø2
SCTK671A-025

5-400А

(5,100,400А)

0-200 мА

0-10В

0.2,0.5,1.0

25807522567353211755
SCTK671A-045

50-1000А

(50,400,1000А)

0-500 мА

0-10В

0.2,0.5,1.045108107267110074241355
SCTK671A-065

100-1500А

(100,1000,1500А)

0-500 мА

0-10В

0.2,0.5,1.065128127269112094271755
SCTK671A-080

500-2000А

(5001500, 2000A)

0-500 мА

0-10В

0.2,0.5,1.0801441442897134104271755
SCTK671A-100

800-3000А

(800,2500,3000A)

0-600mA

0-10В

0.2,0.5,1.010017417430126162120271755
Разъемный трансформатор тока серии SCTK671 для защиты от утечек и микропроцессорной защиты

Примечания:Спецификации продукции могут быть настроены

Частые вопросы
Вопрос: Требуется ли отключение питания или удаление кабеля при установке трансформатора с разделенным ядром?

А:Нет.Серия SCTK671использует структуру с разделенным ядром с ядром, которое открывается и закрывается.Он особенно подходит для проектов модернизации и приложений, где электричество не может быть отключено, что значительно сокращает затраты и время установки.

Вопрос: Какова функция встроенного точного резистора?

А:Второстепенная обмотка имеет встроенное точное параллельное сопротивление, которое преобразует текущий сигнал непосредственно в безопасный выход низкого напряжения (0-10 В), исключая необходимость использования внешних резисторов отбора проб.Это упрощает установку, повышает безопасность и экономит затраты на компоненты и место для установки.

Вопрос: Каковы преимущества эпоксидной посуды?

А:Эпоксидная смола обеспечивает отличную изоляцию, влагостойкость, пылестойкость и коррозионную защиту, а также повышает устойчивость продукта к вибрациям.Полностью закрытая структура обеспечивает долгосрочную стабильную работу трансформатора в различных суровых условиях.

Вопрос: Как подать заявку на образцы?

А:Вы можете подать образец заявки через наш сайт или электронную почту. Пожалуйста, предоставьте информацию о вашей компании и целевую модель. Образцы бесплатны и будут отправлены в течение 3-5 рабочих дней.Время проведения массового заказа обычно составляет 2-8 недель.
