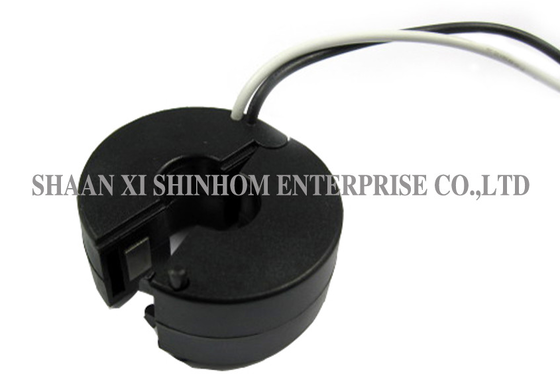

Самоблокирующийся разъемный трансформатор тока серии SCTK661 для распределения энергии и мониторинга двигателей

Переговоры
MOQ
Возможен торг
цена
Self-Locking Split-Core CT SCTK661 Series for Power Distribution and Motor Monitoring
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Текущий диапазон: 0,5~630А
Выход: 0–500 мА/0,333 В (переменный ток)
Сорт: 0,2、0,5、1,0
Внутреннее окно: 8,0–32,0 мм
Строительство: связь
Настраиваемый: Да
Выделить:

Самоблокирующийся разъемный трансформатор тока

,

Разъемный трансформатор тока для распределения энергии

,

Разъемный трансформатор тока для мониторинга двигателей
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия SCTK661
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 10000/Месяц
Характер продукции

Трансформатор тока с разъемным сердечником серии SCTK661 предназначен для измерения и мониторинга тока в новых или существующих сетях распределения электроэнергии. Продукт использует конструкцию с разъемным сердечником с самозащелкиванием, что позволяет быстро устанавливать его без отключения или снятия кабелей или шин. Широкое окно конструкции вмещает кабели или шины большого диаметра. Вторичная обмотка имеет встроенный прецизионный параллельный резистор, обеспечивающий безопасный низковольтный выход без необходимости использования внешних резисторов выборки. Доступны различные механические размеры с высокой степенью индивидуализации, адаптируясь к различным существующим условиям установки. Он широко используется для измерения, мониторинга и защиты тока в линиях электропередачи и оборудовании, а также для измерения тока и мощности двигателей, освещения, воздушных компрессоров и других применений.

Особенности:
  • Конструкция с самозащелкиванием, безопасная, простая в установке, портативная
  • Трансформатор тока с разъемным сердечником с перекрывающимся соединением и шарнирной конструкцией
  • Зажимной трансформатор тока утечки переменного тока серии тестовых отверстий
  • Широкое внутреннее окно, позволяющее зажимать большие кабели или шины
  • Диапазон тестирования: входной переменный ток от 0,5 до 630 А, выход от 0 до 0,333 В, от 0 до 500 мА
  • Подходит для однофазных счетчиков электроэнергии, а также для счетчиков электроэнергии с защитой от несанкционированного доступа
  • Широкий диапазон размеров для всех существующих установок
  • Различные механические размеры, высокоиндивидуализированные
  • Это может сэкономить время и затраты на установку.
Применение
  • Измерение и мониторинг тока в линиях электропередачи
  • Защита от тока электрооборудования
  • Измерение тока и мощности двигателя
  • Мониторинг мощности системы освещения
  • Мониторинг тока воздушного компрессора
  • Системы ОВКВ
  • Системы автоматизации и управления
  • Мониторинг энергии, релейная защита и счетчики электроэнергии с защитой от несанкционированного доступа
Электрические параметры
Частота 50-60 Гц
Номинальный вход 0,5А-630А
Диапазон измерения 10%In-130%In
Номинальный выход 0,333В (перем. ток) или 0-500мА
Коэффициент ≤± 0,1％
Фазовый угол ≤ ±30мин
Диэлектрическая прочность 2,5 кВ/1 мА/1 мин
Сопротивление изоляции DC500V/100MΩмин
Механические параметры
Корпус PC /UL94-V0
Катушка PC
Сердечник Пермаллой
Внутренняя структура Эпоксидная смола
Конструкция Стяжка
Рабочая температура －25℃～＋75℃
Рабочая влажность ≤85%
Выходное соединение Провод UL1015 22AWG (скрученный провод) 2,5 м
Выбор типа
P/N Номинальный вход (А) Выход (мА/В) Точность Размеры (мм/дюйм)
A B C D E
SCTK661A-008

0,5-50А

(1,5,10,30,50)

0-50мА

0,333В

 0,2,0,5,1,0

36,0

(1,42)

22,0

(0,87)

20,0

(0,79)

8,0

(0,31)

2500

(100)
SCTK661B-013

1-100А

(5,10,50,75,100)

0-100мА

0,333В

 0,2,0,5,1,0

45,0

(1,77)

22,0

(0,87)

20,0

(0,79)

13,0

(0,51)

2500

(100)
SCTK661C-019

5-250А

(10,100,200,250,400)

0-200мА

0,333В

 0,2,0,5,1,0

60,0

(2,36)

22,0

(0,87)

20,0

(0,79)

19,0

(0,75)

2500

(100)
SCTK661D-023

5-400А

(10,100,200,250,400)

0-200мА

0,333В

 0,2,0,5,1,0

60,0

(2,36)

22,0

(0,87)

20,0

(0,79)

23,0

(0,91)

2500

(100)
SCTK661E-032

10-630А

(20,100,250,400,600)

0-500мА

0,333В

 0,2,0,5,1,0

76,0

(2,99)

22,0

(0,87)

20,0

(0,79)

32,0

(1,26)

2500

(100)
Самоблокирующийся разъемный трансформатор тока серии SCTK661 для распределения энергии и мониторинга двигателей

Примечания: Технические характеристики продукта могут быть изменены по индивидуальному заказу

FAQ

В: Подходит ли этот продукт для счетчиков электроэнергии с защитой от несанкционированного доступа?

О: Да. Серия SCTK661 подходит для однофазных счетчиков электроэнергии и счетчиков электроэнергии с защитой от несанкционированного доступа. Встроенный прецизионный резистор обеспечивает стабильный низковольтный выход, соответствующий требованиям к точности и надежности счетчиков электроэнергии с защитой от несанкционированного доступа для измерения тока.

В: Как подать заявку на образцы? Каковы сроки поставки?

О: Вы можете подать заявку на образец через наш веб-сайт или по электронной почте. Пожалуйста, предоставьте информацию о вашей компании и целевую модель (включая требования к размеру). Образцы предоставляются бесплатно и будут отправлены в течение 3-5 рабочих дней. Срок поставки массового заказа обычно составляет 2-8 недель.
