Разъемный трансформатор тока SCTK663 серии для систем управления питанием и ОВК

Переговоры
MOQ
Возможен торг
цена

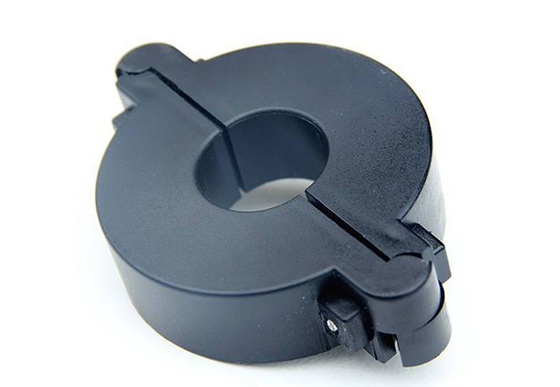

Split-Core CT SCTK663 Series for Power Management and HVAC Systems
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Текущий диапазон: 5~1000А
Выход: 0-5А/0-10В (переменный ток)
Сорт: 0,2、0,5、1,0
Внутреннее окно: 25 мм, 45 мм
Основной материал: Кремниевая сталь
Настраиваемый: Да
Выделить:

Трансформатор расщепленного тока для HVAC

,

Разъемный трансформатор тока SCTK663 для управления питанием

,

Разъемный трансформатор тока с гарантией
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия SCTK663
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 10000/Месяц
Характер продукции

ВСерия SCTK663Трансформатор с разделенным ядром предназначен для модернизации существующих распределительных сетей.Продукт использует структуру с разделенным ядром, которая позволяет быстро устанавливать его без отключения или удаления кабелей или редукторов.Для надежного и прочного крепления он закреплен кабельными связками, что значительно снижает затраты на монтаж рабочей силы.подходящий для различных требований к диаметру кабеляШироко используется в HVAC температурного контроля, управления энергопотреблением, систем автоматизации зданий, измерения тока двигателя, освещения и кондиционирования воздуха оборудования текущего мониторинга.

Особенности
  • Диапазон измерений 5A-1000A
  • Выходный сигнал 0-10В или 0-5А
  • Размер окна 25 / 45 мм (необязательно)
  • Структура с разделенным ядром без необходимости удаления кабеля
  • Установка кабельного шнура - безопасно и надежно
  • Совместима с регулировкой температуры HVAC
  • Подходит для управления энергопотреблением и автоматизации зданий
  • Сберегает затраты на трудоустройство
Заявления
  • Системы управления температурой HVAC
  • Управление энергией
  • Системы автоматизации зданий
  • Измерение тока двигателя
  • Мониторинг тока системы освещения
  • Мониторинг тока оборудования кондиционирования воздуха
  • Системы распределения энергии
  • Проекты модернизации (инсталляция в сети)
Электрический параметр
Частота 50-400 Гц
Номинальный вход 5А-1000А
Диапазон измерений 5% В-130% В
Номинальная производительность 0-10В ((AC) или 0-5А
Соотношение ≤ ± 0,2%
Угол фазы ≤ ± 10 мин
Диэлектрическая прочность 2.5 КВ/1 мА/1 мин.
Сопротивление изоляции DC500V/100MΩmi
Механический параметр
Дело PC /UL94-V0
Боббин ПБТ
Внутренняя структура Эпоксид
Строительство Ничья.
Операционная температура -25°C+75°C
Рабочая влажность ≤ 85%
Выходное соединение UL1015 22AWG проволока ((подвоенная проволока) 2,5 м

Измеряйте диаметр провода в миллиметрах.вместо того, чтобы использовать размер проволоки MCM, потому что толщина изоляции существенно варьируется от одного производителя проволоки к следующему.

Выбор типа
П/Н Номинальный вход (A) Выход (mA/V) Точность Размеры ((мм)
Φ А. В. В D Е
SCTK663A-025

5-400А

(5,100,250,400А)

0-200 мА

0-10В

 0.2,0.5,1.0 25 118 90 42 16 32
SCTK663B-045

50-1000А

(50,250,400,1000А)

0-500 мА

0-10В

 0.2,0.5,1.0 45 145 113 42 16 32

Разъемный трансформатор тока SCTK663 серии для систем управления питанием и ОВК

Примечания: Спецификации продукции могут быть настроены

Частые вопросы
Вопрос: Как выбрать окно 25 мм или 45 мм?

О: окно 25 мм подходит для небольших кабелей (внешний диаметр ≤25 мм). окно 45 мм подходит для больших кабелей или редукторов (внешний диаметр ≤45 мм).пожалуйста, выберите подходящий размер окна на основе наружного диаметра кабеля под испытанием.

Вопрос: Как выбрать между выходами 0-10В и 0-5А?

А:0-10Ввыход подходит для систем управления, требующих сигналов напряжения (например, PLC, DCS, контроллеры зданий).Выход 0-5A подходит для традиционных приборов измерения входящего тока и защитных устройствПожалуйста, выберите на основе интерфейса ввода оборудования.

Вопрос: Каковы преимущества крепления кабельных связок?

Ответ: Прикрепление кабеля не требует специальных инструментов, что делает установку простой и быстрой.Он подходит для установки партий и строительства на месте.
