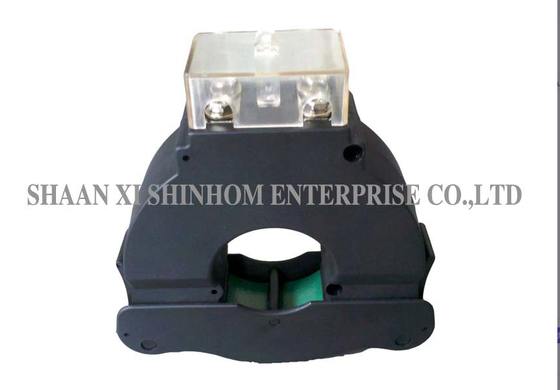

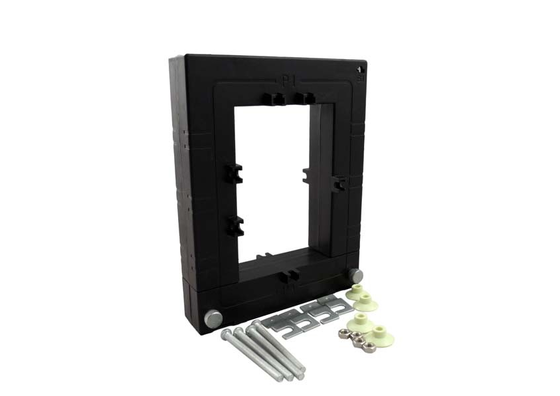

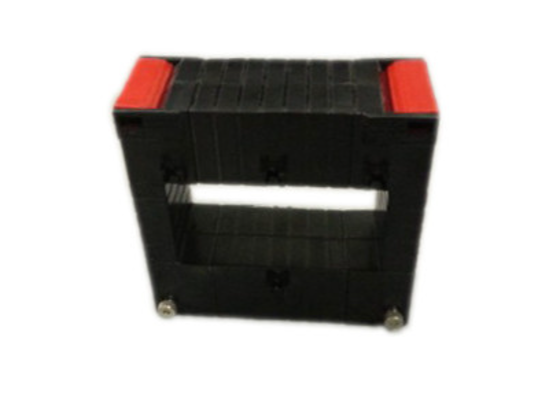

Трансформатор серии SCTK732B для мониторинга мощности и защиты реле

Переговоры
MOQ
Возможен торг
цена
Split-Core Current Transformer SCTK732B Series for Power Monitoring and Relay Protection
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Вход: 0,5А-6000А
Выход: 0,333 В (переменный ток) или 0–5 А
Частота: 50-2,5 кГц
Точность: 0,2、0,5、1,0
Соединение выхода: Терминал
Индивидуальные: Да
Выделить:

Трансформатор с разделенным ядром SCTK732B

,

Трансформатор тока для мониторинга мощности

,

Трансформатор с разделенным ядром для защиты реле
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия SCTK732B
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 10000/Месяц
Характер продукции

Трансформатор тока с разъёмным сердечником серии SCTK732B предназначен для измерения и мониторинга тока в новых или существующих сетях распределения электроэнергии. Продукт использует конструкцию с разъёмным сердечником, что позволяет быстро устанавливать его без отключения или снятия кабелей или шин. Вторичная обмотка равномерно распределена по окружности сердечника, обеспечивая низкий поток рассеяния и стабильную работу. Корпус из АБС-пластика, огнестойкого, обеспечивает хорошую изоляционную защиту. Встроенный прецизионный параллельный резистор обеспечивает безопасный низковольтный выход без необходимости использования внешних резисторов выборки. Широко используется для измерения, мониторинга и защиты тока в линиях электропередачи и оборудовании, а также для измерения тока и мощности для двигателей, освещения, воздушных компрессоров, систем ОВКВ и систем автоматизации, а также устройств мониторинга энергии.

Особенности:
  1. Диапазон измерения: входной ток 0,5А - 6000А переменного тока, выход 0,333В переменного тока или 0-5А
  2. Класс точности измерения: 0,2, 0,5, 1,0
  3. Вторичные обмотки трансформатора тока равномерно распределены по окружности сердечника, корпус из АБС-пластика, огнестойкого, для изоляции трансформатора
  4. Центральная часть окна для прохождения шины.
  5. Вторичные обмотки равномерно распределены по системе, что обеспечивает малый магнитный поток рассеяния и стабильную работу, малый вес, удобство установки и т. д.
Применение:
  1. Измерение, мониторинг и защита тока для электропроводки и оборудования.
  2. Измерение тока и мощности для электродвигателей, освещения, воздушных компрессоров, отопления
  3. Вентиляционные системы, оборудование кондиционирования воздуха и системы автоматизации и управления.
  4. Устройство мониторинга тока, мощности и энергии.
Электрические параметры
Номинальный вход 0,5А-6000А
Диапазон измерения 10%In-130%In
Номинальный выход 0,333В (перем. ток) или 0-5А
Коэффициент трансформации ≤ ± 0,2 %
Угол фазы ≤ ± 10 мин
Диэлектрическая прочность 5,0 кВ/1 мА/1 мин
Сопротивление изоляции DC500В/100 МОм мин
Механические параметры
Корпус PC+ABS/UL94-V0
Катушка PC+ABS
Сердечник Кремниевый
Внутренняя структура Эпоксидная смола
Конструкция Стяжка
Рабочая температура -25℃～+75℃
Рабочая влажность ≤ 85%
Выбор типа
P/N Вход (А) Выход (А/В) Точность Размеры (мм)




A1 B1 A B C D E F G H
SCTK732B-330 0-630А 1А/5А/0,333В 0,2,0,5,1,0 33 32 69 119 64 78 13 2 43 43
SCTK732B-430 0-800А 1А/5А/0,333В 0,2,0,5,1,0 43 32 79 119 64 78 13 2 43 43
SCTK732B-530 0-1250А 1А/5А/0,333В 0,2,0,5,1,0 53 32 89 119 64 78 13 2 43 43
SCTK732B-630 0-1600А 1А/5А/0,333В 0,2,0,5,1,0 63 32 99 119 64 78 13 2 43 43
SCTK732B-830 0-2000А 1А/5А/0,333В 0,2,0,5,1,0 83 32 119 119 64 78 13 2 43 43
SCTK732B-1030 0-3000А 1А/5А/0,333В 0,2,0,5,1,0 103 32 139 119 64 78 13 2 43 43
SCTK732B-1230 0-3600А 1А/5А/0,333В 0,2,0,5,1,0 123 32 159 119 64 78 13 2 43 43
SCTK732B-1330 0-4000А 1А/5А/0,333В 0,2,0,5,1,0 133 32 169 119 64 78 13 2 43 43
SCTK732B-1430 0-5000А 1А/5А/0,333В 0,2,0,5,1,0 143 32 179 119 64 78 13 2 43 43
SCTK732B-1830 0-5000А 1А/5А/0,333В 0,2,0,5,1,0 183 32 219 119 64 78 13 2 43 43
SCTK732B-350 0-630А 1А/5А/0,333В 0,2,0,5,1,0 33 55 69 141 64 78 13 2 43 43
SCTK732B-450 0-800А 1А/5А/0,333В 0,2,0,5,1,0 43 55 79 141 64 78 13 2 43 43
SCTK732B-550 0-1250А 1А/5А/0,333В 0,2,0,5,1,0 53 55 89 141 64 78 13 2 43 43
SCTK732B-650 0-1600А 1А/5А/0,333В 0,2,0,5,1,0 63 55 99 141 64 78 13 2 43 43
SCTK732B-850 0-2000А 1А/5А/0,333В 0,2,0,5,1,0 83 55 119 141 64 78 13 2 43 43
SCTK732B-1050 0-3000А 1А/5А/0,333В 0,2,0,5,1,0 103 55 139 141 64 78 13 2 43 43
SCTK732B-1250 0-3600А 1А/5А/0,333В 0,2,0,5,1,0 123 55 159 141 64 78 13 2 43 43
SCTK732B-1350 0-4000А 1А/5А/0,333В 0,2,0,5,1,0 133 55 169 141 64 78 13 2 43 43
SCTK732B-1450 0-5000А 1А/5А/0,333В 0,2,0,5,1,0 143 55 179 141 64 78 13 2 43 43
SCTK732B-1850 0-5000А 1А/5А/0,333В 0,2,0,5,1,0 183 55 219 141 64 78 13 2 43 43
SCTK732B-2050 0-5000А 1А/5А/0,333В 0,2,0,5,1,0 203 55 239 141 64 78 13 2 43 43
SCTK732B-2250 0-5000А 1А/5А/0,333В 0,2,0,5,1,0 223 55 259 141 64 78 13 2 43 43
SCTK732B-2650 0-6000А 1А/5А/0,333В 0,2,0,5,1,0 263 55 299 141 64 78 13 2 43 43
SCTK732B-380 0-630А 1А/5А/0,333В 0,2,0,5,1,0 33 82 69 168 64 78 13 2 43 43
SCTK732B-480 0-800А 1А/5А/0,333В 0,2,0,5,1,0 43 82 79 168 64 78 13 2 43 43
SCTK732B-580 0-1250А 1А/5А/0,333В 0,2,0,5,1,0 53 82 89 168 64 78 13 2 43 43
SCTK732B-680 0-1600А 1А/5А/0,333В 0,2,0,5,1,0 63 82 99 168 64 78 13 2 43 43
SCTK732B-880 0-2000А 1А/5А/0,333В 0,2,0,5,1,0 83 82 119 168 64 78 13 2 43 43
SCTK732B-1080 0-3000А 1А/5А/0,333В 0,2,0,5,1,0 103 82 139 168 64 78 13 2 43 43
SCTK732B-1280 0-3600А 1А/5А/0,333В 0,2,0,5,1,0 123 82 159 168 64 78 13 2 43 43
SCTK732B-1380 0-4000А 1А/5А/0,333В 0,2,0,5,1,0 133 82 169 168 64 78 13 2 43 43
SCTK732B-1480 0-5000А 1А/5А/0,333В 0,2,0,5,1,0 143 82 179 168 64 78 13 2 43 43
SCTK732B-1880 0-5000А 1А/5А/0,333В 0,2,0,5,1,0 183 82 219 168 64 78 13 2 43 43
SCTK732B-2080 0-5000А 1А/5А/0,333В 0,2,0,5,1,0 203 82 239 168 64 78 13 2 43 43
SCTK732B-2280 0-5000А 1А/5А/0,333В 0,2,0,5,1,0 223 82 259 168 64 78 13 2 43 43
SCTK732B-2680 0-6000А 1А/5А/0,333В 0,2,0,5,1,0 263 82 299 168 64 78 13 2 43 43

Трансформатор серии SCTK732B для мониторинга мощности и защиты реле

Примечания: Спецификации продукта могут быть изменены

FAQ
В: Какие классы точности доступны для этого продукта?

О: Доступны три класса точности: класс 0,2, класс 0,5 и класс 1,0. Класс 0,2 подходит для точного измерения энергии. Класс 0,5 подходит для общего промышленного измерения. Класс 1,0 подходит для применений защиты и обычных измерительных приборов.

В: Каковы преимущества равномерно распределенной вторичной обмотки?

О: Вторичная обмотка равномерно распределена по окружности сердечника, обеспечивая равномерное распределение магнитного потока, низкий поток рассеяния, высокую точность измерения, а также стабильную и надежную работу.

В: Как подать заявку на образцы? Каково время выполнения заказа?

О: Вы можете подать заявку на образец через наш веб-сайт или по электронной почте. Пожалуйста, предоставьте информацию о вашей компании и целевую модель. Образцы предоставляются бесплатно и будут отправлены в течение 3-5 рабочих дней. Срок выполнения массового заказа обычно составляет 2-8 недель.
