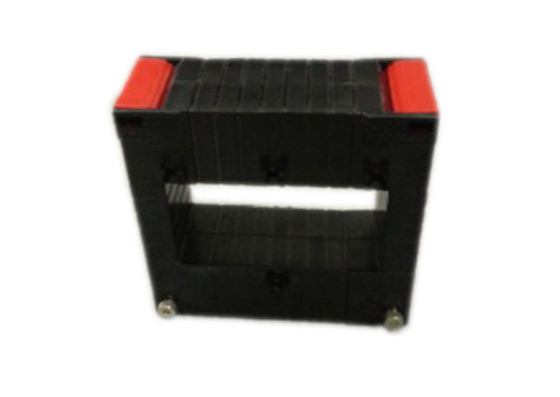

Самоблокирующийся разъемный трансформатор тока серии SCTK731 для распределения электроэнергии и ОВК

Переговоры
MOQ
Возможен торг
цена
Self-Locking Split-Core CT SCTK731 Series for Power Distribution and HVAC
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Текущий диапазон: 5-5000А
Выход: 0-5A
Точность: 0,5、1,0、3,0
Спецификация: Сплит
Изолирующая среда: Эпоксидная смола
Настраиваемый: Да
Выделить:

Самоблокирующийся разъемный трансформатор тока

,

Разъемный трансформатор тока для распределения энергии

,

Разъемный трансформатор тока ОВК
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия SCTK731
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 10000/Месяц
Характер продукции

Трансформатор тока с разъемным сердечником серии SCTK731 предназначен для измерения и мониторинга тока в новых или существующих сетях распределения электроэнергии. Продукт использует разъемную самоблокирующуюся конструкцию, которая позволяет быстро устанавливать его без отключения или снятия кабелей или шин. Широкое окно конструкции позволяет использовать кабели или шины большого диаметра. Вторичная обмотка имеет встроенный прецизионный параллельный резистор, обеспечивающий безопасный низковольтный выход без необходимости использования внешних резисторов выборки. Доступны различные размеры для адаптации к различным существующим условиям установки. Он широко используется для измерения, мониторинга и защиты тока в линиях электропередачи и оборудовании, а также для измерения тока и мощности для двигателей, освещения, воздушных компрессоров, систем ОВКВ и систем автоматизации, а также для мониторинга энергии и устройств релейной защиты.ОсобенностиДиапазон измерения – 5А-5000А

Разъемная самоблокирующаяся конструкция
  • Встроенный прецизионный резистор – безопасный низковольтный выход
  • Широкое окно – подходит для больших кабелей и шин
  • Доступны различные размеры
  • Установка без снятия кабеля
  • Подходит для новых и модернизируемых проектов
  • Экономит время и затраты на установку
  • Применение
  • Измерение и мониторинг тока в линиях электропередачи
Защита от тока электрооборудования
  • Измерение тока и мощности двигателя
  • Мониторинг мощности системы освещения
  • Мониторинг тока воздушного компрессора
  • Системы ОВКВ
  • Системы автоматизации
  • Устройства мониторинга энергии и релейной защиты
  • Электрические параметры
  • Частота
50-400 Гц
Номинальный вход 5А-5000А
Диапазон измерения 5%In-130%In
Номинальный выход 0-5А
Коэффициент трансформации ≤ ± 0,5%
Угол фазы ≤ ± 30 мин
Диэлектрическая прочность 2,5 кВ/1 мА/1 мин
Сопротивление изоляции DC500V/100MΩ мин
Механические параметры Корпус
PC / UL94-V0
Катушка PC
Сердечник Кремниевая сталь
Внутренняя структура Эпоксидная смола
Конструкция Винт
Рабочая температура –25℃～+75℃
Рабочая влажность ≤85%
Выходное соединение Клемма
Выбор типа P/N
Номинальный вход (А)
Выход (А) Точность Размеры (мм) A B
C D E F G H I SCTK731A(23) 100-400А
1А/5А 0,5,1,0,3,0 55 130 50 35 78 131 41 40 31 SCTK731B(58) 250-1000А
1А/5А 0,5,1,0,3,0 55 130 78 195 145 32 32 33 33 600-5000А 600-5000А
1А/5А 0,5,1,0,3,0 55 130 195 195 185 32 32 33 33 600-5000А 600-5000А
1А/5А 0,5,1,0,3,0 55 130 195 246 185 32 32 33 33 600-5000А 600-5000А
1А/5А 0,5,1,0,3,0 55 130 195 176 228 48 47 38 38 Примечания: Спецификации продукта могут быть изменены 100-3000А
1А/5А 0,5,1,0,3,0 55 130 195 176 246 48 48 38 38 Примечания: Спецификации продукта могут быть изменены 100-3000А
1А/5А 0,5,1,0,3,0 55 130 35 132 131 49 36 55 43 80 100-4000А
1А/5А 0,5,1,0,3,0 55 130 80 125 195 35 30 FAQ 35 Примечания: Спецификации продукта могут быть изменены FAQ

Самоблокирующийся разъемный трансформатор тока серии SCTK731 для распределения электроэнергии и ОВК

В: Каковы преимущества самоблокирующейся конструкции?

О: Самоблокирующаяся конструкция обеспечивает надежное крепление трансформатора на кабеле или шине после установки. Он не ослабнет и не сместится из-за вибрации или внешних сил, обеспечивая безопасную и надежную установку. Эксплуатация проста, и для установки или снятия не требуется специальных инструментов.

В: Какова функция встроенного прецизионного резистора?

О: Вторичная обмотка имеет встроенный прецизионный параллельный резистор. Он преобразует сигнал тока непосредственно в безопасный низковольтный выход, устраняя необходимость во внешних резисторах выборки. Это упрощает установку, повышает безопасность и экономит затраты на компоненты и место для установки.

В: Какие приложения может охватить диапазон измерения 5-5000А?

О: Широкий диапазон измерения 5-5000А охватывает различные применения от малого и среднего оборудования до крупных промышленных систем распределения электроэнергии, включая мониторинг тока для двигателей, освещения, воздушных компрессоров, систем ОВКВ и основных линий распределения.
