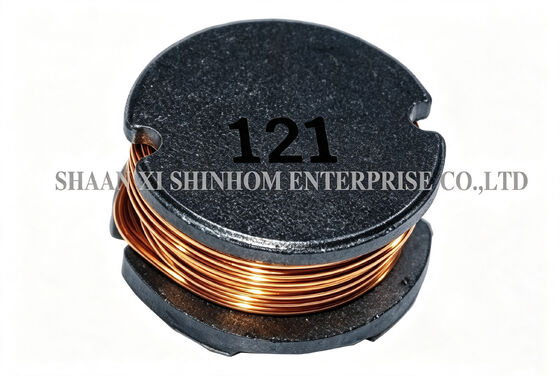

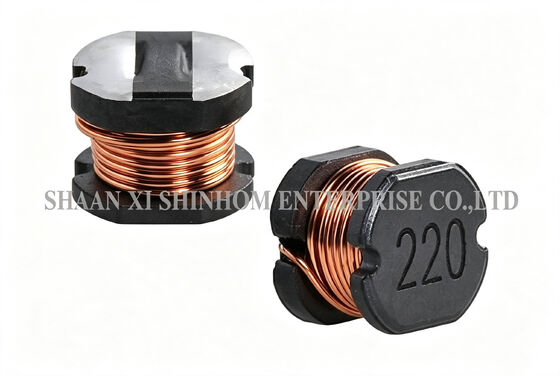

Широкотемпературный SMD силовой индуктор серии SDR для КПК и программаторов флэш-памяти

Конструкция с SDR представляет собой неэкранированный высокоточный SMD силовой индуктор с открытой конструкцией, отличающийся конкурентоспособной ценой. Диапазон индуктивности составляет от 1,0 мкГн до 1200 мкГн. Номинальный ток достигает 4,5 А.

Конструкция с плоской верхней поверхностью подходит для автоматизированного монтажа методом поверхностного монтажа. Совместим с пайкой в паровой фазе и инфракрасной пайкой оплавлением, с термостойкостью при пайке 260°C/10 секунд.

Рабочая температура: -40°C до +85°C. Температура хранения: -40°C до +105°C.

Широко используется в КПК, DC-DC преобразователях для ноутбуков, программаторах флэш-памяти КПК, понижающе-повышающих преобразователях и телевизионных приставках.

• Ток до 4,5 А
• Большой ток
• Плоская верхняя поверхность для автоматического монтажа
• Низкая стоимость

• Идеально подходит для DC-DC преобразователей для КПК и ноутбуков
• Флэш-память КПК
• Повышающие, понижающие преобразователи
• Телевизионные приставки

• Рабочая температура: от -40°C до +85°C
• Температура хранения: от -40°C до +105°C
• Методы пайки: Паровая фаза, инфракрасное оплавление
• Термостойкость при пайке: 260°C в течение 10 секунд
• Стойкость к растворителям: Соответствует MIL-STD-202E

1. ТЕСТОВАЯ ЧАСТОТА (L) с HP4284A и HP4285A (допускается эквивалент)
   • 0-8,2 мкГн (7,95 МГц) 10-82 мкГн (2,52 МГц) 100-1200 мкГн (1 кГц)
2. Допуск индуктивности
   • SDR0302 1,0-470 мкГн ±20% (M)
   • SDR 0403 1,0-27 мкГн ±20% (M) 33-470 мкГн ±10% (K)
   • SDR0503 1,0-2,7 мкГн ±20% (M) 33-1000 мкГн ±10% (K)
   • SDR0504 1,0-27 мкГн ±20% (M) 33-47 мкГн ±15% (L) 56-1000 мкГн ±10% (K)
   • SDR0703 10-47 мкГн ±20% (M) 56-470 мкГн ±10% (K)
   • SDR 0705 10-470 мкГн ±20% (M)
   • SDR1004 10-47 мкГн ±20% (M) 56-560 мкГн ±10% (K)
   • SDR1005 10-39 мкГн ±20% (M) 47-820 мкГн ±10% (K)
   • SDR1008 10-82 мкГн ±20% (M) 100-1200 мкГн ±10% (K)
3. DCR: Миллиомметр GW813 или QuadTech 1880
4. Максимальный ток насыщения уменьшается на 10% от начального значения

Примечание: Технические характеристики продукта могут быть изменены по индивидуальному заказу.
