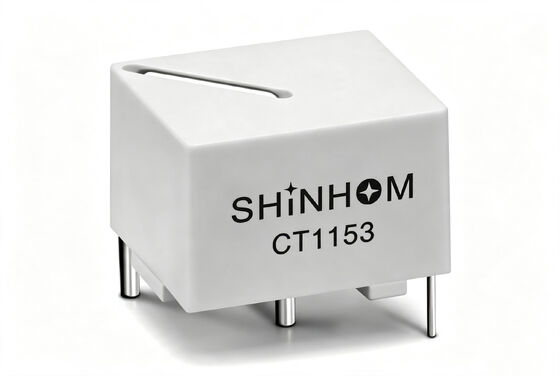

Высокочастотный трансформатор тока CT11 Series для импульсных источников питания и управления освещением

Переговоры
MOQ
Возможен торг
цена
High Frequency Current Sense Transformer CT11 Series for SMPS and Lighting Control
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Соотношение поворотов: 1:50 1:100,1:150,1:200,1:300,1:500,1:1000
Макс. Ввод: 25А
Упаковка: Эпоксидная смола
Установка: Установка ПКБ
Напряжение изоляции: 4000 В, 1 мА, 60 с
Температурный диапазон: от -40℃ до +125℃
Выделить:

Высокочастотный трансформатор тока CT11

,

трансформатор тока для импульсного источника питания

,

Трансформатор тока для управления освещением
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS/ISO/UL/CE/IATF16949/CNAS
Номер модели: Серия CT11
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 1000000/месяц
Характер продукции
Трансформаторы тока для печатных плат серии CT11 для высокочастотных применений
Обзор

Высокочастотный трансформатор тока серии CT11 для монтажа на печатную плату предназначен для применения в импульсных источниках питания (SMPS). Он обеспечивает выходные сигналы обратной связи для схем управления импульсами, что позволяет осуществлять недорогую регулировку мощности. Номинальный первичный ток составляет 25А (максимальный 40А). Диапазон частот до 500 кГц. В изделии используется ферритовый сердечник с высокой проницаемостью . Доступно семь стандартных вариантов коэффициента трансформации: 1:50, 1:100, 1:150, 1:200, 1:300, 1:500 и 1:1000, подходящих для различных требований к точности обнаружения. Низкопрофильная конструкция для монтажа на печатную плату доступна в нескольких конструктивных исполнениях. Широко используется в импульсных источниках питания, системах управления освещением и системах управления переключателями.

ОСОБЕННОСТИ:
  • Высокочастотные трансформаторы тока для импульсных источников питания
  • Ферритовые трансформаторы тока с высокой проницаемостью
  • Низкопрофильные трансформаторы тока
  • Трансформаторы тока для монтажа на печатную плату
  • Надежные трансформаторы с линейными характеристиками
  • Коэффициент трансформации: доступны варианты 1:50, 1:100, 1:150, 1:200, 1:300, 1:500, 1:1000
  • Множество различных типов конструкций и стилей на ваш выбор.
  • Возможны индивидуальные заказы.
  • Трансформаторы тока обеспечивают обратную связь с контуром управления импульсами, позволяя осуществлять недорогую регулировку импульсных источников питания
  • Номинальный первичный ток 25А (макс. 40А)
  • Максимальная частота 500 кГц
ПРИМЕНЕНИЕ:
  • Импульсные источники питания
  • Освещение
  • Управление переключателями
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ:
  • Сопротивление изоляции: 500 В постоянного тока >100 МОм
  • Испытание напряжением (Hi-Pot): 4000 В, 1 мА, 60 с
  • Диапазон рабочих температур: от -40°C до +125°C
  • Температура хранения: от -40°C до +125°C
  • Стойкость к температуре пайки: 260°C в течение 10 секунд
  • Маркировка: номер детали и код даты
Высокочастотный трансформатор тока CT11 Series для импульсных источников питания и управления освещением

Примечания: Технические характеристики продукта могут быть изменены по индивидуальному заказу

FAQ

В: Какова функция серии CT11 в импульсных источниках питания?

О: Трансформатор тока серии CT11 обнаруживает ток первичной стороны и передает сигналы обратной связи в схему управления импульсами, обеспечивая недорогую регулировку с обратной связью для импульсных источников питания. Обнаруживая изменения тока, схема управления регулирует рабочий цикл ШИМ для достижения регулировки выходного напряжения и защиты от перегрузки по току.

В: Как выбрать правильный коэффициент трансформации?

О: Выбор коэффициента трансформации зависит от диапазона первичного тока и требуемого напряжения вторичной выборки. Более низкий коэффициент трансформации (например, 1:50) имеет меньшее количество витков вторичной обмотки, более высокий выходной ток и подходит для измерения больших токов. Более высокий коэффициент трансформации (например, 1:1000) имеет большее количество витков вторичной обмотки, более низкий выходной ток и подходит для измерения малых токов или для применений, требующих более высокого выходного напряжения. Мы рекомендуем выбирать на основе пикового первичного тока и чувствительности нижестоящей схемы выборки.
