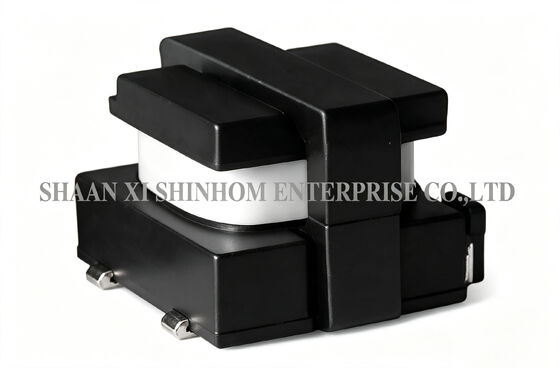

Высокочастотный трансформатор тока SMD серии CT02 до 18А, минимальная площадь для AC-DC и DC-DC преобразователей

Переговоры
MOQ
Возможен торг
цена
SMD High-Frequency Current Transformer CT02 Series Up to 18A Smallest Footprint for AC-DC and DC-DC Converters
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Повороты: 1:50,1:100,1:150,1:200,1:250
Текущий диапазон: До 18А
Частотные характеристики: Высокая частота
Установка: СМД
Размер: 6,4*6,0*4,6 мм
Индивидуальные: Индивидуальные
Выделить:

Высокочастотный трансформатор тока SMD серии CT02

,

Высокочастотный трансформатор тока до 18А

,

Трансформатор измерения тока для AC-DC преобразователей
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS/ISO/UL/CE/IATF16949/CNAS
Номер модели: Серия CT02
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 10000/Месяц
Характер продукции
Высокочастотные трансформаторы тока для поверхностного монтажа серии CT02 с током до 18А

серию CT02 Высокочастотный трансформатор тока для поверхностного монтажа серии CT02 отличается минимальным размером корпуса. Номинальный ток до 18А. Диапазон частот от 1 кГц до 1 МГц. Доступны пять стандартных вариантов коэффициента трансформации: 1:50, 1:100, 1:150, 1:200 и 1:300, подходящих для различных требований к точности обнаружения. Испытание на выдерживаемое напряжение: 1500 В переменного тока, обеспечивающее безопасную изоляцию от высокого напряжения до низкого. Соответствует стандартам огнестойкости UL94V-0. Электрические характеристики основаны на испытаниях при температуре окружающей среды 25°C. Номинальный ток определяется как значение тока, при котором ток первичной обмотки плюс отраженный ток вторичной обмотки (шунт с коэффициентом трансформации) вызывают повышение температуры на 40°C. Широко используется в AC-DC/DC-DC преобразователях, преобразователях POL (точка нагрузки), схемах управления высокочастотным током и приложениях для тестирования импульсных токов.

ОСОБЕННОСТИ:
  • Самая маленькая площадь основания
  • Проверено Hi-Pot при 1500 В переменного тока
  • Рабочий диапазон частот: от 1 кГц до 1 МГц
  • Диапазон токов: до 18А максимум
  • Коэффициент трансформации: 1:50. 1:100. 1:150, 1:200 и 1:300
ПРИМЕНЕНИЕ:
  • AC/DC преобразователи
  • DC/DC преобразователи
  • POL преобразователи
  • Схема управления высокочастотным током и тест импульсного тока
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ:
  • Испытано при 10 кГц, 0,1 В среднеквадратичное значение.
  • Электрические характеристики при 25°C
  • Рабочий диапазон: от -40°C до +130°C. Это комбинация температуры окружающей среды и повышения температуры.
  • Соответствует UL 94-0.
  • Постоянный ток через первичную обмотку плюс постоянный ток через вторичную обмотку, деленный на коэффициент трансформации, вызывающий повышение температуры на 40°C при температуре окружающей среды 25°C.
  • Все продукты соответствуют RoHS

Высокочастотный трансформатор тока SMD серии CT02 до 18А, минимальная площадь для AC-DC и DC-DC преобразователей

Примечания: Технические характеристики продукта могут быть изменены по индивидуальному заказу

FAQ

В: Каковы преимущества минимального размера корпуса серии CT02?

О: Минимальный размер корпуса делает серию CT02 особенно подходящей для компактных силовых устройств с ограниченным пространством, таких как преобразователи POL (точка нагрузки), модули питания портативных устройств и платы с высокой плотностью монтажа. Это обеспечивает точное измерение тока и обратную связь в ограниченном пространстве.

В: Как определяется номинальный ток 18А?

О: Номинальный ток определяется как значение тока, при котором ток первичной обмотки плюс отраженный ток вторичной обмотки (шунт с коэффициентом трансформации) вместе вызывают повышение температуры на 40°C, измеренное при температуре окружающей среды 25°C. В реальных приложениях убедитесь, что общий ток не превышает номинального значения, и убедитесь, что температура компонента (температура окружающей среды + повышение температуры) не превышает 130°C.
