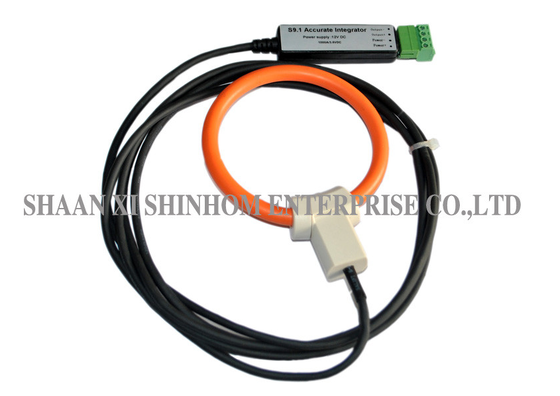

Высокоточная катушка Роговского Точность <1% для измерения мощности и распределенных измерительных систем

Этот гибкий датчик тока на основе катушки Роговского разработан для приложений с высоким током и измерения мощности. Он использует передовую технологию воздушной катушки и гибкую конструкцию с защелкой, адаптирующуюся к первичным проводникам различных размеров.Продукт предлагает высокую чувствительность, высокую точность и отличную линейность, с сильным иммунитетом к внешним магнитным полям. Он может стабильно работать в течение длительного времени в суровых условиях эксплуатации (температура, влажность, электромагнитные помехи).Он широко используется в измерении мощности, мониторинге состояния, распределенных измерениях, релейной защите и мониторинге высоковольтного тока. Это идеальный выбор для измерения высокого тока и анализа качества электроэнергии.

Особенности

• Способность вмещать проводники различных размеров.
• Характеризуется высокой чувствительностью, точностью, линейностью, минимальным фазовым сдвигом.
• Подходит для суровых условий эксплуатации (температура, влажность, электромагнитные помехи).
• Диапазон тока: от 100А до 100кА
• Точность: < 1%
• Фазовый сдвиг: < 1 градуса при 50/60 Гц (
• Линейность: ±0,2% от 10% до 100% номинального первичного тока
• Чувствительность к положению первичного проводника: ± 2% максимум
• Влияние внешнего поля: ± 1,5% максимум
• Рабочее напряжение катушки: 1000VRMS или 1000VDC
• Испытательное напряжение катушки на пробой диэлектрика: 5kVRMS в течение 1 минуты
• Рабочая температура: от -20°C до +60°C
• Провода: Экранированный кабель или по требованию заказчика

Применение

• Счетчики электроэнергии
• Мониторинг состояния
• Системы распределенных измерений
• Электрическая печь
• Релейная защита
• Мониторинг тока заземления
• Мониторинг высоковольтного тока

Спецификация

Вот различные спецификации на ваш выбор.

FAQ

В: Какова точность и линейность катушки Роговского?

О: Эта катушка Роговского обеспечивает точность <1% и линейность ±0,2% (в диапазоне от 10% до 100% номинального тока), обеспечивая высокоточное измерение тока во всем диапазоне, подходящее для учета электроэнергии и приложений точного мониторинга.

В: Каков фазовый сдвиг этого продукта?

О: При частоте сети 50/60 Гц фазовый сдвиг составляет <1° (типично <0,5°). Низкий фазовый сдвиг обеспечивает точное измерение мощности, подходящее для анализа качества электроэнергии и измерения мощности.

В: Чувствителен ли этот продукт к положению проводника и внешним магнитным полям?

О: Чувствительность к положению проводника составляет ±2% Макс, а влияние внешнего магнитного поля - ±1,5% Макс. Это указывает на то, что катушка Роговского обладает хорошей устойчивостью к изменениям положения проводника и помехам от внешних магнитных полей, обеспечивая стабильное и надежное измерение.
