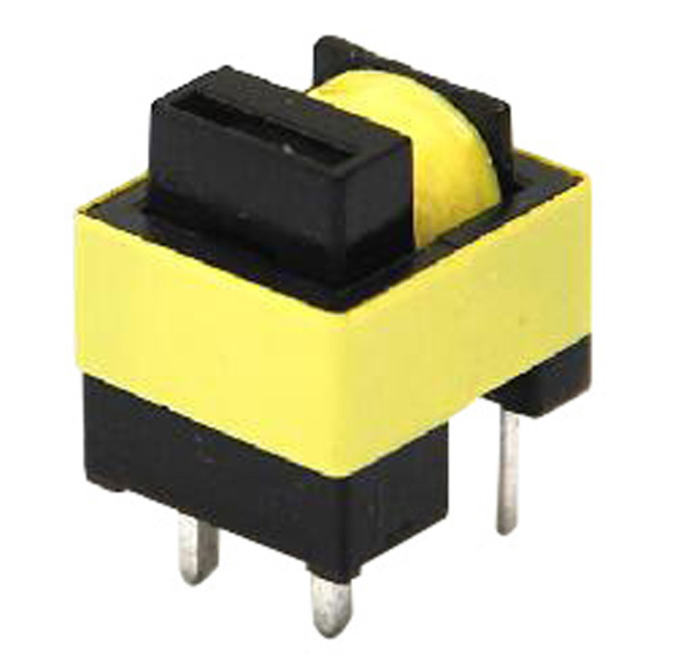

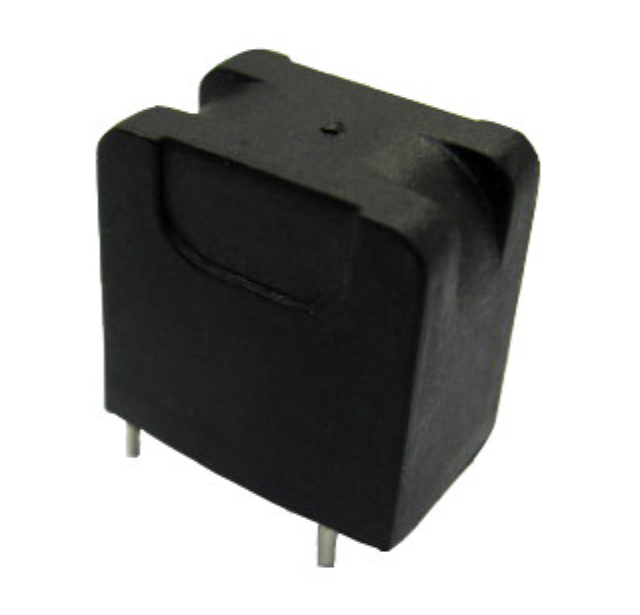

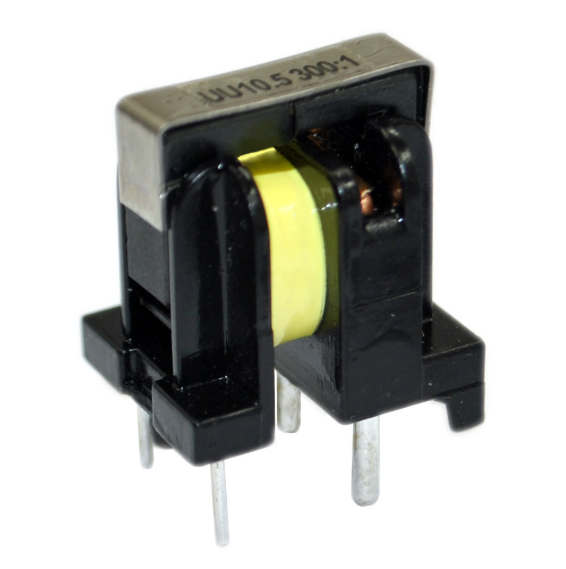

Трансформатор высокочастотного тока серии ACST 10A для переключения источников питания

Высокочастотный трансформатор тока серии ACST

Трансформатор тока серии ACST изготовлен с использованием корпуса из негорючего материала PBT 94V0 и герметизации эпоксидной смолой, специально разработан для импульсных источников питания и DC-DC преобразователей, обеспечивая высокую точность, стабильность и высокую изоляцию. Продукт отличается прочной и надежной конструкцией с низкопрофильной конструкцией для прямой установки на печатную плату и тороидальным сердечником. Он соответствует требованиям напряжения пробоя 4000 В и широкого рабочего температурного диапазона. Он подходит для импульсных источников питания, фильтрации электромагнитных помех и коммуникационного оборудования. Это идеальный выбор для высокочастотных трансформаторов тока в приложениях измерения тока и управления питанием.

ОСОБЕННОСТИ:

1. Низкий профиль, для прямой установки на печатную плату.
2. Корпус PBT 94V0, огнестойкая эпоксидная смола, стабильный.
3. Высокочастотный тороидальный трансформатор тока
4. Диапазон тока: до 10А максимум
5. Коэффициент трансформации: 1:500, 1:1000

ПРИМЕНЕНИЕ:

1. Выходные и сглаживающие цепи импульсных источников питания
2. Используется в качестве дросселя для высокочастотных импульсных источников питания
3. Меры противодействия пиковым пульсациям
4. EMI/RFI фильтры
5. DC/DC преобразователи
6. IP и OP устройства

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ:

1. Рабочий диапазон частот: 20 Гц ~ 500 Гц
2. Сопротивление изоляции: 500 В постоянного тока >100 МОм
3. Испытание высоким напряжением (Hi-Pot): 4000 В 1 мА 60 сек
4. Диапазон рабочих температур: от -25°C до +85°C
5. Температура хранения: от -40°C до +105°C
6. Термостойкость при пайке: 260°C в течение 10 секунд
7. Маркировка: номер детали и код даты

FAQ

В: Предоставляете ли вы техническую поддержку и рекомендации по выбору?

О: Да. У нас есть профессиональная техническая команда, которая может предоставить рекомендации по выбору и индивидуальные решения на основе сценариев применения и требований к схеме заказчика.

В: Образцы бесплатны? Как скоро я могу их получить?

О: Образцы предоставляются бесплатно и будут отправлены в течение 3-5 рабочих дней. Для уточнения политики стоимости доставки, пожалуйста, свяжитесь с нашим отделом продаж.

В14: Как вы решаете проблемы с качеством, если они возникают?

О: Мы обеспечиваем соответствие продукции путем входного контроля качества и 100% тестирования качества перед отгрузкой. В случае возникновения проблем с качеством, пожалуйста, оперативно свяжитесь с нашим отделом продаж. Мы предоставим решения по возврату/обмену или технической поддержке.
