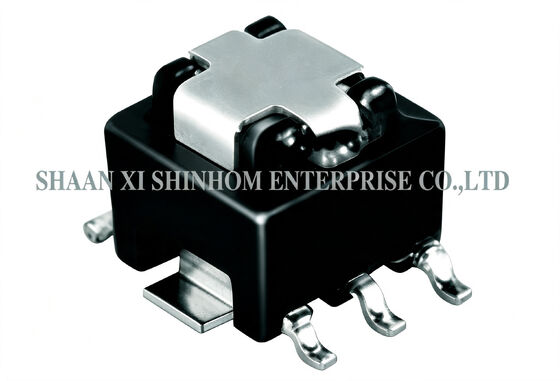

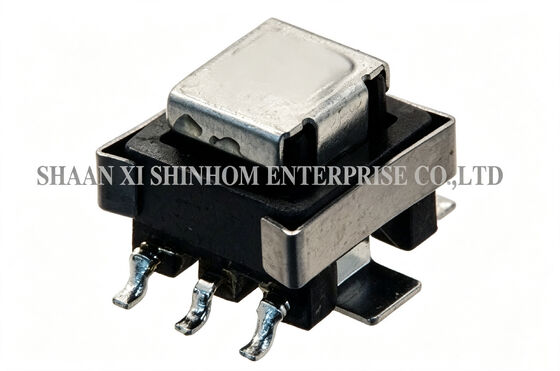

Высокочастотный трансформатор тока SMD серии ACSTE50 до 50A для измерения энергии и мониторинга мощности

Серия ACSTE50 высокочастотных SMD трансформаторов тока предназначена для измерения потребляемой электроэнергии переменного тока, мониторинга мощности и защиты. Продукт использует высокочастотный сердечник, так и SMD-корпус. Он поддерживает широкий диапазон частот от 50 кГц до 1 МГц. Максимальный ток измерения составляет 50 А. Эпоксидное покрытие обеспечивает превосходную защиту от магнитного воздействия, гарантируя точные и стабильные измерения в сложных электромагнитных средах. Он выдерживает 2000 В переменного тока (первичная обмотка к вторичной), обеспечивая безопасность и надежность. Вторичные выводы расположены на выводах 1-3. Методы пайки поддерживают как волновую пайку, так и пайку оплавлением, что совместимо с автоматизированными производственными линиями SMT. Широко используется в счетчиках электроэнергии переменного тока, преобразователях мощности, удаленных терминальных блоках RTU, защитных трансформаторах тока и системах электронного мониторинга.

ОСОБЕННОСТИ:

• Высокочастотный трансформатор тока
• Низкопрофильный
• Ток: до 50 А
• Высокая частота (1 кГц - 1 МГц)
• Прочный эпоксидный компаунд, устойчивый к магнитным помехам

ПРИМЕНЕНИЕ:

• Счетчик электроэнергии переменного тока, преобразователь мощности, RTU
• Защитный трансформатор тока
• Электромеханический счетчик электроэнергии
• Система электронного мониторинга

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ:

• Диапазон рабочих частот: 50 кГц ~ 1 МГц
• Тестовая частота: 10 кГц, 0,1 В среднеквадратичного значения
• Испытание на пробой: 2000 В переменного тока, первичная к вторичной
• Максимальный ток измерения: 20 А
• Все вторичные выводы находятся на выводах 1-3
• Методы пайки: волновая, пайка оплавлением

Примечания: Технические характеристики продукта могут быть изменены
