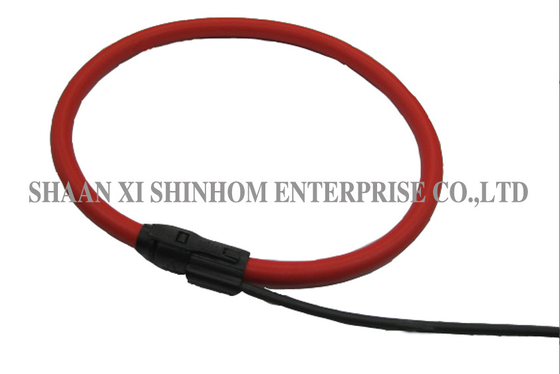

Гибкая катушка Роговски 100 кА широкочастотная реакция для мониторинга качества питания и защиты реле

100 шт.
MOQ
Возможен торг
цена
Flexible Rogowski Coil 100kA Wide Frequency Response for Power Quality Monitoring and Relay Protection
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Структура катушки:: Тороидальный
Фаза: одинокий
Длина катушки: 214 мм, 375 мм, 535 мм
Размер окна: 50 мм, 100 мм, 150 мм.
Справочный номинальный ток: 600А, 1000А, 3000А
Сертификаты: RoHS CE RSO9001
Выделить:

Гибкая катушка Роговски 100 кА

,

Мониторинг качества электроэнергии Rogowski Coil

,

Трансформатор широкочастотного тока отклика
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия ZRC
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 10000/Месяц
Характер продукции

Это...Flexible split-core Rogowski coil current sensor (гибкий датчик тока на катушке Роговского)является датчиком переменного тока, предназначенным для постоянной установки. Он сочетает в себе тонкую, гибкую катушку Rogowski с кондиционером сигнала, обеспечивающую точное измерение истинного тока RMS.Продукт подходит для измерения тока от уровня ампера до сотен килоамперовВысокая линейность и конструкция без ядра обеспечивают широкий частотный ответ, подходящий для гармонического содержания и временного измерения.Гибкая конструкция с разделенным ядром может быть обернута вокруг больших или нерегулярных проводников, что делает его подходящим для установки с ограниченным пространством.Неинвазивная установка не потребляет энергию из главной цепи.и вторичные открытые цепи не представляют опасностиШироко используется в мониторинге высокого тока, измерении приливов постоянного тока, гармоническом и транзитном мониторинге, мониторинге качества питания, электронных энергоизмерителях, мониторинге питания, защите реле,и гармоническое управление.

Особенности

  • Подходит для измерения токов от A до сотен kA.
  • Высокая линейность.
  • Отсутствие магнитного ядра обеспечивает широкий частотный отклик, подходящий для измерения гармонического содержания и транзиентов.
  • Очень полезно при больших размерах или неловкой форме проводников или в местах с ограниченным доступом.
  • Не навязчивый, без питания от главного.
  • Не повреждена большими перегрузками.
  • Нет никакой опасности от открытого вторичного круга.

Заявления

  • Мониторинг очень высокого тока
  • Измерение волновой активности постоянного тока
  • Мониторинг гармоник и транзиторов
  • Системы мониторинга и управления энергопотреблением
  • Применяется в электронном ватт-часовом счетчике
  • Мониторинг качества электроэнергии
  • Электрическая печь
  • Гармоничное управление
  • Защита реле

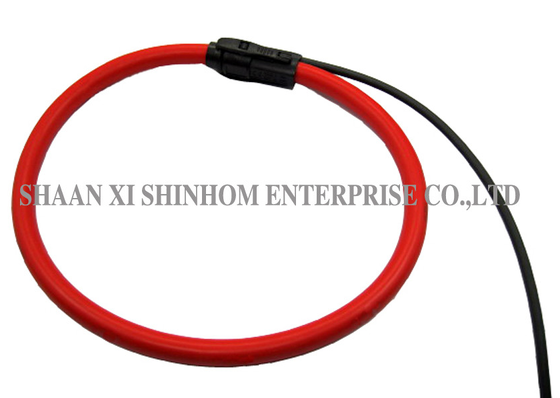

Гибкая катушка Роговски 100 кА широкочастотная реакция для мониторинга качества питания и защиты реле

Спецификация

Модель ZRC-50 ZRC-100 ZRC-150
Протяженность катушки 214 мм 375 мм 535 мм
Размер окна 50 мм 100 мм 150 мм
Референтный номинальный ток 600A 1000 А 3000A
Вес Примерно 100-120 г
Соотношение Калиброванные

100mV/kA@50Hz

85mV/kA@50Hz

50mV/kA@50Hz
Некалиброванные 105mV/kA@50Hz
Читайте точно

Калиброван < 0,5% (центральное положение,25°C)

Некалиброванное допустимое значение < 5% ((центральное положение,25°C)
Максимальный измеримый ток 100 кА
Сопротивление катушки от 100 до 250Ω
Копчечная секция 8 мм
Длина свинца 2 метра
Температура Некалиброванные 200ppm/C
Калиброванные 400ppm/C
Ошибка положения ± 1% максимум
Выходная мощность 0A ((нулевой дрейф) ≤ 0,1 мВ
Ошибка фазы ≤ 0,5°
Линейность ± 0,2% от показания
Пропускная способность от 1 Гц до 100 кГц ((-3 дБ)
Рабочая температура -30°C до +80°C
Температура хранения -40°C до +90°C
Другие требования, пожалуйста, свяжитесь с нами для OEM.

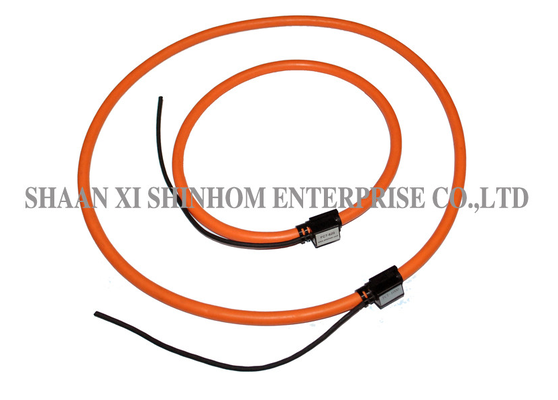

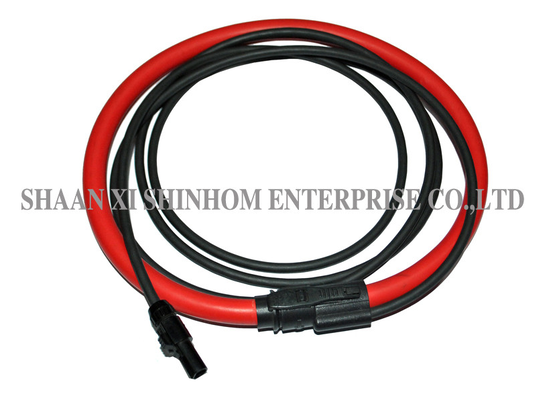

Гибкая катушка Роговски 100 кА широкочастотная реакция для мониторинга качества питания и защиты реле

Здесь есть различные спецификации, из которых вы можете выбрать.

Частые вопросы

Вопрос: В чем разница между катушкой Роговски и традиционным трансформатором тока (CT)?

А:Спелка Роговского использует структуру воздушного ядра без магнитного ядра.Коуч Роговского также не представляет опасности высокого напряжения, когда вторичный открытТрадиционные КТ имеют железное ядро и страдают от проблем насыщения при низких и высоких токах, с ограниченным динамическим диапазоном.Вторичные открытые цепи могут производить опасное высокое напряжение.

Вопрос: Каковы преимущества гибкой катушки Роговски при измерении высокого тока?

А:Гибкая катушка Роговски легкая и изгибаемая, ее можно обернуть вокруг больших или нерегулярных проводников, что делает ее подходящей для установки с ограниченным пространством.По сравнению с традиционными жесткими КТ, гибкая конструкция обеспечивает более легкую установку, особенно подходящую для проектов модернизации и приложений, где электричество не может быть отключено.

Вопрос: Каково влияние конструкции без ядра на частотную реакцию?

А:Конструкция без ядра устраняет насыщение ядра и эффекты гистереза, обеспечивая широкую частоту от частоты линии до высоких частот.Он особенно подходит для измерения гармонического содержания и быстрых транзиторных сигналов, что делает его идеальным выбором для контроля качества электроэнергии.

Вопрос: Какова безопасность катушки Роговского в отношении перегрузки и открытой цепи?

А:Второй выход - это сигнал низкого напряжения, который передается через кабель.так что открытая схема не представляет опасности высокого напряжения, обеспечивая безопасную и надежную эксплуатацию.
