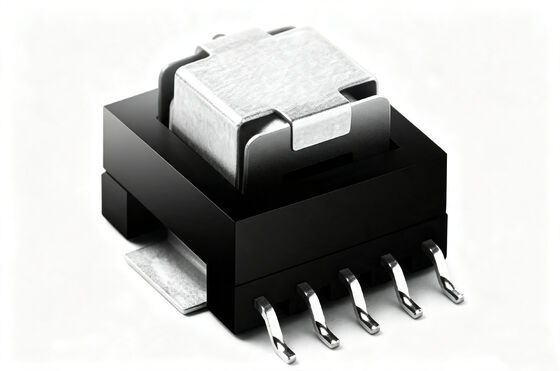

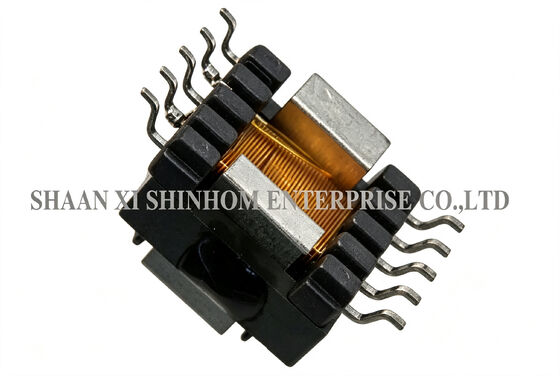

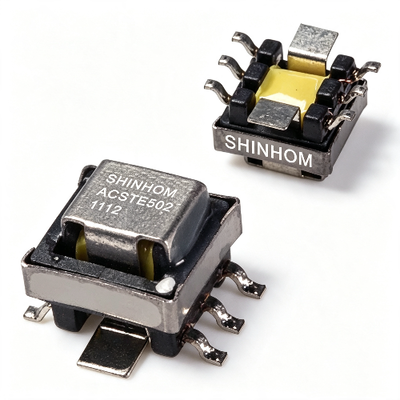

Трансформатор датчика тока SMD серии ACSTE12 до 35A для преобразователей постоянного тока и постоянного тока

Трансформатор тока SMD серии ACSTE12

Серия ACSTE12 представляет собой трансформатор тока для измерения тока в приложениях DC-DC и AC-DC преобразователей. Номинальный ток до 35А, диапазон частот от 1 кГц до 500 кГц. Продукт использует низкопрофильный SMD корпус (высота 10 мм, размер площадки 19,9 мм × 15,0 мм), совместимый с автоматизированным размещением и пайкой оплавлением. Доступны различные размеры сердечника (EE4.2, EE5, EE8.3, EF12.6) с полным набором вариантов коэффициента трансформации, что обеспечивает гибкий выбор. Широко используется в счетчиках электроэнергии, мониторинге мощности, защитных ТТ, AC/DC преобразователях и DC-DC преобразователях.

ХАРАКТЕРИСТИКИ

• Высота: макс. 10 мм
• Площадь основания: макс. 19,9 мм X 15,0 мм
• Диапазон частот: от 1 кГц до 500 кГц
• Номинальный ток: до 35 А
• Низкопрофильные SMD трансформаторы тока
• Полный выбор коэффициентов трансформации
• Доступны EE4.2, EE5, EE8.3, EF12.6
• Подходит для автоматизированного монтажа
• Выдерживает пайку оплавлением

ПРИМЕНЕНИЕ

1. Счетчик электроэнергии AC, преобразователь мощности RTU
2. Защитный трансформатор тока
3. Счетчик электроэнергии AC киловатт-час
4. Система электронного мониторинга
5. DC/DC преобразователи
6. AC/DC преобразователи

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

1. Сопротивление изоляции: 500 В DC >100 МОм
2. Hi-Pot: 1500 В 1 мА 60 с
3. Диапазон температур: от -40°C до +125°C
4. Температура хранения: от -40°C до +125°C
5. Термостойкость к пайке: 260°C в течение 10 секунд
6. Маркировка: номер детали и код даты

Примечания: Технические характеристики продукта могут быть изменены по индивидуальному заказу
