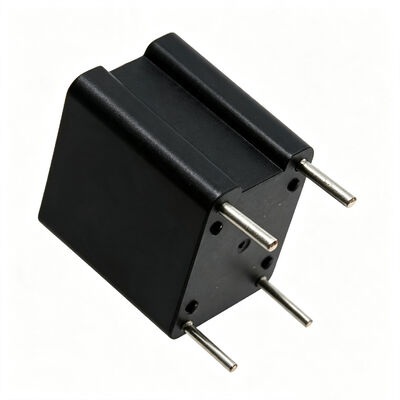

Высокоточный трансформатор тока на PCB ACST-2 серии до 15A для SMPS токовых детекторов

Прецизионные трансформаторы тока серии ACST-2 для монтажа на печатную плату с максимальным диапазоном тока до 15А

серия ACST-2 Высокоточные трансформаторы тока для монтажа на печатную плату серии ACST-2 предназначены для приложений, связанных с измерением тока в импульсных источниках питания. Номинальный ток составляет до 15А, с диапазоном частот от 10 кГц до 200 кГц. Доступны четыре стандартных варианта коэффициента трансформации: 1:50, 1:100, 1:200 и 1:300, с соответствующим числом витков вторичной обмотки 50, 100, 200 и 300 витков. Продукт использует одновитковую первичную обмотку и изоляционную систему на 130°C. Напряжение изоляции составляет 3750 В среднеквадратичное, что соответствует требованиям IEC950 к изоляции. Поддерживает как однополярный, так и двуполярный режимы работы. Широко используется в приложениях для измерения тока в импульсных источниках питания, защиты от перегрузки по току и управления обратной связью.

ОСОБЕННОСТИ

• Соответствует требованиям IEC950 к изоляции
• Напряжение пробоя между первичной и вторичной обмотками 3750 В среднеквадратичное
• Диапазон частот от 10 кГц до 200 кГц
• Диапазон тока: до 15А максимум
• Коэффициент трансформации: доступны 1:50, 1:100, 1:200, 1:300
• Рабочая температура: от -40 до 85°C

Применения

• Измерение тока в импульсных источниках питания

• Схемы защиты от перегрузки по току

• Управление обратной связью по току

• Высокочастотные преобразователи мощности

• Однополярные импульсные источники питания

• Двуполярные импульсные источники питания

• Преобразователи DC-DC

• Мониторинг импульсного тока

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

• Эти трансформаторы тока имеют одновитковую первичную обмотку, вторичные обмотки (Ns), как указано в таблице, и изоляционную систему на 130°C.
• Эталонные значения приведены для однополярного режима работы, 50 кГц, рабочего цикла 40% и предполагаемого повышения температуры на 55°C.
• Максимальный допустимый пиковый ток измерения (IPK) зависит от повышения температуры или насыщения сердечника, что должно быть оценено для рабочих условий.
• Эти трансформаторы тока рекомендуются для приложений с импульсными источниками питания, однополярными или двуполярными, работающими на частотах от 10 кГц до 200 кГц.
• Масштабный коэффициент (KVI) пропорционален согласующему резистору (RT) и равен 1 вольт/ампер, когда RT=NS.
• Вторичная индуктивность (Ls) измеряется при 15 кГц и 0,5 В для ACST-2050, 1 В для ACST-2100, 2 В для ACST-2200 и 3 В для ACST-2300.

Примечания: Технические характеристики продукта могут быть изменены по индивидуальному заказу

FAQ

В: Как рассчитывается масштабный коэффициент для серии ACST-2?

О: Масштабный коэффициент KVI пропорционален согласующему резистору RT. Формула: KVI = 1В/А × (RT / Ns), где Ns - число витков вторичной обмотки. Когда RT = Ns (в Ом), KVI = 1В/А, что означает, что 1А первичного тока создает 1В вторичного выходного напряжения. Например, для ACST-2050 (Ns=50) с согласующим резистором 50 Ом, 1А первичного тока создает 1В вторичного выхода.

В: Как выбрать правильный коэффициент трансформации?

О: Выбор коэффициента трансформации зависит от диапазона первичного тока и требуемого вторичного напряжения выборки. Более низкий коэффициент трансформации (например, 1:50) имеет меньшее количество витков вторичной обмотки, более высокий выходной ток и подходит для измерения больших токов. Более высокий коэффициент трансформации (например, 1:300) имеет большее количество витков вторичной обмотки, более низкий выходной ток и подходит для измерения малых токов или для приложений, требующих более высокого выходного напряжения. Мы рекомендуем выбирать на основе пикового первичного тока и значения согласующего резистора.

В: В чем разница между однополярным и двуполярным режимами работы?

О: В однополярном режиме первичный ток всегда течет в одном направлении (положительном или отрицательном), что обычно встречается в топологиях, таких как обратноходовые преобразователи. В двуполярном режиме первичный ток чередуется между положительным и отрицательным, что обычно встречается в топологиях, таких как обратноходовые и мостовые преобразователи. Серия ACST-2 поддерживает оба режима. Эталонные данные о производительности приведены при частоте 50 кГц с рабочим циклом 40%.
