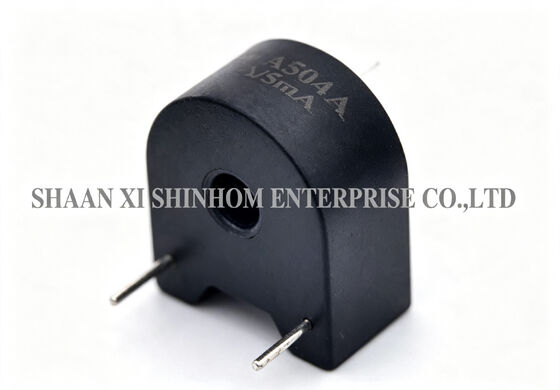

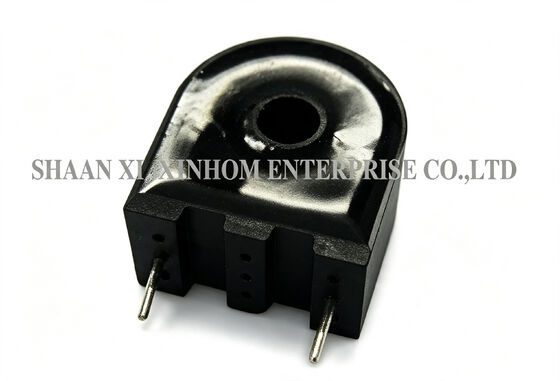

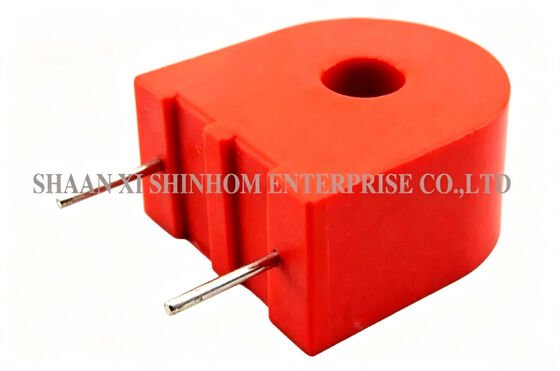

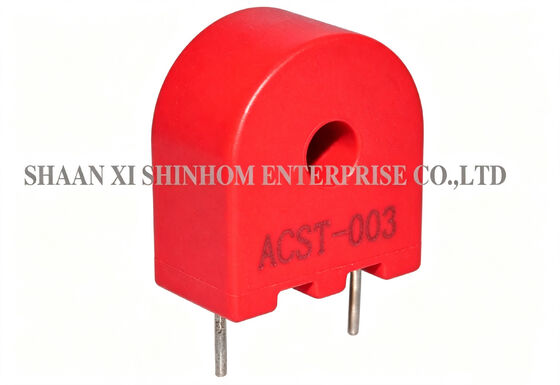

Миниатюрные высокочастотные трансформаторы тока серии ACST для учета электроэнергии и мониторинга мощности

Серия ACSTМиниатюрный высокочастотный трансформатор тока, монтируемый на печатную плату, предназначен для измерения высокочастотного тока, измерения энергии и мониторинга мощности. Номинальный ток составляет до 50 А. Доступны четыре стандартных варианта коэффициента трансформации: 1:50, 1:100, 1:200 и 1:300 (также доступны версии с центральным отводом). Диапазон рабочих частот составляет от 1 кГц до 1 МГц. В изделии используется тороидальный сердечник и низкопрофильная конструкция. Он монтируется непосредственно на печатную плату. Корпус изготовлен из огнестойкого материала PBT 94V0 с эпоксидным наполнителем, что обеспечивает стабильную и надежную конструкцию. Устойчивость к постоянному току обеспечивает точность в приложениях измерения тока, содержащих компоненты постоянного тока. Сопротивление изоляции: ≥100 МОм (500 В постоянного тока). Испытание на выдерживаемое напряжение: 4000 В/1 мА/60 секунд. Он широко используется в преобразователях переменного/постоянного и постоянного тока, счетчиках энергии, передатчиках мощности, схемах управления высокочастотным током и тестировании импульсного тока.
