Тройдальные дубильные катушки серии TR, индукторы для высокочастотных приложений, индукторы мощности дубления

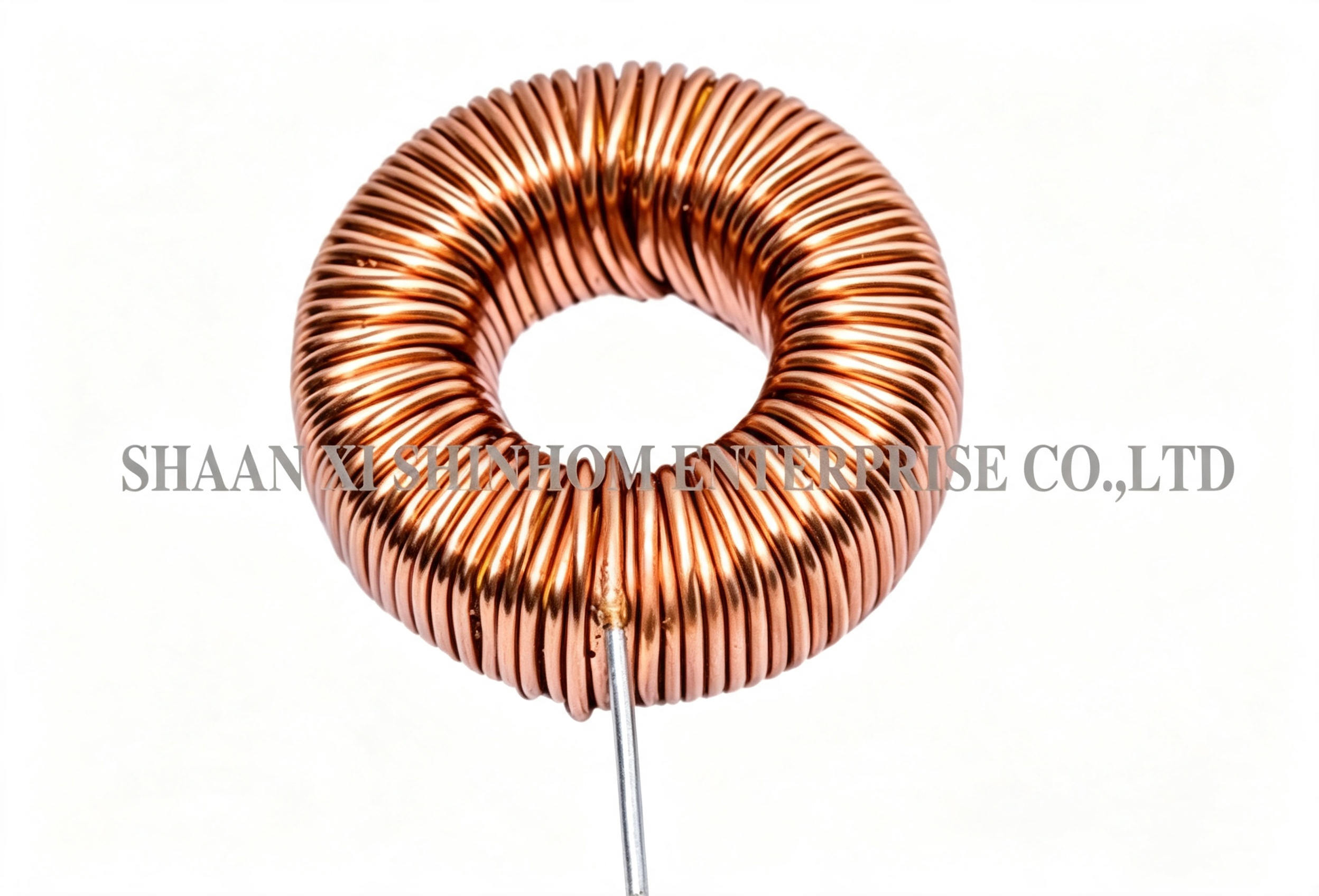

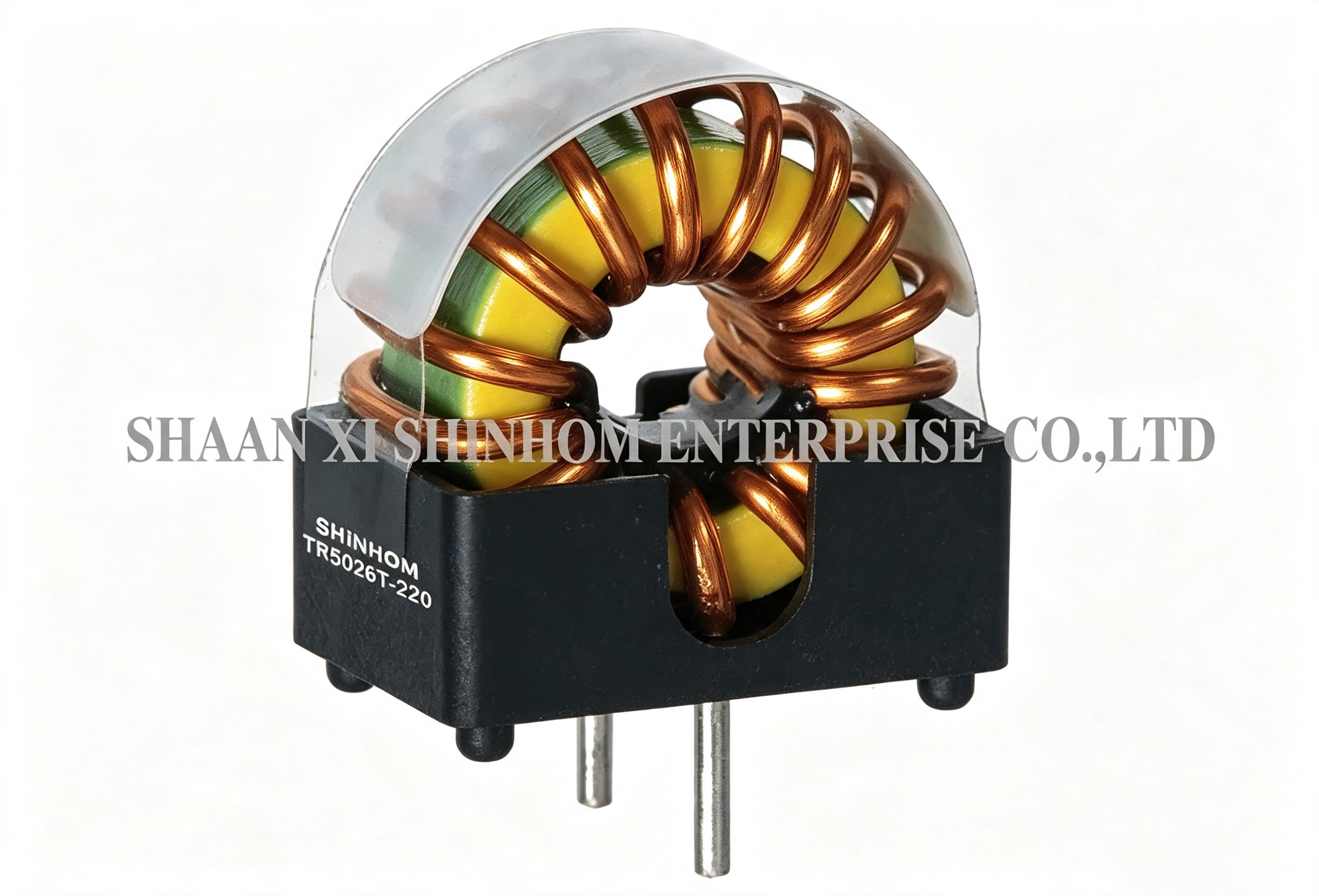

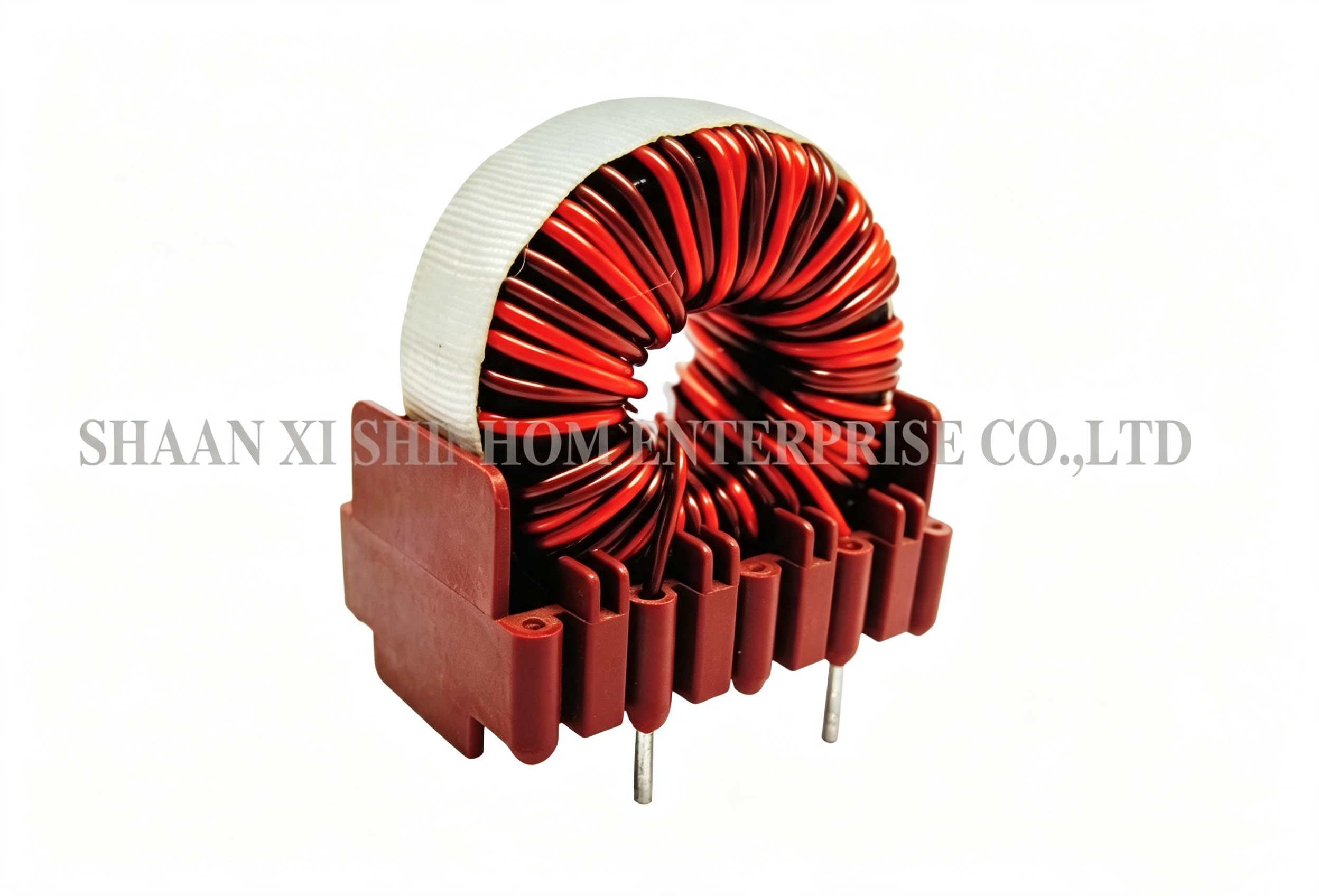

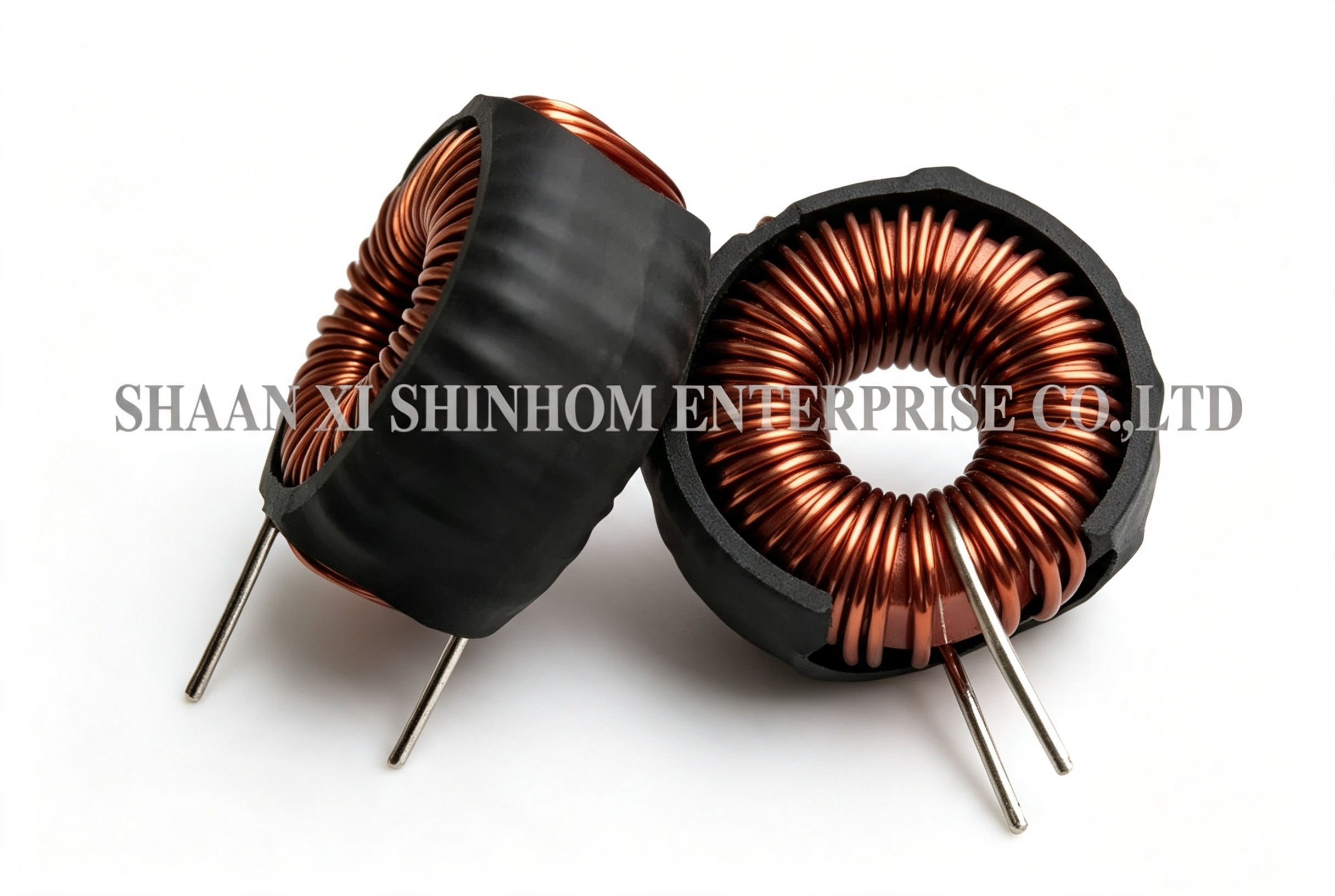

Серия TRТороидальный душевный индуктор предназначен для высокочастотного переключения источников питания и электронного оборудования.Продукт использует тороидальную структуру ядра с чрезвычайно низким потоком утечки., эффективно уменьшая электромагнитные помехи.подходящий для различных требований частоты и мощности. Поддерживаются как SMD, так и сквозные пакеты. Дизайн низкого профиля экономит место. Он широко используется в переключении источников питания, фильтрации линий питания, подавлении EMI / RFI,и различные высокочастотные электронные устройства.
Особенности
- Высокая частота и низкая потеря
- Тороидальный индуктор
- Для превосходного подавляющего EMI
- Небольшой профиль
- Большой ток
- Низкое сопротивление
- MPP, hi-flux, send dust/RF carbonyl и железное энергетическое ядро
- SMT и низкий профиль доступны
- Доступны версии, совместимые с RoHS (без Pb)
- Хорошие характеристики частоты
Заявления
- Широко применяется в различных переключающих источниках питания и высокочастотном электронном оборудовании
- Фильтрация линий электропередачи, EMI/RFI для источников питания в режиме переключения
Спецификации
- Номинальное напряжение: AC/DC 250V
- Выдерживать уровень напряжения: AC 2KV, 1 минута
- Сопротивление изоляции: 500 В постоянного тока, 100 Ом, мин.
- Уровень изоляции: B (130°C)
- Диапазон температуры работы: -25°C - 85°C
- Минимальный диапазон индуктивности: 4,7uH-20mH 1kHz
- Диапазон номинального тока: 0,2-30A
Описание продукта
| Тороидные данные |
Размеры конденсатора (мм) |
| Тип |
Слишком много |
Идентификация |
H |
Масса (G) |
| Т3.0 |
3.05 |
1.27 |
1.27 |
0.04 |
| Т3.9 |
3.94 |
2.24 |
1.3 |
0.05 |
| Т3.9/2 |
3.94 |
2.24 |
2.0 |
0.07 |
| Т4.0 |
4.0 |
2.4 |
1.6 |
0.06 |
| Т5.8 |
5.84 |
3.05 |
1.52 |
0.1 |
| T5.8/3 |
5.84 |
3.05 |
3.0 |
0.3 |
| Т6.3 |
6.3 |
3.8 |
2.5 |
0.2 |
| Т9.5 |
9.53 |
4.75 |
3.17 |
0.8 |
| T10 |
10.0 |
6.0 |
4.0 |
0.9 |
| Т12.5 |
12.5 |
7.5 |
5.0 |
1.8 |
| Т13.3 |
13.3 |
8.3 |
5.0 |
1.8 |
| Т14 |
14.0 |
9.0 |
5.0 |
2.0 |
| T15 |
15.0 |
10.4 |
5.3 |
2.4 |
| T16 |
16.0 |
9.6 |
6.3 |
3.7 |
| T17 |
17.0 |
10.7 |
6.8 |
4.4 |
| T20/7 |
20.0 |
10.0 |
7.0 |
7.6 |
| T22 |
22.1 |
13.7 |
6.35 |
6.8 |
| T23/8 |
22.6 |
14.7 |
7.6 |
8.1 |
| T23/9 |
22.6 |
14.7 |
9.2 |
9.8 |
| T25/10 |
25.3 |
14.8 |
10.0 |
16 |
| T25/12 |
25.3 |
14.8 |
12.0 |
19 |
| T25/15 |
25.3 |
14.8 |
15.0 |
24 |
| T25/20 |
25.3 |
14.8 |
20.0 |
33 |
| T29 |
29.5 |
19.0 |
14.9 |
27 |
| T30 |
30.5 |
20.0 |
12.5 |
25 |
| T34/10 |
34.0 |
20.5 |
10.0 |
27 |
| T34/12.5 |
34.0 |
20.5 |
12.5 |
33 |
| Т36 |
36.0 |
23.0 |
15.0 |
43 |
| Т40 |
40.0 |
24.0 |
16.0 |
61 |
| T42 |
41.8 |
26.2 |
12.5 |
48 |
| T50 |
50.0 |
30.0 |
20.0 |
118 |
| T58 |
58.3 |
40.8 |
17.6 |
115 |
| T100 |
102 |
65.8 |
15.0 |
330 |
Мы можем предоставить SMD силовой индуктор и многие другие индукторы
Примечание:
Мы получили сертификаты RoHS, ISO9001. Хорошее качество и низкая цена с высоким престижем привлекают больше клиентов.пожалуйста, скажите нам, какие продукты вам нужны и больше информации об этомМы можем предоставить образцы в соответствии с вашими требованиями.
Частые вопросы
Вопрос: Какие основные материалы доступны для серии TR?
О: Серия TR предлагает пять основных вариантов материала: MPP (молибден пермалойный порошок), высокий поток, Sendust, карбонил железо, и железный порошок.подходящий для высокочастотныхHigh Flux имеет высокую плотность насыщения, подходящую для высокомощных приложений.Карбонил железо имеет отличные высокочастотные характеристикиЖелезный порошок является наиболее низкой стоимостью. Выбор должен основываться на частоте работы, мощности и затратах.
Вопрос: Как выбрать между SMD и сквозными упаковками?
А:Пакет SMDПодходит для автоматизированных производственных линий SMT, идеально подходит для большого объема производства.Проходный пакетПодходит для волновой сварки, что позволяет легко делать ручную сварку и прототипирование.
Вопрос: Как выбрать номинальный ток от 0,2 А до 30 А?
Ответ: При выборе рекомендуется выбрать номинальный ток не менее1от 2 до 1,5 разаМаксимальный рабочий ток, обеспечивающий достаточный промежуток для предотвращения насыщения ядра, что снижает эффективность фильтрации.Также учитывать текущее дерейтинг при высоких температурах, чтобы гарантировать, что температура компонента не превышает85°С.
