Высоковольтный трансформатор зажигания 15 кВ для газо-/нефтяных сжигателей и озоногенераторов

3000 шт.
MOQ
Возможен торг
цена
High Voltage Ignition Transformer 15KV for Gas/Oil Burners and Ozone Generators
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Основной материал: Ферритовое ядро
Выходное напряжение: 15кв
Тип: Катушка зажигания высокого напряжения
Использование: Высокая частота
Размер: 38,9*25,0*25,5 мм
Соотношение поворотов: 69:1
Выделить:

Трансформатор зажигания 15 кВ для горелки

,

трансформатор высокого напряжения для генераторов озона

,

трансформатор зажигания газового масляного печка
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS/ISO/UL/CE/IATF16949/CNAS
Номер модели: HT3825-690
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 1000000/месяц
Характер продукции
Высоковольтный зажигающий трансформатор

Этот высоковольтный зажигающий трансформатор предназначен для зажигания газовых/нефтяных горелок, привода озонаторов и промышленных высоковольтных импульсных применений. Выходное напряжение до 15 кВ. Продукт использует высокочастотную повышающую топологию с коэффициентом трансформации 69,5:1. Он эффективно повышает низковольтное входное напряжение до высоковольтного импульсного выходного напряжения, обеспечивая мощную энергию зажигания и быструю реакцию. Индуктивность первичной обмотки: 12 мкГн. Индуктивность вторичной обмотки: 40 мГн. Сопротивление первичной обмотки постоянному току: 75 мОм. Сопротивление вторичной обмотки постоянному току: 81,8 Ом. Широко используется в газовых горелках, мазутных котлах, озонаторах и различном промышленном высоковольтном импульсном оборудовании.

Особенности
  • Катушки зажигания для газовых и нефтяных горелок
  • Индивидуальные трансформаторы для различных применений
  • Высоковольтные силовые и импульсные трансформаторы
  • Принимаются индивидуальные спецификации
Применения
  • Устройства зажигания газовых водонагревателей
  • Горелки мазутных котлов
  • Промышленные озонаторы
  • Системы очистки воздуха
  • Высоковольтные импульсные триггерные схемы
  • Электронное зажигание газовых плит
  • Промышленные системы управления сжиганием
  • Источники высоковольтных импульсов для научных исследований
Электрические характеристики
Параметр Значение
Индуктивность (вывод 2-1) 12 мкГн ±30% при 1 кГц, 0,3 В
Индуктивность (вывод 4-3) 40 мГн ±10% при 1 кГц, 0,3 В
Коэффициент трансформации Вторичная:Первичная = 69,5 (справочно)
Сопротивление постоянному току (вывод 2-1) 75 мОм ±10%
Сопротивление постоянному току (вывод 4-3) 81,8 Ом ±10%

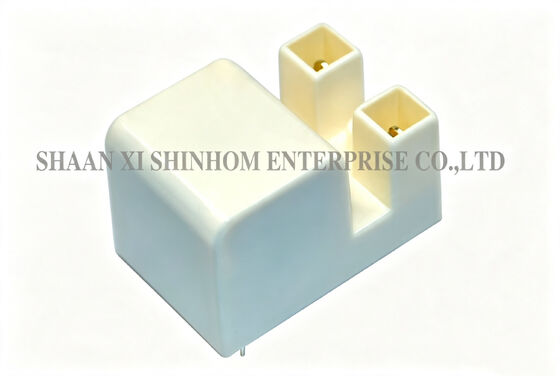

Высоковольтный трансформатор зажигания 15 кВ для газо-/нефтяных сжигателей и озоногенераторов

Примечания: Возможна индивидуальная разработка других продуктов

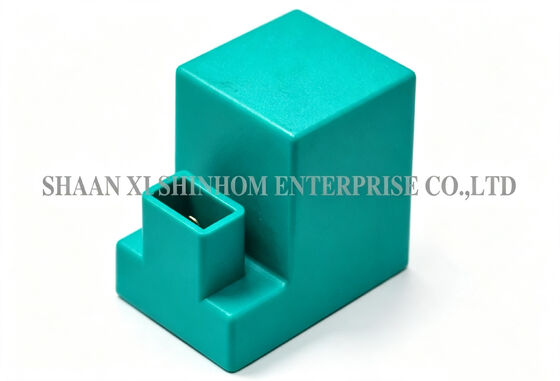

Высоковольтный трансформатор зажигания 15 кВ для газо-/нефтяных сжигателей и озоногенераторов

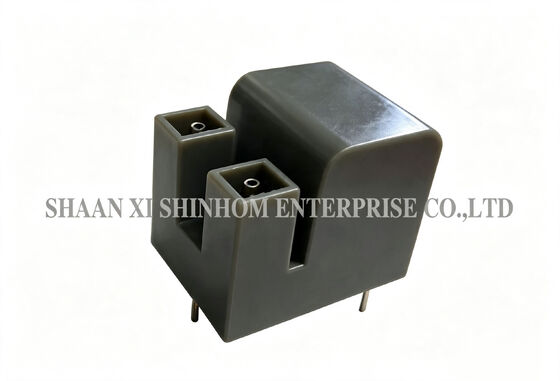

Высоковольтный трансформатор зажигания 15 кВ для газо-/нефтяных сжигателей и озоногенераторовВысоковольтный трансформатор зажигания 15 кВ для газо-/нефтяных сжигателей и озоногенераторовВысоковольтный трансформатор зажигания 15 кВ для газо-/нефтяных сжигателей и озоногенераторов



FAQ

В: Как рассчитывается выходное напряжение при коэффициенте трансформации 69,5:1?

О: Теоретическое выходное напряжение рассчитывается по формуле: Выходное напряжение = Входное напряжение × Коэффициент трансформации (69,5). Например, при входном напряжении 12 В теоретическое выходное напряжение составляет примерно 834 В. При входном напряжении 24 В оно составляет примерно 1668 В. На фактическое выходное напряжение влияют условия нагрузки, потери в сердечнике и паразитные параметры. 15 кВ — это максимальная пиковая выходная мощность. Мы рекомендуем проводить фактические измерения в зависимости от вашего зазора зажигания и среды.

В: Каковы значения индуктивности первичной и вторичной обмоток?

О: Индуктивность первичной обмотки (вывод 2-1) составляет 12 мкГн ±30%. Индуктивность вторичной обмотки (вывод 4-3) составляет 40 мГн ±10%. Условия испытаний: 1 кГц, 0,3 В.

В: Каковы значения сопротивления постоянному току первичной и вторичной обмоток?

О: Сопротивление постоянному току первичной обмотки (вывод 2-1) составляет 75 мОм ±10%. Сопротивление постоянному току вторичной обмотки (вывод 4-3) составляет 81,8 Ом ±10%. Более высокое сопротивление вторичной обмотки обусловлено большим количеством витков вторичной обмотки и тонкой проволокой. Это нормальная характеристика высоковольтных трансформаторов.
