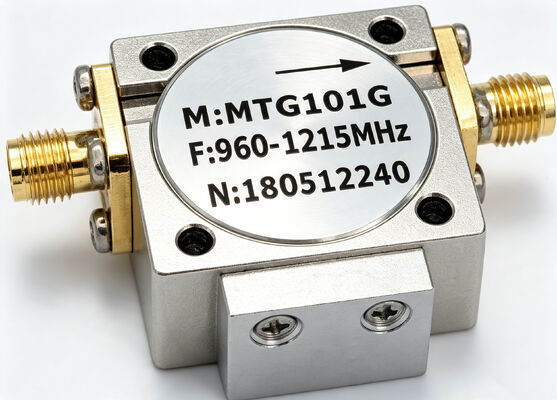

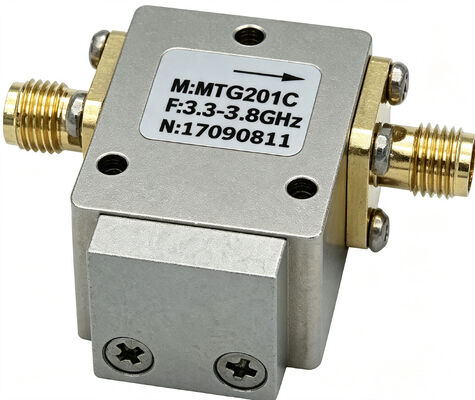

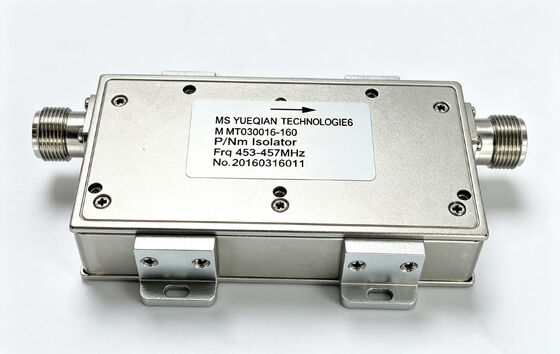

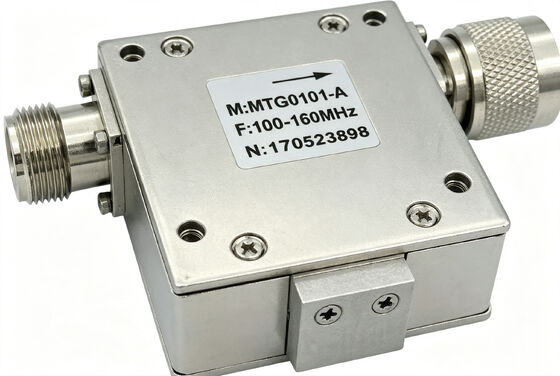

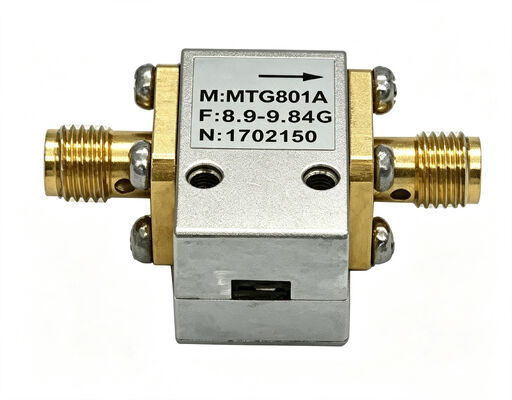

РЧ-изоляторы и циркуляторы с низкими вносимыми потерями и высоким коэффициентом подавления для беспроводной связи и радиолокационных систем

РЧ-изоляторы и циркуляторыохватывает широкий диапазон частот от 0,1 ГГц до 40 ГГц. Использует ферритовый материал и конструкции на основе микрополосковых / волноводных / коаксиальных структур. Обеспечивает низкие вносимые потери (до 0,2 дБ), высокую изоляцию (до 23 дБ) и превосходное КСВН (до 1,15). Продукты обладают высокой мощностью (средняя мощность до 2000 Вт, пиковая мощность до 10000 Вт). Они совместимы с различными типами РЧ-разъемов, включая SMA, N, L29 и 2,92 мм. Широко используются в базовых станциях беспроводной связи, радиолокационных системах, испытательном и измерительном оборудовании, спутниковой связи и связи 5G.

Особенности

• Диапазон частот – 0,1-40 ГГц
• Вносимые потери – до 0,2 дБ
• Изоляция – до 23 дБ
• КСВН – до 1,15
• Высокая мощность – до 2000 Вт
• Множество вариантов разъемов – SMA/N/L29/2,92 мм
• Широкий диапазон рабочих температур – от -55°C до +85°C
• Множество типов конструкций – микрополосковая, волноводная, коаксиальная

Таблица выбора спецификаций продукта

Применение

• Базовые станции беспроводной связи
• Радиолокационные системы
• Испытательное и измерительное оборудование
• Спутниковая связь
• Системы связи 5G
• Микроволновые компоненты
• РЧ-модули

Часто задаваемые вопросы

В: В чем разница между изолятором и циркулятором?

О: Изолятор – это трехпортовое устройство с одним портом, нагруженным согласованной нагрузкой. Сигнал может проходить только в одном направлении. Он используется для защиты источника сигнала от повреждения отраженной мощностью. Циркулятор – это трехпортовое устройство, в котором сигнал последовательно движется по часовой или против часовой стрелки (1→2→3→1). Он может использоваться для таких приложений, как антенны с общим приемопередатчиком. Оба устройства работают на основе нереципрокных характеристик ферритового материала.

В: Как выбрать диапазон частот для изоляторов/циркуляторов?

О: Выбор должен основываться на рабочей частоте системы. Серия продуктов охватывает диапазон 0,1-40 ГГц, доступна как в узкополосном (полоса пропускания 10-200 МГц), так и в широкополосном/полнополосном вариантах. Узкополосные модели обеспечивают более низкие вносимые потери и более высокую изоляцию. Широкополосные модели охватывают более широкий диапазон частот с более гибким выбором. Мы рекомендуем выбирать на основе фактической рабочей полосы частот и требований к полосе пропускания вашей системы.

В: Каково влияние вносимых потерь и изоляции на систему?

О: Вносимые потери – это потери мощности при прохождении сигнала через устройство. Чем ниже, тем лучше (типичные значения 0,2-0,6 дБ). Они напрямую влияют на коэффициент усиления системы и энергопотребление. Изоляция – это ослабление обратных сигналов. Чем выше, тем лучше (типичные значения 18-23 дБ). Они напрямую влияют на уровень защиты источника сигнала и эффективность изоляции при передаче/приеме.

В: Какую мощность могут выдерживать высоковольтные изоляторы/циркуляторы?

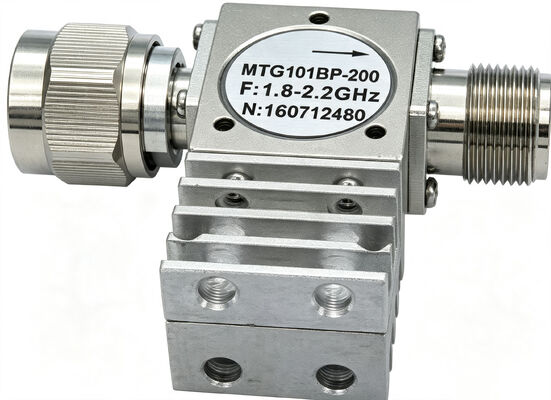

О: Эта серия предлагает высоковольтные модели со средней мощностью до 2000 Вт и пиковой мощностью до 10000 Вт (в импульсном режиме). Конкретная мощность зависит от частоты, полосы пропускания, типа разъема и условий теплоотвода. Высоковольтные модели обычно используют разъемы типа N или L29 и оснащены радиаторами.
