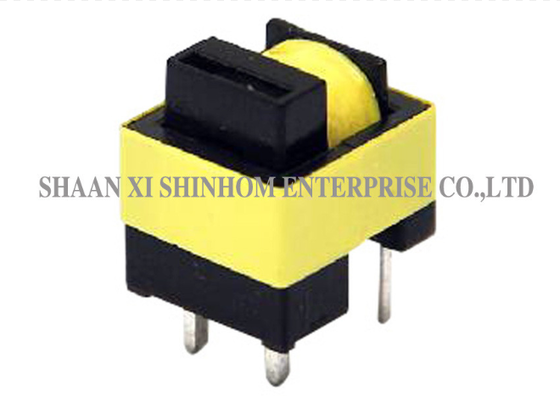

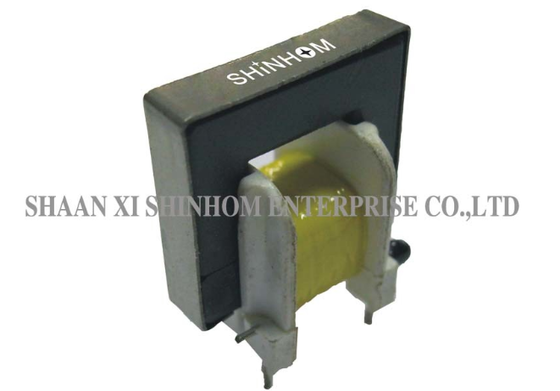

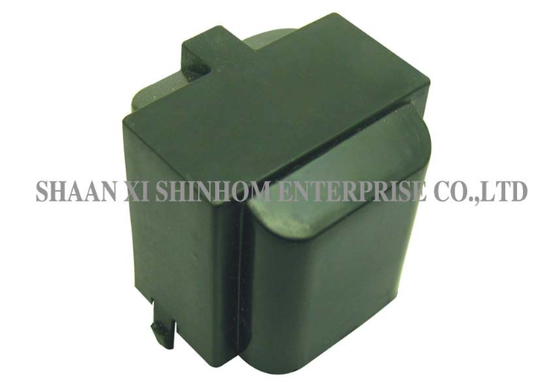

SMD высокочастотный трансформатор тока серии ACST014-016 низкого профиля для преобразователей постоянного тока и IP/OP устройств

Трансформатор токаACST014-016предназначен для сглаживающей фильтрации выходного сигнала импульсных источников питания, подавления электромагнитных помех/радиочастотных помех и преобразования постоянного тока. Номинальный ток составляет до10А. Доступны четыре варианта коэффициента трансформации: 1:1000, 1:2000, 1:2500 и 1:3000, подходящие для различных требований к точности выборки. Продукт используеттороидальный сердечникинизкопрофильную конструкцию. Он монтируется непосредственно на печатную плату. Корпус изготовлен изогнестойкого материала PBT 94V0с эпоксидным заполнением, обеспечивающим стабильную и надежную конструкцию. Сопротивление изоляции: ≥100 МОм (500 В постоянного тока). Испытание на выдерживаемое напряжение: 4000 В/1 мА/60 секунд, обеспечивающее высокую безопасность. Широко используется всглаживающей фильтрации выходного сигнала импульсных источников питания, подавлении всплесков и пульсаций, фильтрации электромагнитных помех/радиочастотных помех и преобразовании постоянного тока.

1.  Низкопрофильный, монтируется непосредственно на печатную плату.
2.  Корпус PBT 94V0, огнестойкая эпоксидная смола, стабильный.
3.  Высокочастотный тороидальный трансформатор тока
4.  Диапазон тока: до 10А максимум
5.  Коэффициент трансформации: 1:1000, 1:2000, 1:2500, 1:3000

1.  Выходные и сглаживающие цепи импульсных источников питания
2.  Используется в качестве дросселя для высокочастотных импульсных источников питания
3.  Меры противодействия всплескам пульсаций
4.  Фильтры электромагнитных помех/радиочастотных помех
5.  Преобразователи постоянного тока
6.  IP и OP устройства

1.  Рабочий диапазон частот: 20 Гц ~ 500 Гц
2.  Сопротивление изоляции: 500 В постоянного тока >100 МОм
3.  Hi-Pot: 4000 В 1 мА 60 с
4.  Диапазон рабочих температур: -25℃ до +85℃
5.  Температура хранения: -40℃ до +105℃
6.  Термостойкость при пайке: 260℃ в течение 10 секунд
7.  Маркировка: номер детали и код даты

Примечание: Технические характеристики продукта могут быть изменены по индивидуальному заказу.

В: Какие варианты коэффициента трансформации доступны? Как выбрать?

О: Серия ACST014-016 предлагает четыре варианта коэффициента трансформации: 1:1000, 1:2000, 1:2500 и 1:3000. Более высокий коэффициент трансформации означает более низкий вторичный выходной ток, подходящий для измерения меньших токов или для использования с высокочувствительными схемами выборки. Выбор должен основываться на диапазоне измеряемого тока и чувствительности нижестоящей схемы выборки. Мы рекомендуем обратиться в службу технической поддержки для получения рекомендаций.

В: Каковы преимущества корпуса PBT 94V0?

О: PBT обладает отличной электрической изоляцией и механической прочностью. 94V0 класс огнестойкости гарантирует, что материал не воспламеняется легко при аномальных условиях нагрева. В сочетании с эпоксидным заполнением конструкция продукта стабильна, термостойка и влагостойка, подходит для требовательных сред источников питания.
