Электрический трансформатор разделенного ядра настоящий, трансформатор зеро участка настоящий

переговоров
MOQ
negotiable
цена
Electrical Split Core Current Transformer , Zero Phase Current Transformer
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
настоящий ряд: 5~3000А
выходной: 0-10В или 0-5А
Точность: 0,2、 1,0、 0,5
Структура катушки: Toroidal
Номер катушки: Автотрансформатор
Настраиваемые: Да
Выделить:

разделенное ядр кт

,

тип настоящий трансформатор разделенного ядра

Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия СКТК671
Оплата и доставка Условия
Упаковывая детали: коробка
Время доставки: 4~8 недель
Условия оплаты: T/T
Поставка способности: 10000/month
Характер продукции

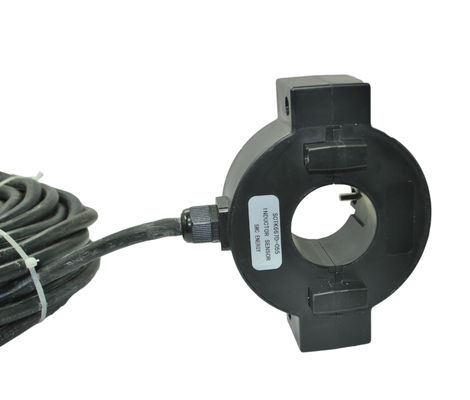

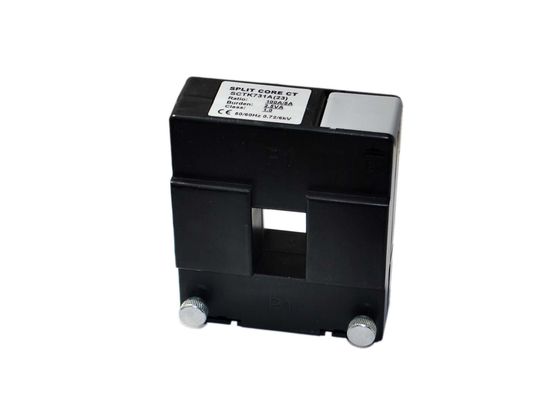

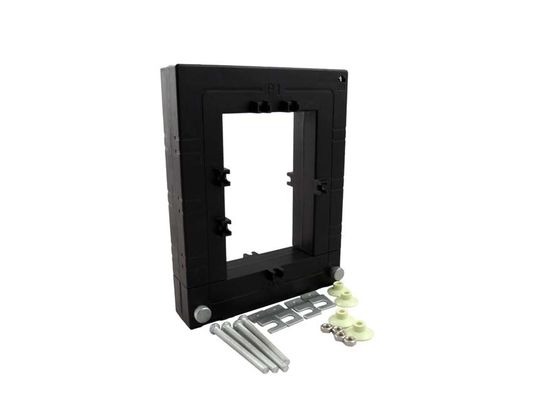

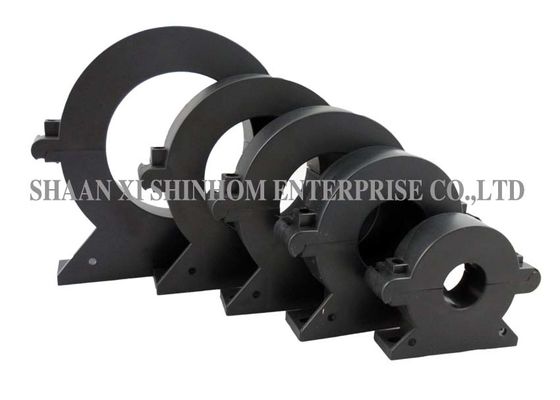

Трансформатор тока со сплит-сердечником серии SCTK671 с входным током от 5 до 3000 А и трансформаторами тока нулевой фазы, высокая точность

  • Трансформаторы тока серии SCTK671 были специально разработаны для облегчения их установки в новых или уже существующих сетях.
  • Они могут быть установлены без размыкания кабеля или цепи шин.
  • Внутренний прецизионный резистор на вторичной обмотке ТТ обеспечивает низкое безопасное выходное напряжение.


Особенности:

  1. Трансформатор тока с расщепленным сердечником CT
  2. Диапазон тестирования: вход от 5 до 3000 А переменного тока, выход 0-10 В (переменного тока) или 0-5 А
  3. Использование эпоксидной смолы и хорошая сейсмическая характеристика
  4. Используйте перфорированный способ, прост в установке
  5. Использование материала с высокой проницаемостью, широкий диапазон измерений
  6. Небольшой объем, красивый внешний вид, щедрое, гибкое использование
  7. Это может сэкономить время и затраты на установку

Приложения:

  1. Электрический пожарный мониторинг
  2. Противопожарная система утечки
  3. Электромагнитное реле защиты
  4. Микрокомпьютерная защита и прочее.

Электрический параметр

частота 50-400Hz
Номинальный вход 5A-3000A
Диапазон измерения 5% В-130% В
Номинальная мощность 0-10 В (переменный ток) или 0-5 А
соотношение ≤ ± 0,2%
Угол фазы ≤ ± 10 мин
Диэлектрическая прочность 2.5KV / 1мА / 1min
Сопротивление изоляции DC500V / 100MΩmin


Механический параметр

случай ПК / UL94-V0
бобина PBT
ядро Кремниевая сталь
Внутренняя структура эпоксидная смола
строительство Галстук
Рабочая температура -25 ℃ ~ 75 ℃
Рабочая влажность ≤85%
Выходное соединение UL101522AWGWire (twinstedwire) 2,5м



Тип выбора

P / N

Номинальный вход

(А)

Выход (мА / В) точность Размеры (мм)
Ø В С D Е F г ЧАС Ø1 Ø2
SCTK671A-025

5-400A

(5,100,400A)

0-200mA

0-10В

0.2,0.5,1.0

25 80 75 22 56 73 53 21 17 5 5
SCTK671A-045

50-1000A

(50,400,1000A)

0-500mA

0-10В

0.2,0.5,1.0 45 108 107 26 71 100 74 24 13 5 5
SCTK671A-065

100-1500A

(100,1000,1500A)

0-500mA

0-10В

0.2,0.5,1.0 65 128 127 26 91 120 94 27 17 5 5
SCTK671A-080

500-2000A

(500,1500,2000A)

0-500mA

0-10В

0.2,0.5,1.0 80 144 144 28 97 134 104 27 17 5 5
SCTK671A-100

800-3000A

(800,2500,3000A)

0-600mA

0-10В

0.2,0.5,1.0 100 174 174 30 126 162 120 27 17 5 5



Примечания: спецификации продукта могут быть настроены
