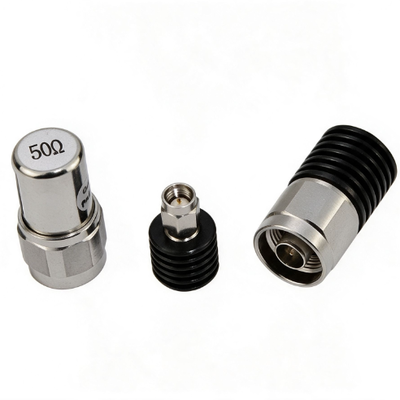

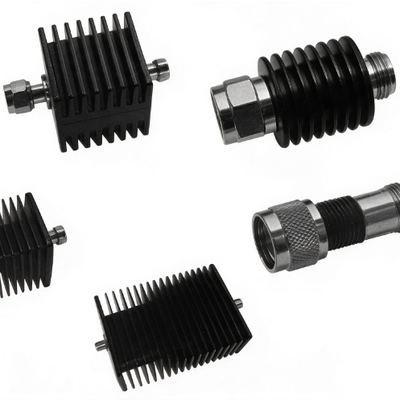

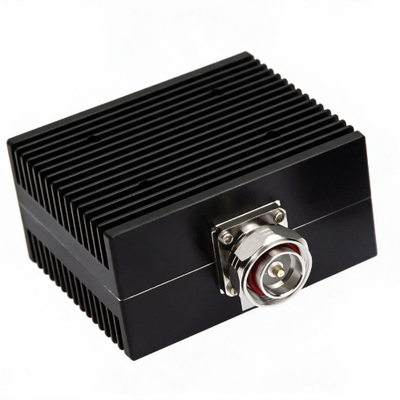

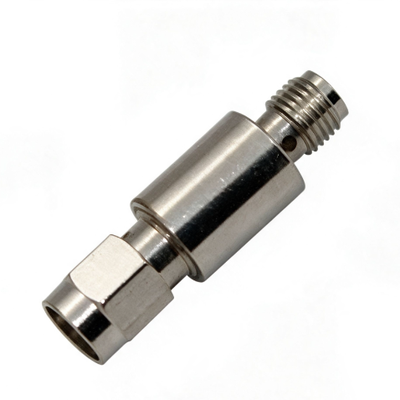

Коаксиальные фиксированные аттенюаторы и оконечные устройства DC-67 ГГц 2–1000 Вт для контрольно-измерительных систем и систем связи

Эта серияКоаксиальные фиксированные аттенуаторыи терминации предназначен для радиочастотных/микроволновых систем. Прямой до 67 ГГц. Покрытие диапазона мощностиот 2 до 1000 ВтСтандартный импеданс -50ΩПродукт предлагает несколько типов разъемов, включая:1.85 мм,20,4 мм,2.92 мм,3.5 мм,SMA,SSMP,N,ТНК, и7/16 (DIN)Они адаптируются к различным испытательным и измерительным оборудованиям и коммуникационным системам.конструкция с низкой VSWRобеспечивает отличное сопоставление импеданс, уменьшая отражение сигнала и потерю мощности.испытания и измерения,базовые станции связи,Усилители мощности, имногоканальные системы испытаний старения.

• Диапазон частот DC до 67 ГГц

• Диапазон мощности от 2 до 1000 Вт

• Стандартная импеданс 50Ω

• Низкий VSWR отличное совпадение импеданс

• Различные типы разъемов

• Высокоточные значения затухания

• Операционная температура от -55°C до +125°C

• Соответствует требованиям RoHS

• Системы испытаний и измерений радиочастот

• Сопоставление мощности базовой станции связи

• Выходные этапы усилителя мощности

• Терминалы спутниковой связи

• Многоканальные подсистемы испытаний старения

• Нагрузки на антенны

• Порты совпадения микроволновых устройств

Вопрос: В чем разница между фиксированными аттенуаторами и окончаниями?

О: Фиксированные аттенуаторы используются для уменьшения мощности сигнала с помощью точных соотношений (например, 3dB, 6dB, 10dB, 20dB, 30dB, 40dB, 50dB, 60dB и т.д.).Они обычно используются для регулировки мощности и соответствия уровня сигналаТерминаторы в основном используются для поглощения энергии сигнала и сопоставления импеданса для предотвращения отражения сигнала.

Вопрос: Как выбрать правильный тип разъема?

Ответ: Выбор соединителя зависит в основном от частоты работы, мощности и совместимости системы.1.85 ммподдерживает до 67 ГГц.20,4 ммподдерживает до 50 ГГц.2.92 ммподдерживает до 42 ГГц.3.5 ммподдерживает до 26,5 ГГц.SMA/N/TNCВысокая частота требует меньшего размера разъема. При выборе убедитесь, что тип разъема соответствует портам вашего оборудования.

Вопрос: Какое влияние VSWR оказывает на систему?

Чем ближе VSWR к1:1, тем лучше совпадение импеданса, что приводит к меньшему отражению сигнала и более высокой эффективности передачи мощности.и может даже повредить компоненты усилителя мощностиЭта серия предлагает VSWR как ниже1.20:1, обеспечивая превосходные характеристики совпадения импеданс.

Вопрос: В чем разница между пиковой и средней мощностью?

А:Средняя мощностьотносится к долгосрочной способности обрабатывать мощность в условиях непрерывной волны (CW).Пиковая мощностьПиковая мощность обычно намного выше средней мощности, но ограничена шириной импульса и рабочим циклом.рассматривать оба на основе типа сигнала (CW или импульс).
