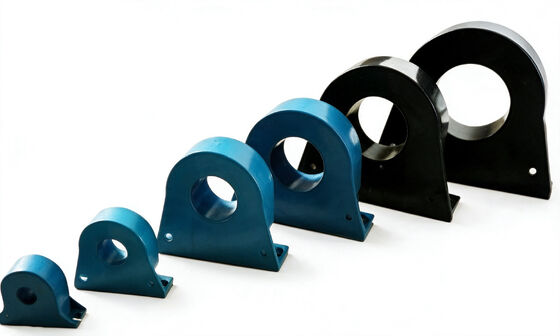

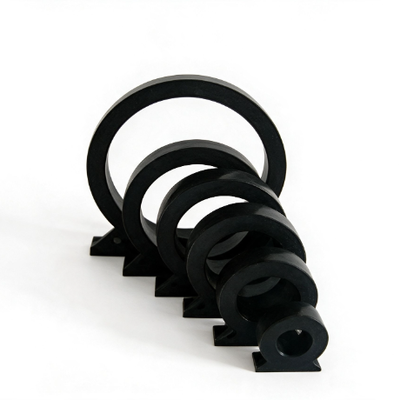

Миниатюрные винты монтируемые на трансформаторе тока серии SCT 0-5000A для мониторинга и защиты мощности

ВМиниатюрный трансформатор тока на винтовой установке серии SCTпредназначен для мониторинга и защиты мощности.0-5000Ас мощностью0-500 мА.Продукт используетс винтовой установкойВнутреннее окно большое, что позволяет кабелям высокого тока или медным шинам проходить прямо через него.Внутренний точный резистор соединен параллельно с вторичной обмотка, обеспечивая безопасный выход низкого напряжения. Это экономит время установки и затраты.≤ ± 0,1%Ошибка фазового угла:≤±5 минутОн отвечает требованиям высокой точности измерений.ABS/UL94-V0Внутренняя отделка эпоксидная.ПермалойилинанокристаллическиеМатериал, подходящий для суровой среды.системы распределения энергии,Мониторинг двигателей,Управление освещением,КВК, исистемы управления автоматизацией.

• Номинальный вход 0-5000A
• Диапазон измерений 5%In до 120%In
• Номинальная выходная мощность 0-500mA
• Ошибка соотношения: ≤ ± 0,1%
• Ошибка фазового угла ≤ ± 5 минут
• Диапазон частот ¥ 50-400 Гц
• Диэлектрическая прочность 2,5 КВ/1 мА/1 минута
• Сопротивление изоляции ≥ 1000MΩ (DC500V)
• Материал корпуса ∙ ABS/UL94-V0 огнеупорный
• Материал ядра ️ вечный сплав или нанокристаллический

• Мониторинг тока системы распределения электроэнергии
• Измерение и защита тока двигателя
• Мониторинг мощности системы освещения
• Мониторинг тока воздушного компрессора
• Системы HVAC
• Устройства защиты реле
• Оборудование для мониторинга мощности и энергии
• Системы управления автоматизацией

Вопрос: Какова точность соотношения этого трансформатора тока?

А:Серия SCTпредлагает точность соотношения≤ ± 0,1%и ошибки фазового угла≤±5 минутЭто класс высокой точности. Он подходит для мониторинга мощности, измерения энергии и защиты реле, требующих высокой точности измерений.

Вопрос: Какова структура одноразового отвода?

Ответ: Одноразовая структура питания означает, что измеренный кабель или медный редуктор проходит непосредственно через центральное окно трансформатора.Во время установкиДля наилучшей точности измерений измеряемый проводник должен проходить через центр окна.

Вопрос: Почему вторичный выход является безопасным низким напряжением?

A: Вторичная обмотка соединяется параллельно с внутренним точным сопротивлением, которое преобразует текущий сигнал в выходный сигнал низкого напряжения (≤ 0,5 ВТакже эта конструкция исключает необходимость в внешних резисторах для отбора проб, экономия времени и затрат на установку.
