Резистор RF чипа 2W-800W DC-18GHz для базовых станций и испытательного оборудования

Эта серияRF чип резисторы, оконечные устройства и аттенюаторы предназначены для высокочастотных силовых цепей. В нем используются материалы подложки AlN (нитрид алюминия) или Al₂O₃ (оксид алюминия), обеспечивающие превосходное рассеивание тепла и термическую стабильность. Стандартное сопротивление составляет 50 Ом. Диапазон мощности составляет от 2 Вт до 800 Вт. Диапазон частот от постоянного тока до 18 ГГц. Доступно несколько типов корпусов, включая стили для крепления чипов, выводов и фланцев. Они адаптируются к различным требованиям к компоновке радиочастотных схем. Они широко используются в базовых станциях связи, испытательном и измерительном оборудовании, усилителях мощности, изоляторах.

• Стандартное сопротивление – 50 Ом
• Допуск сопротивления – ±3%, ±5%
• Диапазон мощности – от 2 Вт до 800 Вт.
• Диапазон частот – от постоянного тока до 18 ГГц
• Материал подложки – AlN, Al₂O₃.
• Температурный коэффициент – ±150ppm/°C
• Рабочая температура – ​​от -55°C до +175°C.
• Материал электрода – никель + серебро.

• Усилители мощности базовой станции связи
• Радиочастотное испытательное и измерительное оборудование
• Терминалы спутниковой связи
• Радиочастотные изоляторы и циркуляторы
• Оборудование для передачи вещательного телевидения
• Медицинское радиочастотное оборудование
• Системы авионики

Вопрос: Каковы преимущества подложки AlN по сравнению с Al₂O₃?

О: AlN (нитрид алюминия) обеспечивает более высокую теплопроводность (приблизительно 170 Вт/мК), обеспечивая лучшее рассеивание тепла для мощных радиочастотных приложений. Al₂O₃ (оксид алюминия) дешевле и подходит для применений малой и средней мощности. Оба обеспечивают хорошую изоляцию и термическую стабильность. Выбор зависит от уровня мощности и бюджета.

Вопрос: Какое влияние КСВН оказывает на радиочастотные системы?

О: Чем ближе КСВН к 1:1, тем лучше согласование импедансов, что приводит к меньшему отражению сигнала и более высокой эффективности передачи мощности. В этой серии КСВ составляет всего 1,20:1, обеспечивая превосходное согласование импеданса в широком диапазоне частот и уменьшая отражение сигнала и потери мощности.

Вопрос: Как выбрать номинальную мощность оконечных устройств?

О: Номинальная мощность оконечного устройства должна в 1,5–2 раза превышать фактическую радиочастотную мощность, чтобы обеспечить долгосрочную надежную работу. Также следует учитывать температуру окружающей среды и условия рассеивания тепла. При работе при температуре выше 70°C требуется снижение номинальных характеристик в соответствии с кривой снижения мощности. Эта серия охватывает мощность от 2 до 800 Вт для удовлетворения различных требований к мощности.

Вопрос: Какие типы пакетов поддерживаются этой серией?

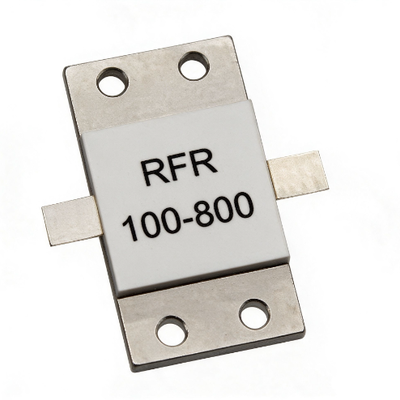

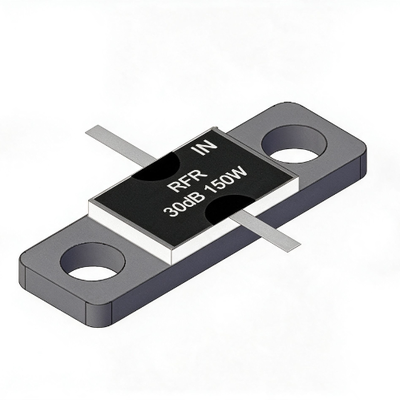

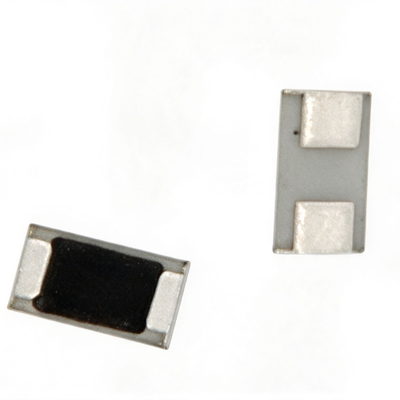

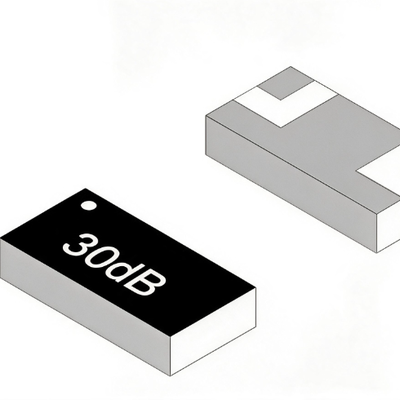

О: Поддерживаются три типа корпуса: чип (SMD), с выводами и фланцевое крепление. Тип чипа подходит для автоматизированных производственных линий SMT. Выводной тип подходит для ручной пайки и прототипирования. Фланцевое крепление обеспечивает наилучший отвод тепла и подходит для применений с высокой мощностью.
