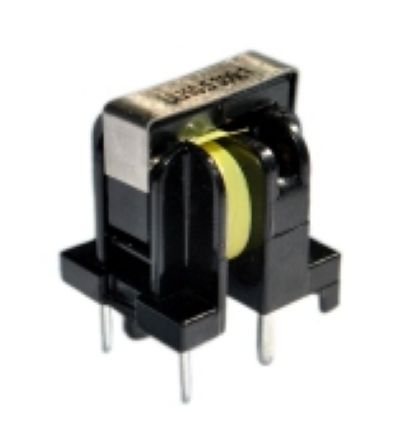

Трансформатор защитного тока серии ACST11 для систем мониторинга и испытаний

Серия ACST11Трансформатор тока защитного класса принимаетконструкция с разделенной шпулькой (разделенная рамка), обеспечивая превосходные изоляционные характеристики идиэлектрическая прочность до 3000 В (среднеквадратичное значение). Он подходит для таких применений, как контроль защитного тока, испытания систем защиты и электрохимический мониторинг.

Этот трансформатор тока соответствуетСертифицированные UL стандарты системы изоляции класса B, обеспечивая безопасную и надежную работу в промышленных условиях. Его компактная конструкция позволяет легко интегрировать его в оборудование с ограниченным пространством.

Серия ACST11 предлагает несколько вариантов коэффициента трансформации: отот 100 до 1500 оборотов, с диапазоном вторичной индуктивностиот 40 мГн до 6800 мГни максимальный номинальный первичный ток отот 12 А до 300 А, что обеспечивает гибкую адаптацию к различным требованиям к измерению и измерению тока.

• Изоляция класса B по UL– Высокая термическая стойкость, надежная работа

• Диэлектрическая прочность 3000 В (среднеквадратичное значение)– Отличная изоляция безопасности

• Конструкция с разделенной шпулькой– Улучшенная изоляция, превосходная безопасность

• Компактная упаковка– Экономит место на печатной плате

• Диапазон передаточного отношения– от 100Т до 1500Т

• Вторичная индуктивность– от 40 мГн до 6800 мГн

• Макс. первичный ток– от 12 А до 300 А

• Контроль тока защиты– Защита от сверхтоков в энергосистемах

• Тестирование систем защиты– Тестирование устройства релейной защиты

• Электрохимический мониторинг– Обнаружение тока в электрохимических процессах

• Промышленное контрольное оборудование– Защита двигателя и контроль состояния

• Системы электроснабжения– Измерение тока импульсного источника питания

Вопрос: Каков класс изоляции трансформатора тока серии ACST11?

А:Серия ACST11 соответствует сертифицированной UL системе изоляции класса B (термостойкость 130°C) и обеспечивает диэлектрическую прочность до 3000 В (среднеквадратичное значение), обеспечивая высокую безопасность и надежность в требовательных приложениях.

Вопрос: Каковы преимущества конструкции с разделенной шпулькой?

А:Разъемная структура катушки улучшает разделение первичной и вторичной изоляции, повышая выдерживаемое напряжение. Это также упрощает процессы намотки, что помогает снизить сложность производства и общую стоимость производства.

Вопрос: Как выбрать модель с подходящим соотношением оборотов?

А:Выбор должен основываться на максимальном первичном токе приложения. Например, если максимальный ток составляет 200 А, рекомендуется выбратьACST11-201 (номинальный ток до 270 А)обеспечить достаточный расчетный запас и надежную работу.
