| настоящий ряд: | 100~1000А | выходной: | 5A / 1А |
|---|---|---|---|
| Структура катушки: | Toroidal | Измеряя ряд: | 5%Ин-130%Ин |
| Частота: | 50-400Hz | Настраиваемые: | Да |
| Высокий свет: | тип настоящий трансформатор разделенного ядра,датчик течения разделенного ядра |
||

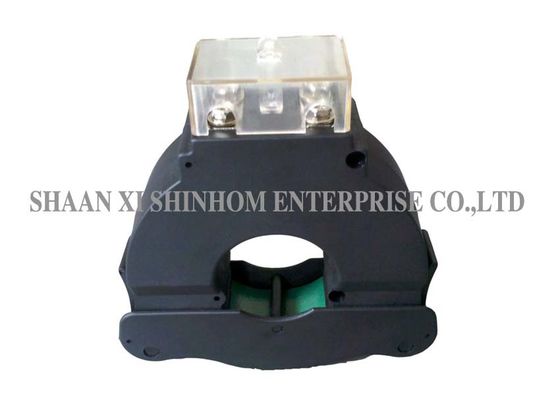

SCTK667A Серия Split Core Вход от 100 до 1000A CT, Трансформаторы тока, Датчик тока
Модифицированный (разделенный) трансформатор тока серии SCTK667A был специально разработан для облегчения их установки в новых или уже существующих сетях. Они могут быть установлены без размыкания кабеля или цепи шин. Внутренний прецизионный резистор на вторичной обмотке ТТ обеспечивает низкое безопасное выходное напряжение. Это может сэкономить время и затраты на установку. В основном используется в
Особенности:
Электрический параметр
| частота | 50-400Hz |
| Номинальный вход | 100A-1000A |
| Диапазон измерения | 5% В-130% В |
| Номинальная мощность | 5A / 1A |
| соотношение | ≤ ± 0,5% |
| Угол фазы | ≤ ± 30 мин |
| Диэлектрическая прочность | 2.5KV / 1мА / 1min |
| Сопротивление изоляции | DC500V / 100MΩmi |
Механический параметр
| случай | PA / UL94-V0 |
| бобина | Пенсильвания |
| ядро | Кремниевая сталь |
| Внутренняя структура | эпоксидная смола |
| строительство | Галстук |
| Рабочая температура | -25 ℃ ~ 75 ℃ |
| Рабочая влажность | ≤85% |
| Выходное соединение | Терминал |
Тип выбора
| Ввод, вывод | Нагрузка (ВА) / Класс | Ввод, вывод | Нагрузка (ВА) / Класс | ||||
| (А) | 0,5 | 1,0 | 3.0 | (А) | 0,5 | 1,0 | 3.0 |
| 100/5 | 1,5 | 2.5 | 3,75 | 100/1 | 1,5 | 2.5 | 3,75 |
| 150/5 | 1,5 | 2.5 | 3,75 | 150/1 | 1,5 | 2.5 | 3,75 |
| 200/5 | 1,5 | 2.5 | 5 | 200/1 | 1,5 | 2.5 | 5 |
| 250/5 | 1,5 | 2.5 | 5 | 250/1 | 1,5 | 2.5 | 5 |
| 300/5 | 2.5 | 2.5 | 5 | 300/1 | 1,5 | 2.5 | 5 |
| 400/5 | 2.5 | 3,75 | 5 | 400/1 | 2.5 | 3,75 | 5 |
| 500/5 | 2.5 | 3,75 | 5 | 500/1 | 2.5 | 3,75 | 5 |
| 600/5 | 2.5 | 3,75 | 5 | 600/1 | 2.5 | 3,75 | 5 |
| 800/5 | 5 | 10 | 15 | 800/1 | 5 | 10 | 15 |
| 1000/5 | 5 | 10 | 15 | 1000/1 | 5 | 10 | 15 |
Примечания: спецификации продукта могут быть настроены
