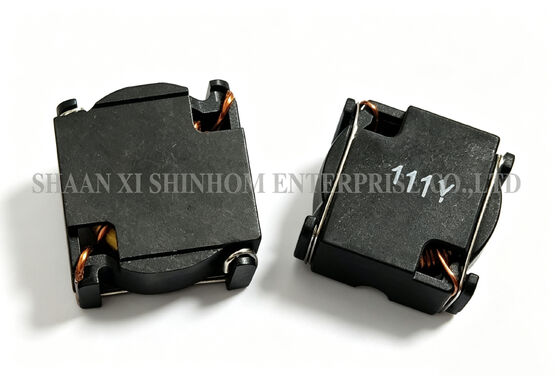

Тороидальный ферритовый синфазный дроссель SMD серии STRF06, сильноточный для постоянного/переменного тока и фильтрации помех

Вопрос: В чем преимущество индуктивности 6,8 мГн при синфазной фильтрации?

А:6,8 мГниндуктивность обеспечивает высокий синфазный импеданс. Он обеспечивает лучшее подавление синфазного шума в диапазоне низких и средних частот, особенно в диапазоне низких частот.150 кГц-30 МГцдирижировал группой EMI. Для силовых конструкций, требующих строгого соблюдения требований по электромагнитным помехам, ключевыми фильтрующими компонентами являются синфазные дроссели с высокой индуктивностью.

Вопрос: Каковы преимущества тороидального сердечника по сравнению с другими конструкциями сердечника?

A: Тороидальный сердечник имеет замкнутую структуру магнитной цепи. Магнитный поток сконцентрирован внутри сердечника, что приводит к очень низкому потоку рассеяния. Излучение электромагнитных помех намного ниже, чем у индукторов с I-сердечником или с открытым сердечником. Тороидальный сердечник также имеет высокую магнитную проницаемость, поэтому для того же значения индуктивности требуется меньше витков. Это приводит к снижению DCR и повышению эффективности.

Вопрос: Как определяется номинальный ток IDC?

A: IDC определяется как значение постоянного тока, вызывающее повышение температуры в катушке примерно на 40°C. В реальных условиях эксплуатации убедитесь, что максимальная рабочая температура окружающей среды плюс повышение собственной температуры не превышает 125°C. При выборе предусмотрите достаточный запас для обеспечения долгосрочной надежности.
