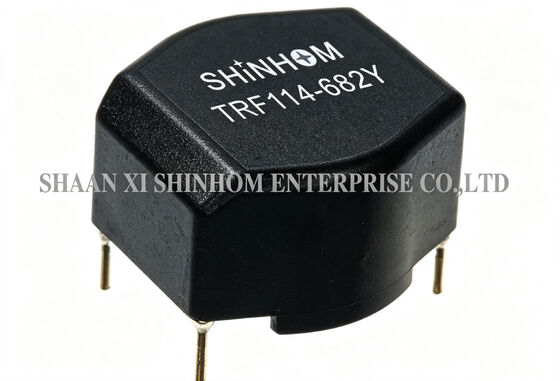

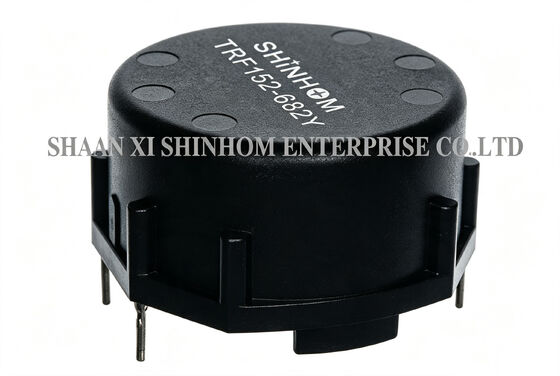

Широкотемпературный тороидальный дроссель синфазного тока серии TRF для ЖК/плазменных телевизоров и периферийных устройств компьютера

Тороидальный синфазный дроссель серии TRF имеет пластиковый корпус и тороидальный сердечник. Номинальный ток составляет от 0,3 А до 8 А. Диапазон индуктивности от 0,7 мГн до 100 мГн (двойная обмотка). Диапазон резонансной частоты синфазного режима составляет от 100 кГц до 3 МГц. Пластиковый корпус обеспечивает превосходную механическую прочность и защиту от окружающей среды, подходит для различных суровых условий эксплуатации. Низкое сопротивление постоянному току и низкий нагрев обеспечивают эффективную работу. Доступны различные варианты корпусов для монтажа на печатную плату, соответствующие различным требованиям к компоновке. Диапазон рабочих температур: от -40°C до +105°C. Термостойкость при пайке: 260°C/10 секунд. Широко используется для подавления шумов в линиях переменного/постоянного тока и постоянного/постоянного тока, в системах связи, автомобильной электронике, телевизорах LCD/PDP и периферийных устройствах компьютеров.

• Номинальный ток от 0,3 А до 8 А
• Двойные дроссели от 0,7 мГн до 100 мГн
• Превосходная механическая прочность
• Синфазная резонансная частота от 100 кГц до 3 МГц
• Высокая надежность и различные корпуса для монтажа на печатную плату
• Низкое сопротивление и нагрев

• Подавление шумов в линиях постоянного/постоянного тока, переменного/постоянного тока
• Системы связи
• Автомобильные системы
• Телевизоры LCD/PDP
• Периферийное оборудование компьютеров

1. Допуск индуктивности ±50% -30%
2. Максимальное рабочее напряжение: 250 В при 40°C
3. Максимальный ток: номинальный ток переменного/постоянного тока А при 40°C
4. Hi-Pot 1500 В переменного тока между обмотками 3 сек.
5. Измерение индуктивности: 10 кГц 0,1 В HP4284A
6. Сопротивление постоянному току: QuadTech 1880 Milliohmmeter
7. Максимальный импульсный ток 10 мс: 20 × IDC
8. Рабочая температура: от -40°C до +105°C
9. Температура хранения: от -40°C до +105°C
10. Термостойкость при пайке: 260°C в течение 10 секунд

Примечание: 102, 112, 114, 142, 122, 152 горизонтальные
202, 212, 214, 242, 222, 252 вертикальные

Примечание: Спецификации продукта могут быть изменены.
