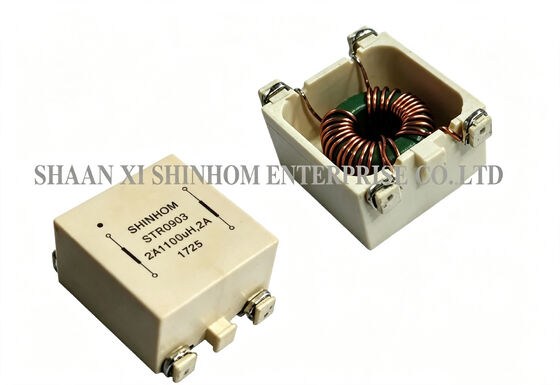

Низкоемкостной дроссель синфазных помех серии STR0903 UL94-V0 для подавления синфазных помех

Серия STR0903В тороидальном синфазном индукторе SMD используется конструкция с разделенной обмоткой и однослойной обмоткой. Он обеспечивает чрезвычайно низкую межобмоточную емкость и самый высокий импеданс синфазного сигнала в широком диапазоне частот (50 Гц–500 кГц), обеспечивая превосходные характеристики подавления синфазных помех. Продукт имеет примерно0,8% индуктивность рассеяния, который также обеспечивает некоторую возможность подавления дифференциального режима.SMD-пакетподдерживает пайку в паровой фазе и инфракрасную пайку оплавлением, с термостойкостью при пайке260°С/10 секунд. Он широко используется вкомпактные электронные балласты,импульсные источники питанияи различныеподавление синфазных помехприложения.

• Разделенная обмотка – наименьшая межобмоточная емкость.
• Однослойная обмотка – самый высокий синфазный импеданс
• Диапазон частот – от 50 Гц до 500 кГц
• Индуктивность утечки – около 0,8% (подавление дифференциального режима)
• Соответствует стандартам безопасности UL/CSA/IEC
• Класс воспламеняемости материала – UL94-V0.
• Рабочее напряжение – 250 В переменного тока.
• Рабочая температура – ​​от -40°C до +105°C.

• Подавление синфазных помех
• Компактные электронные балласты в лампах
• Компактные импульсные источники питания

• Рабочее напряжение: 250 В переменного тока
• IDC Max: определяется при наложении
• Тест индуктивности: HP4284A 10 кГц 0,1 В
• RDC:QuadTech 1880 Миллиомметр
• Рабочая температура: от -40 ℃ до + 105 ℃.
• Температура хранения: от -40 ℃ до + 105 ℃.
• Повышение температуры 40 ℃ Макс.
• Методы пайки: паровая фаза, инфракрасное оплавление.
• Устойчивость к пайке: 260 ℃ в течение 10 секунд.
• Устойчивость к растворителям: Соответствует MIL-STD-202E.
