Серия высокочастотных тороидальных общего режима удушителей TRF для подавления шума линий переменного тока и постоянного тока

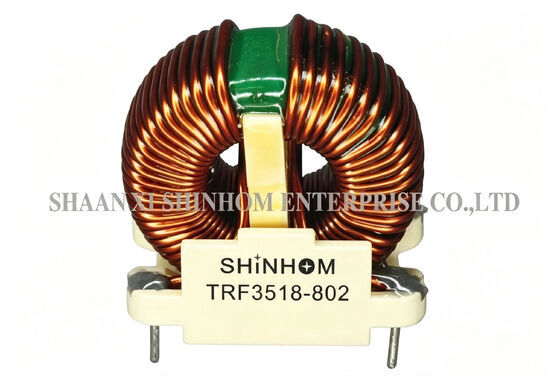

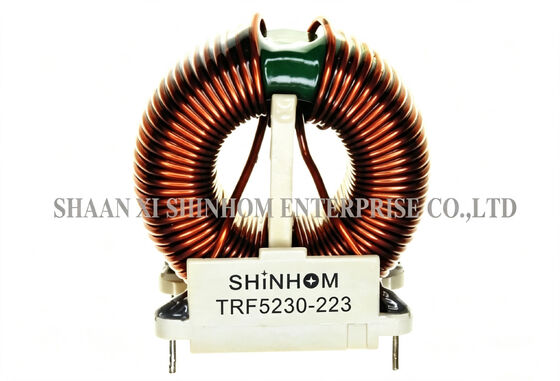

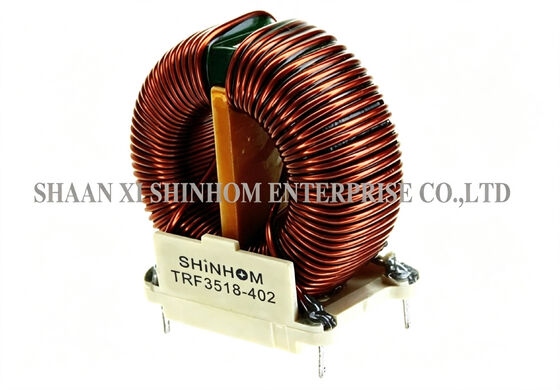

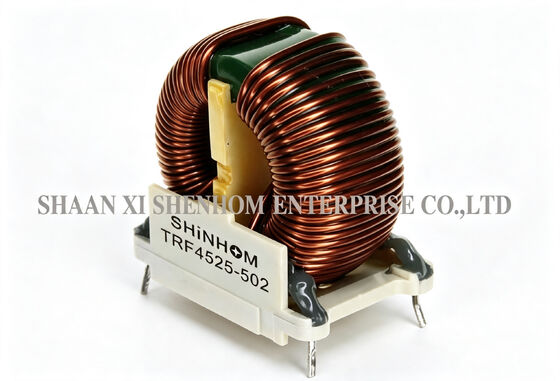

серия ТРФВ высокочастотном тороидальном синфазном дросселе используется тороидальный сердечник и конструкция с двойной обмоткой. Номинальный ток составляет от 1,5 А до 18 А. Индуктивность варьируется от 1 мГн до 120 мГн. Частота синфазного резонанса находится в диапазоне от 100 кГц до 3 МГц. Продукт обладает превосходной механической прочностью, низким DCR и низким повышением температуры. Он эффективно устраняет электромагнитные помехи в силовых и сигнальных цепях. Доступно несколько монтажных корпусов для печатных плат, отвечающих различным требованиям к компоновке. Диапазон рабочих температур: от -40°C до +105°C. Он широко используется в системах подавления шума в линиях переменного/постоянного и постоянного/постоянного тока, системах связи, автомобильной электронике, ЖК-телевизорах и компьютерных периферийных устройствах.

• Номинал от 1,5 А до 18 А
• Двойные дроссели от 1 до 120 мА
• Отличная механическая прочность
• Синфазный резонанс от 100 кГц до 3 МГц
• Высокая надежность и вариант корпуса для монтажа на печатной плате
• Низкое сопротивление и повышение температуры

• Подавление линейного шума постоянного/постоянного и переменного/постоянного тока
• Система связи
• Автомобильные системы
• LCD/PDPTтелевизоры
• Компьютерное периферийное оборудование соответствует стандартам FCC VCCI CISPR FTZ и т. д., устраняя электромагнитные помехи в силовых и сигнальных цепях.

• Допуск индуктивности +50% -30%
• Максимальное рабочее напряжение: 250 В при 40 ℃
• IDC Max: номинальный переменный/постоянный ток A при 40 ℃
• Обмотка Hi-Pot 1500 В переменного тока на обмотку 3S.
• Тестирование индуктивности: 10 кГц, 0,1 В HP4284A
• RDC:QuadTech 1880 Миллиомметр
• Импульсный ток Макс. 10 мс: 20X IDC
• Рабочая температура: от -40 ℃ до + 105 ℃.
• Температура хранения: от -40℃℃ до +105℃℃.
• Устойчивость к пайке: 260 ℃ в течение 10 секунд.

Вопрос: Каким стандартам EMI соответствует этот продукт?

Ответ: Синфазные дроссели серии TRF соответствуют международным стандартам EMI, включая FCC, VCCI, CISPR и FTZ. Они помогают вашим продуктам пройти испытания на соответствие требованиям по излучению и снизить электромагнитные помехи в силовых и сигнальных линиях.

Вопрос: Каково значение синфазной резонансной частоты 100–3 МГц?

О: Синфазные дроссели обеспечивают максимальное сопротивление синфазного сигнала вблизи резонансной частоты, обеспечивая оптимальное подавление шума. Диапазон резонансных частот 100–3 МГц охватывает основные диапазоны частот электромагнитных помех импульсных источников питания и цифровых схем, обеспечивая эффективное подавление синфазных помех в критических диапазонах частот.

Вопрос: Как допуск индуктивности +50%/-30% влияет на выбор?

О: Этот диапазон допуска означает, что фактическая индуктивность может быть на 50 % выше или на 30 % ниже номинального значения. В приложениях с фильтрацией электромагнитных помех при выборе убедитесь, что индуктивность соответствует минимальным требованиям к фильтрации во всем диапазоне температур и рабочего тока. Мы рекомендуем предусматривать достаточный запас в критических проектах.
