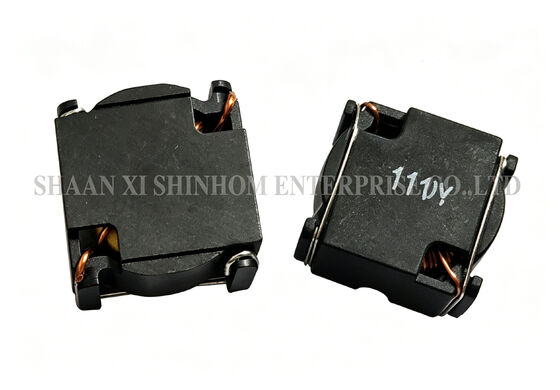

Высокопоточный SMD Toroidal Common Mode Choke STRF01 Серия высокая импеданс для преобразователей постоянного тока-DC

5000 шт.
MOQ
Возможен торг
цена
High Current SMD Toroidal Common Mode Choke STRF01 Series High Impedance for DC-DC Converters
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Индуктивность: 650 мкГн~15000 мкГн
Номинальный ток: 1,0 А~3,6 А
Значение индуктора: фиксированный индуктор
Транспортный пакет: Картонная коробка
Спецификация: РоХС/СГС/УЛ/ИСО9001
Размер: 16,38*14,2*11 мм
Выделить:

SMD Toroidal Common Mode Choke (Тороидальная удушья общего режима SMD)

,

Общий режим удушение высокого тока
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS/ISO/UL/CE/IATF16949/CNAS
Номер модели: Серия STRF01
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 100000/Месяц
Характер продукции

Сильноточный синфазный индуктор серии STRF01, синфазный дроссель с тороидальным сердечником Ферти SMT, предназначенный для преобразователей постоянного тока в постоянный ток

Серия СТРФ01Сильноточный тороидальный синфазный дроссель SMD предназначен для преобразователей постоянного тока и переменного тока в постоянный ток. В изделии используется ферритовый тороидальный сердечник, обеспечивающий высокий импеданс синфазного сигнала в широком диапазоне частот и обеспечивающий превосходные характеристики подавления электромагнитных и радиочастотных помех. Низкопрофильный корпус SMD экономит место на печатной плате. Высокая токовая мощность и низкий DCR обеспечивают эффективное преобразование энергии. Диапазон рабочих температур составляет от -40°C до +125°C (включая повышение собственной температуры), подходит для различных суровых условий. Он широко используется в преобразователях постоянного тока/переменного тока в постоянный ток, источниках питания настольных компьютеров/ноутбуков, коммуникационном оборудовании, автомобильной электронике и ЖК-телевизорах.

Функции

  • Тороидальный ферритовый сердечник – высокий синфазный импеданс
  • Превосходные характеристики подавления электромагнитных/радиочастотных помех
  • Низкопрофильная конструкция SMD – экономит место
  • Высокая пропускная способность по току
  • Низкий DCR – низкие потери мощности
  • Рабочая температура – ​​от -40°C до +125°C.
  • Совместимость с пайкой оплавлением
  • Не содержит свинца – соответствует требованиям RoHS

Приложения

  • Преобразователи постоянного тока
  • Преобразователи переменного тока в постоянный
  • Входная фильтрация (последовательный режим)
  • Подавление электромагнитных и радиочастотных помех
  • Блоки питания для настольных компьютеров/ноутбуков
  • ЖК-мониторы
  • Оборудование связи
  • Автомобильные электронные системы

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

ИДЦ
Темп. подъем 40 ℃ Макс.
Тест индуктивности
HP4284A 100 кГц 0,1 В
РДЦ
QuadTech 1880 Миллиомметр
Методы пайки
Паровая фаза, инфракрасное оплавление
Устойчивость к нагреву при пайке
260 ℃ в течение 10 секунд
Устойчивость к растворителям
Соответствует MIL-STD-202E
Масса
1,5 грамма, тип.
Лента и катушка
700/катушка

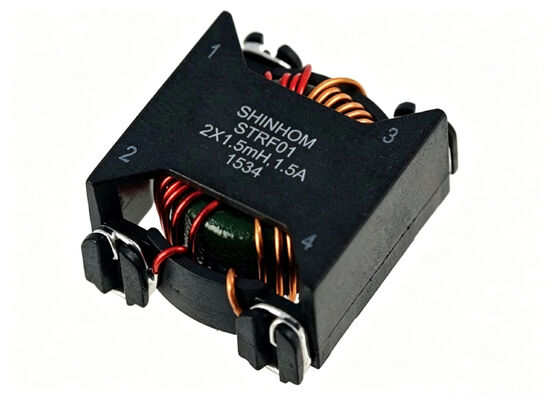

Высокопоточный SMD Toroidal Common Mode Choke STRF01 Серия высокая импеданс для преобразователей постоянного тока-DC

Высокопоточный SMD Toroidal Common Mode Choke STRF01 Серия высокая импеданс для преобразователей постоянного тока-DC

Больше размеров на выбор

Высокопоточный SMD Toroidal Common Mode Choke STRF01 Серия высокая импеданс для преобразователей постоянного тока-DC

Примечание. Технические характеристики продукта могут быть изменены.

Часто задаваемые вопросы

Вопрос: Каковы преимущества тороидального сердечника по сравнению с другими конструкциями сердечника?

A: Тороидальный сердечник имеет замкнутую структуру магнитной цепи. Магнитный поток сконцентрирован внутри сердечника, что приводит к очень низкому потоку рассеяния. Излучение электромагнитных помех намного ниже, чем у индукторов с I-сердечником или с открытым сердечником. Тороидальный сердечник также имеет высокую магнитную проницаемость, поэтому для того же значения индуктивности требуется меньше витков. Это приводит к снижению DCR и повышению эффективности.

Вопрос: Как выбрать номинальный ток?

О: При выборе убедитесь, что максимальный рабочий ток не превышает номинальное значение, и учитывайте температурное снижение номинальных характеристик. Мы рекомендуем выбирать номинальный ток как минимум в 1,2–1,5 раза превышающий максимальный рабочий ток, чтобы предотвратить насыщение сердечника, которое может снизить эффективность фильтрации. Также убедитесь, что температура компонента (температура окружающей среды + повышение температуры) не превышает 125°C.

Вопрос: Поддерживает ли этот продукт пайку оплавлением? Какова термостойкость?

А:Да.Серия СТРФ01использует корпус SMD и совместим с пайкой оплавлением. Низкопрофильный дизайн и небольшой размер делают его пригодным для автоматизированных производственных линий SMT. Конкретный профиль температуры оплавления см. в техническом описании продукта.
