LEF20 Series Common Mode Power Line Choke with High Resonance Frequency Low Audible Noise and Symmetric Interference Suppression

5000
MOQ
LEF20 Series Common Mode Power Line Choke with High Resonance Frequency Low Audible Noise and Symmetric Interference Suppression
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Диапазон индуктивности: от 3,3 мГн до 100 мГн
ДЦР макс.: от 200 мОм до 6600 мОм
Индуктивность утечки: от 65 мкГн до 2000 мкГн
Текущий диапазон: от 0,3 А до 1,8 А
Структура обмотки: Раздел 2
Основная информация
Место происхождения: Китай
Фирменное наименование: SHINHOM
Сертификация: RoHS/ISO/UL/CE/IATF16949/CNAS
Номер модели: ЛЕФ20
Документ: LEF20 Common mode_.pdf
Оплата и доставка Условия
Время доставки: 2~8недель
Условия оплаты: Л/К, Т/Т
Характер продукции

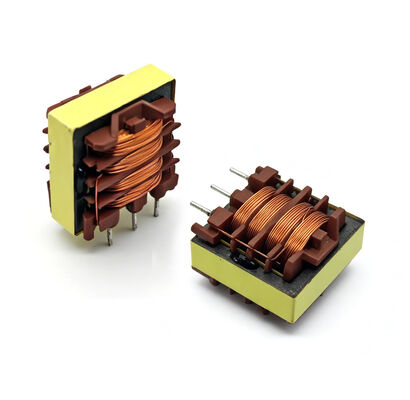

LEF20 Series Common Mode Power Line Choke
Product Overview

The LEF20 series common mode power line choke is engineered for effective suppression of common-mode interference. Featuring a 2-section winding structure, it delivers high resonance frequency, high pulse strength, and low audible noise. With approximately 2% leakage inductance, it provides symmetric interference suppression. The series complies with EN 60938-2 (VDE 0565-2) and UL 1283 standards, is RoHS-compliant, and suitable for wave soldering processes.

Key Features
  • High resonance frequency thanks to 2-section winding
  • High pulse strength
  • Low whirring noise
  • Approximately 2% leakage inductance for symmetric interference suppression
  • Suitable for wave soldering
  • Compliant with EN 60938-2 (VDE 0565-2) and UL 1283
  • RoHS-compliant
Applications
  • Suppression of common-mode interference
  • Electronic ballasts for lamps
  • Switch-mode power supplies for consumer electronics
Standard Specifications (@25°C)
Part Number Inductance (mH) +50%/-30% @10kHz, 0.1V DCR (mΩ) Max Leakage Inductance (μH) typ. @10kHz, 0.1V Current Range (A)
LEF20-332Y-1.8A 3.3 200 65 1.8
LEF20-682Y-1.3A 6.8 370 140 1.3
LEF20-103Y-1.0A 10 630 200 1.0
LEF20-153Y-0.8A 15 950 300 0.8
LEF20-273Y-0.65A 27 1600 550 0.65
LEF20-393Y-0.55A 39 2200 800 0.55
LEF20-473Y-0.45A 47 2800 950 0.45
LEF20-683Y-0.35A 68 4400 1300 0.35
LEF20-104Y-0.3A 100 6600 2000 0.30
