Компактный фильтр общего режима для подавления высокоскоростного интерфейса EMI в ограниченных пространствах

5000
MOQ

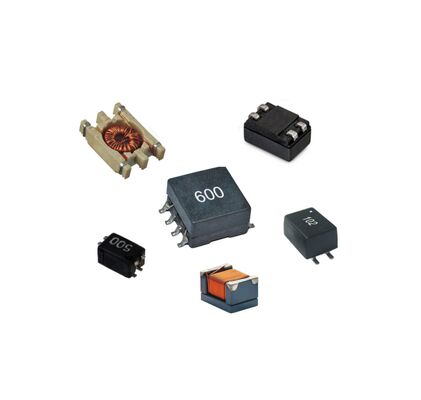

Compact Wire Wound Common Mode Filter for High-Speed Interface EMI Suppression in Space-Constrained Applications
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Выделить:

Компактный синфазный фильтр

,

Удушение на проволочной ране

,

Компонент подавления электромагнитных помех высокоскоростного интерфейса
Основная информация
Место происхождения: Китай
Фирменное наименование: SHINHOM
Сертификация: RoHS
Номер модели: Серия SF1210F-3W
Документ: SF1210F-3W Series_.pdf
Оплата и доставка Условия
Время доставки: 2~8недель
Условия оплаты: Л/К, Т/Т
Характер продукции
Серия компактных фильтров общего режима для высокоскоростного интерфейса EMI

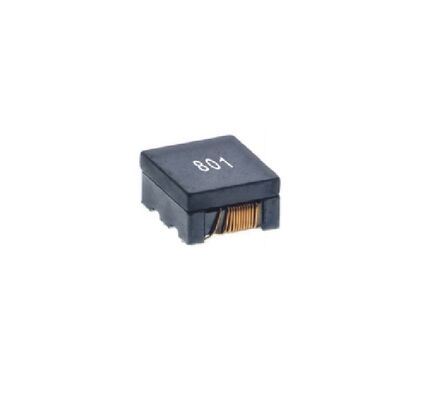

Проектированный для обеспечения надежной фильтрации шума в ограниченных пространствах, серия SF1210F-3W предлагает выбор высокопроизводительныхфильтры общего режимав компактный отпечаток.Удушения из проволокиСтроительство, эта серия обеспечивает необходимыеКомпоненты для подавления ЭМИфункциональность с опциями импеданса общего режима 160Ω, 240Ω и 500Ω при частоте 100 МГц.Он включает рекомендуемую схему PCB и шаблоны шаблонов, чтобы обеспечить оптимальную производительность и производительность.Полностью соответствует стандартам RoHS и безгалогенов, работает надежно в диапазоне температуры от -40°C до +125°C.
Ключевые особенности
  • Импеданс общего режима (@100МГц):160Ω, 240Ω или 500Ω (±25%, в зависимости от модели)
  • Сопротивление постоянного тока (DCR):До 0,21Ω (макс.)
  • Номинальный ток:До 500mA (максимум)
  • Номинальное напряжение:50 Vdc (максимум)
  • Выдерживать напряжение:125 Vdc (максимум)
  • Сопротивление изоляции:10 МΩ (мин)
  • Строительство:Тип проволочного заворачивания для надежной высокочастотной работы
  • Поддержка проектирования:Включает в себя рекомендованный образ наземного ПКБ и штенцель с пастой для сварки
  • Соответствие:100% без свинца, без галогенов, соответствует требованиям RoHS
  • Рабочая температура:-40°C до +125°C (включая повышение самотемпературы)
Заявления
  • EMI-фильтрация для высокоскоростных дифференциальных линий передачи данных (например, USB 3.0/3).1, HDMI, DisplayPort, MIPI)
  • Снижение шума в портативной и носимой потребительской электронике
  • Улучшение целостности сигнала в коммуникационных модулях (Wi-Fi, Bluetooth)
  • Фильтрация линий электропередачи в цифровых схемах и датчиках низкого тока
  • Решения EMC на уровне плат в сетевом оборудовании и приставках
Часто задаваемые вопросы
Как выбрать между 160Ω, 240Ω и 500Ω моделями импеданса?
Выбор зависит от частоты и амплитуды шума общего режима, который необходимо подавить.Рассмотрите свой специфический профиль ИПВ и требования соответствияМодель 500Ω предлагает наиболее сильное подавление на частоте 100 МГц.
Почему рекомендуемая схема PCB и шаблоны шаблонов важны?
Эти рекомендации помогают оптимизировать высокочастотную производительность фильтра, минимизируя паразитарное воздействие и обеспечивая надежные, последовательные сварные соединения во время сборки поверхности,уменьшение производственных дефектов.
Может ли эта серия использоваться для фильтрации линий электропередач?
Да, но обратите внимание на номинальный ток (максимум 500 мА). Он подходит для фильтрации шума на низкоточных линиях питания или сигнальных линиях с преимуществом постоянного тока.обеспечить, чтобы текущий рейтинг выбранной модели не был превышен.
Какая польза от конструкции с проволокой в этом контексте?
Конструкция с проволокой обычно позволяет получить более высокий импеданс общего режима и лучшую производительность при высоких частотах по сравнению с некоторыми многослойными керамическими фильтрами,что делает его более эффективным для подавления EMI в быстрых цифровых интерфейсах.
