Удушение обычного режима с 800Ω @ 100MHz импеданцией, без свинца и компактного дизайна для подавления EMI

5000
MOQ

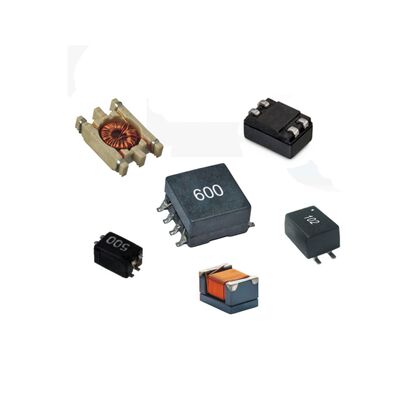

Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Выделить:

Синфазный дроссель 800 Ом при 100 МГц

,

Дроссель с бессвинцовой проволокой

,

Компактный компонент подавления электромагнитных помех
Основная информация
Место происхождения: Китай
Фирменное наименование: SHINHOM
Сертификация: RoHS

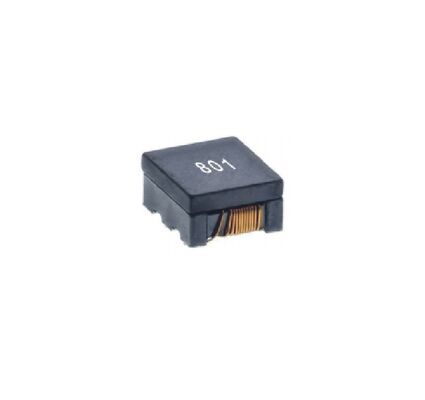

Номер модели: SF1008F-3W-801Y
Документ: SF1008F-3W-801Y_.pdf
Оплата и доставка Условия
Время доставки: 2~8недель
Условия оплаты: Л/К, Т/Т
Характер продукции
Фильтр общего режима высокопроизводительной проволочной раны для подавления EMI
Проектированный для эффективного подавления электромагнитных помех (ЭМИ) в высокоскоростных линиях передачи данных и электропередачи, SF1008F-3W-801YУдушения из проволокиобеспечивает высокую импедантность общего режима на частоте 100 МГц, обеспечивая отличную производительность подавления шума.фильтр общего режима, он идеально подходит для ограниченных пространством приложений.Компонент подавления ИМИ100% свободный от свинца, галогенов и соответствующий требованиям RoHS, отвечающий строгим экологическим стандартам.обеспечивает надежную производительность в требовательных условиях.
Основные характеристики
Параметр Стоимость
Импеданс общего режима @ 100 МГц 800Ω ±25%
Номинальное напряжение (макс.) 20 В
Номинальный ток (макс.) 0.15А
Сопротивление постоянного тока (DCR) (макс.) 1.6Ω
Сопротивление изоляции (мин) 10МΩ
Диапазон рабочей температуры от -40°C до +125°C
Характеристики продукта
  • Конструкция проволочной раны для надежных характеристик
  • 100% свободный от свинца, галогенов и соответствующий требованиям RoHS
  • Небольшие размеры и низкий профиль конструкции
  • Широкий диапазон температур работы, включая повышение самотемпературы
  • Высокое импедантное состояние общего режима для эффективного подавления EMI
Заявления
  • Фильтрация шума в высокоскоростных дифференциальных линиях передачи данных (USB, HDMI, LVDS)
  • Устранение EMI в компактных электронных устройствах и модулях
  • Оборудование связи и сетевые устройства
  • Потребительская электроника, требующая строгого соблюдения требований по ЭМК
  • Автомобильные информационно-развлекательные и управляющие системы
Часто задаваемые вопросы
Каково основное преимущество фильтра общего режима с проволокой по сравнению с другими типами?
Конструкция проволочной раны обычно позволяет повысить импеданс общего режима и улучшить высокочастотную производительность по сравнению с многослойными типами чипов,что делает его более эффективным для подавления EMI в критических приложениях целостности сигнала.
Как я интерпретирую значение импеданса 800Ω @100MHz?
Это означает, что фильтр имеет импеданс 800Ω (типичный) к обычным шумовым токам на частоте 100 МГц.Более высокое импедантное воздействие на частоту шума приводит к большему ослаблению этого шума.
Может ли этот фильтр обрабатывать более высокие токи для применения в линейках электропередач?
Номинальный ток составляет 0,15 А Макс. Он предназначен для сигналов с низким током или линий электропередач. Для фильтрации силовой рельсы с более высоким током выберите модель с соответствующим более высоким номинальным током.
Что означает "без галогена" и почему это важно?
"Безгалоген" означает, что продукт не содержит хлора, брома или других галогенов выше определенных пороговых значений.Это важно для экологической безопасности и часто требуется в инициативах по экологической электронике, поскольку он уменьшает выбросы токсичных газов в случае пожара.
