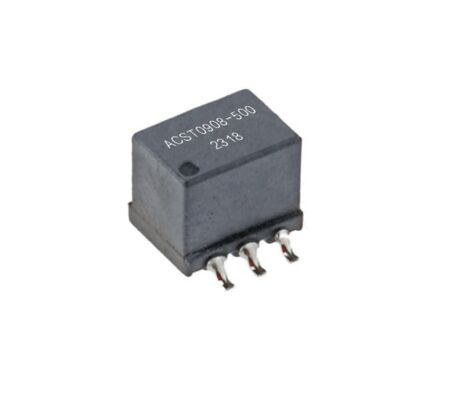

Высокоточный трансформатор тока для измерения первичного тока 15A, вторичной индуктивности 60 мГн, для мониторинга мощности на печатной плате в диапазоне частот от 50 кГц до 500 кГц

5000
MOQ
High-Accuracy 15A Primary Current 60 mH Secondary Inductance Current Sense Transformer for 50 kHz to 500 kHz PCB Power Monitoring
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Выделить:

Токовый трансформатор для измерения первичного тока 15A

,

Вторичная индуктивность 60 мГн датчика переменного тока

,

Токовый трансформатор для монтажа на печатную плату
Основная информация
Место происхождения: Китай
Фирменное наименование: SHINHOM
Сертификация: RoHS
Номер модели: ACST0908
Документ: ACST0908 Series_.pdf
Оплата и доставка Условия
Время доставки: 2 ~ 8 недели
Условия оплаты: Л/К, Т/Т
Характер продукции
Высокоточный компактный трансформатор для измерения тока для мониторинга питания печатных плат
Серия ACST0908 - это высокопроизводительное семейство трансформаторов для измерения тока, разработанных для точного мониторинга переменного тока в современной силовой электронике. Разработанные для применения на печатных платах, эти компактные трансформаторы обеспечивают стабильные коэффициенты трансформации, низкое сопротивление постоянному току и высокую изоляцию, что делает их идеальными для импульсных источников питания, схем управления двигателями, систем освещения и оборудования промышленной автоматизации.
С номинальными токами первичной обмотки 15 А и индуктивностью вторичной обмотки до 60 мГн серия ACST0908 обеспечивает надежную работу в широком диапазоне частот от 50 кГц до 500 кГц. Каждая модель имеет оптимизированную конструкцию для обеспечения стабильной точности выходного сигнала и отличной термической стабильности в различных условиях нагрузки.
Являясь частью передовых датчиков переменного тока, используемых в мониторинге питания и петлях обратной связи, серия ACST0908 помогает инженерам достичь повышения эффективности, безопасности и контроля в критически важных системах переменного тока.
Основные характеристики
  • Конструкция, соответствующая RoHS
    Обеспечивает использование экологически безопасных материалов, подходящих для современной электронной сборки.
  • Точные варианты коэффициента трансформации
    Доступны в конфигурациях 1:50, 1:100 и 1:200 для гибкого проектирования системы.
  • Высокочастотная работа
    Идеально подходит для приложений от 50 кГц до 500 кГц, поддерживая эффективную обратную связь SMPS и приводов двигателей.
  • Компактный корпус для монтажа на печатной плате
    Компактный дизайн, совместимый с автоматической пайкой оплавлением.
  • Высокая электрическая изоляция
    Выдерживает напряжение изоляции 1,2 кВ между первичной и вторичной обмотками.
  • Низкое сопротивление первичной обмотки
    Всего 7 мОм, минимизируя потери мощности в путях высокого тока.
  • Надежность при экстремальных температурах
    Рабочий диапазон в свободном воздухе: -40°C to +150°C
    Хранение: -40°C to +125°C
Электрические характеристики при 25 °C
Номер детали Коэффициент трансформации Вторичная индуктивность (мГн) Мин (10 кГц, 0,1 В) Максимальное сопротивление постоянному току (первичная / вторичная) Напряжение изоляции (кВ) Согласующее сопротивление для 1 Вout / 1 A in (Ом)
ACST0908-500 1:50 3.8 7,0 мОм / 0,5 Ом 1,2 кВ 50 Ом
ACST0908-101 1:100 14.8 7,0 мОм / 3,2 Ом 1,2 кВ 100 Ом
ACST0908-201 1:200 60.0 7,0 мОм / 6,6 Ом 1,2 кВ 200 Ом
Физические характеристики и информация о намотке
  • Размеры: 10,8 × 9,0 × 8,2 мм
  • Шаг выводов: 2,54 мм
  • Корпус для поверхностного монтажа
  • Рекомендуемая схема контактных площадок: компоновка 6,38 мм × 11,8 мм
  • Первичные выводы: 1-2-5-6
  • Вторичные выводы: 3-4
Применения
  • Авиационное и аэрокосмическое оборудование
    Точный мониторинг для критически важных систем переменного тока.
  • Подводные и морские устройства
    Стабильное измерение тока в суровых условиях окружающей среды.
  • Системы управления электростанциями
  • Транспортные устройства
    Поезда, корабли, автомобильные силовые модули.
  • Оборудование светодиодного/CCFL освещения
    Измерение обратной связи в высокочастотных схемах драйверов.
  • Управление двигателями и промышленная автоматизация
  • Оборудование для обработки данных
    Источники питания серверов, высокоэффективные преобразователи постоянного/переменного тока.
  • Системы предотвращения стихийных бедствий и мониторинга безопасности
