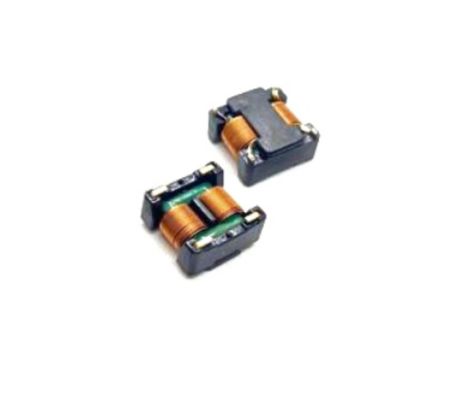

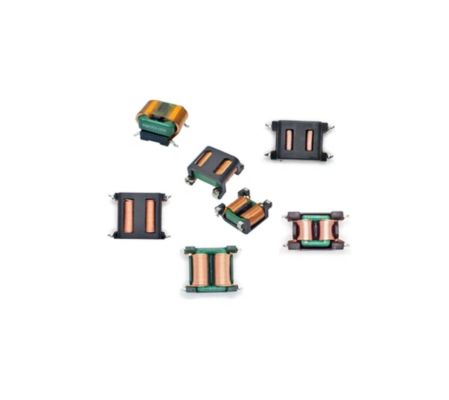

Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter

5000
MOQ
Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Выделить:

Общий дроссель с ультранизким сопротивлением постоянному току

,

Компактный SMD дроссель в синфазном режиме
Основная информация
Место происхождения: Китай
Фирменное наименование: SHINHOM
Сертификация: RoHS
Номер модели: SQS1010A
Документ: SQS1010A Series_.pdf
Оплата и доставка Условия
Время доставки: 2 ~ 8 недели
Условия оплаты: Л/К, Т/Т
Характер продукции
Компактный, высокопроизводительный плоский синфазный дроссель SMD со сверхнизким DCR для подавления помех источника питания
Серия SQS1010A, разработанная для современной силовой электроники, представляет собой линейку высококачественныхSMD индукторыспециально разработанный каксинфазные дросселидля превосходного подавления электромагнитных помех.
Ключевые особенности
  • Компактный плоский корпус SMD для проектирования печатных плат с ограниченным пространством
  • Конструкция с квадратным сердечником для малой утечки и снижения сопротивления постоянному току (DCR)
  • Материал с высокой проницаемостью обеспечивает высокий импеданс на низких частотах.
  • Отличное шумоподавление благодаря низкой паразитной емкости.
  • Высокое сопротивление изоляции и класс воспламеняемости UL94V-0.
  • Соответствует RoHS и REACH, подходит для мировых рынков
Технические характеристики
Номер детали Индуктивность Мин. (мГн) ДЦР Макс. (мОм) Номинальный ток (А) Калибр провода Повороты Ref.
SQS1010A-001 10 200 0,8 - 1,2 0,1*0,7 37
SQS1010A-002 10 200 1,0 - 1,5 0,1*1,0 37
Техническая информация и условия эксплуатации
  • Испытательная частота: 1,0 кГц, 0,25 В.
  • Номинальное напряжение: 80–265 В переменного тока
  • Выдерживаемое напряжение: 1,0 кВ переменного тока в течение 2 секунд.
  • Диапазон рабочих температур: от -25°C до +125°C (включая повышение температуры катушки)
  • Диапазон температур хранения: от -25°C до +100°C.
  • Сопротивление изоляции: 100 МОм мин. @ 500 В постоянного тока
Приложения
  • Импульсные источники питания (SMPS):Конструкции высокой плотности для бытового и промышленного оборудования
  • Бытовая электроника:ЖК-/LED-телевизоры, адаптеры питания для ноутбуков и зарядные устройства для аккумуляторов.
  • Бытовая техника:Управление питанием и фильтрация шума в различных бытовых устройствах
  • Промышленная электроника:Подавление шума линий электропередачи в системах управления и моторных приводах
