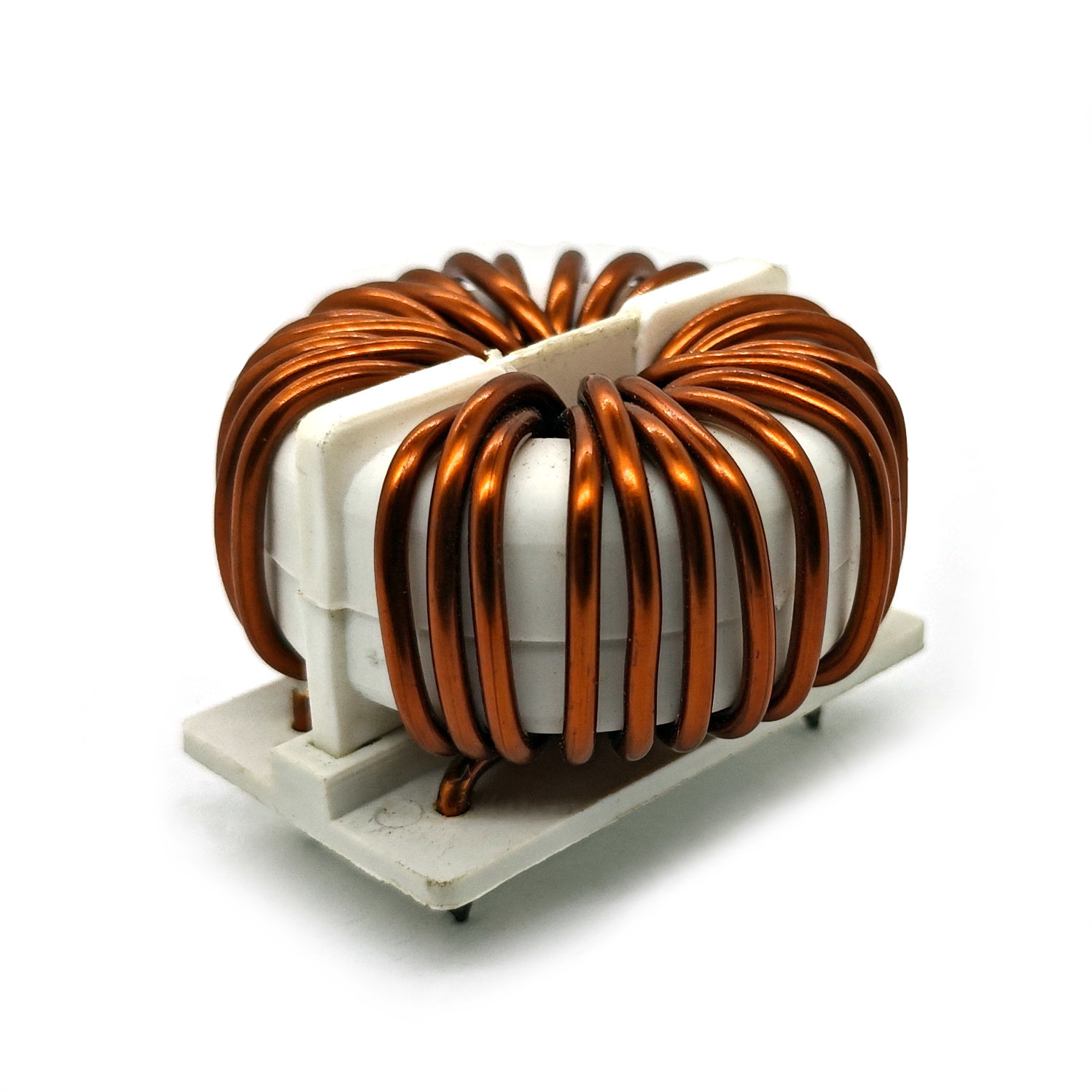

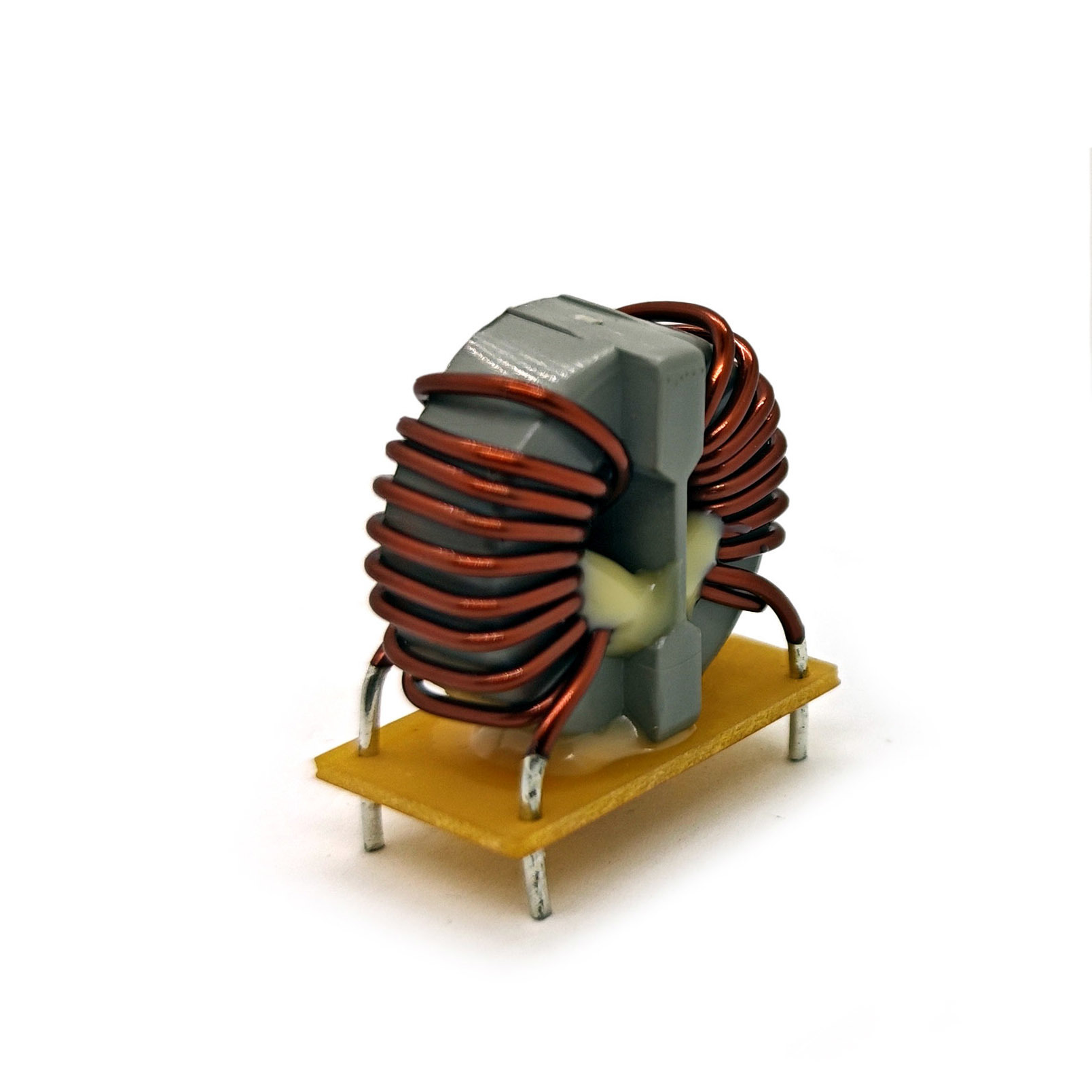

Общие дроссели синфазного сигнала серии TRF (OEM)

Проектирован для подавления электромагнитных помех (ЭМИ) в силовой электронике.Удушители общего режима серии TRF обеспечивают высокоэффективную фильтрацию шума с надежной температурной устойчивостью. Используя материалы, соответствующие требованиям RoHS, и сертификацию на воспламеняемость UL94V-0, эти удушители обеспечивают надежность в сложных условиях.Они легко интегрируются в системы питания переменного тока/ постоянного тока, требующие строгого соблюдения требований безопасности..

Модель TRF1608VT-601Y-5A

• Индуктивность:600 мХ ± 30% @ 1,0 кГц, 0,1 В

• Сопротивление постоянного тока (RDC):9.0 мΩ Макс

• Номинальный ток:5Максимально 0,0 A

• Номинальное напряжение:250 вака максимум

• Испытание высокой температуры:1.5 КВ, 2 мА, 2 с (с катушки на катушку)

• Рабочая температура:-20°C до +105°C (включая повышение самотемпературы)

• Физические размеры:

  • Высота: максимум 22,5 мм

  • Расстояние между булавками: 24,0 ± 0,5 мм / 20,0 ± 0,5 мм

• Соответствие:RoHS, UL94V-0, индекс кислорода ASTM > 28%

Сплавляемость:MIL-STD-202, Метод 208D

Модель TRF3615HT-202Y-20A

• Индуктивность:20,0 мГц Min @ 1,0 кГц, 0,1 В

• Сопротивление постоянного тока (RDC):6.0 мΩ Макс

• Номинальный ток:20Максимально 0,0 A

• Испытание высокой температуры:1.5 КВ, 2 мА, 2 с (с катушки на катушку)

• Рабочая температура:-20°C до +105°C (включая повышение самотемпературы)

• Физические размеры:

  • Длина: 47,5 мм (реф.), максимум 47,5 мм

  • Ширина: максимум 30,0 мм

  • Высота: 35,0 ± 0,5 мм / 15,0 ± 0,5 мм

  • Глубина булавки: 5,0 мм мин.

• Соответствие:RoHS, UL94V-0, индекс кислорода ASTM > 28%

• Сплавляемость:MIL-STD-202, Метод 208D

Заявления

• Потребительская электроника:Фильтрация шума в адаптерах переменного тока, светодиодных драйверах.

• Телекоммуникационное оборудование:Устранение EMI для линий передачи данных и с низкой мощностью.

• Промышленный контроль:Стабилизация сигнала в датчиках и модулях В/В.

• Медицинские изделия:Изоляция питания для портативного оборудования, требующая соблюдения требований.

• Системы высокого тока:Инверторы, двигатели и промышленные источники питания.

• Возобновляемая энергия:Солнечные инверторы, требующие фильтрации шума > 20 А.

• Станции зарядки электромобилей:Уменьшение влияния EMI при преобразовании высокого напряжения в постоянный ток/переменный ток.

• Серверные ПСУ:Стабилизация потоков в инфраструктуре центра обработки данных.
