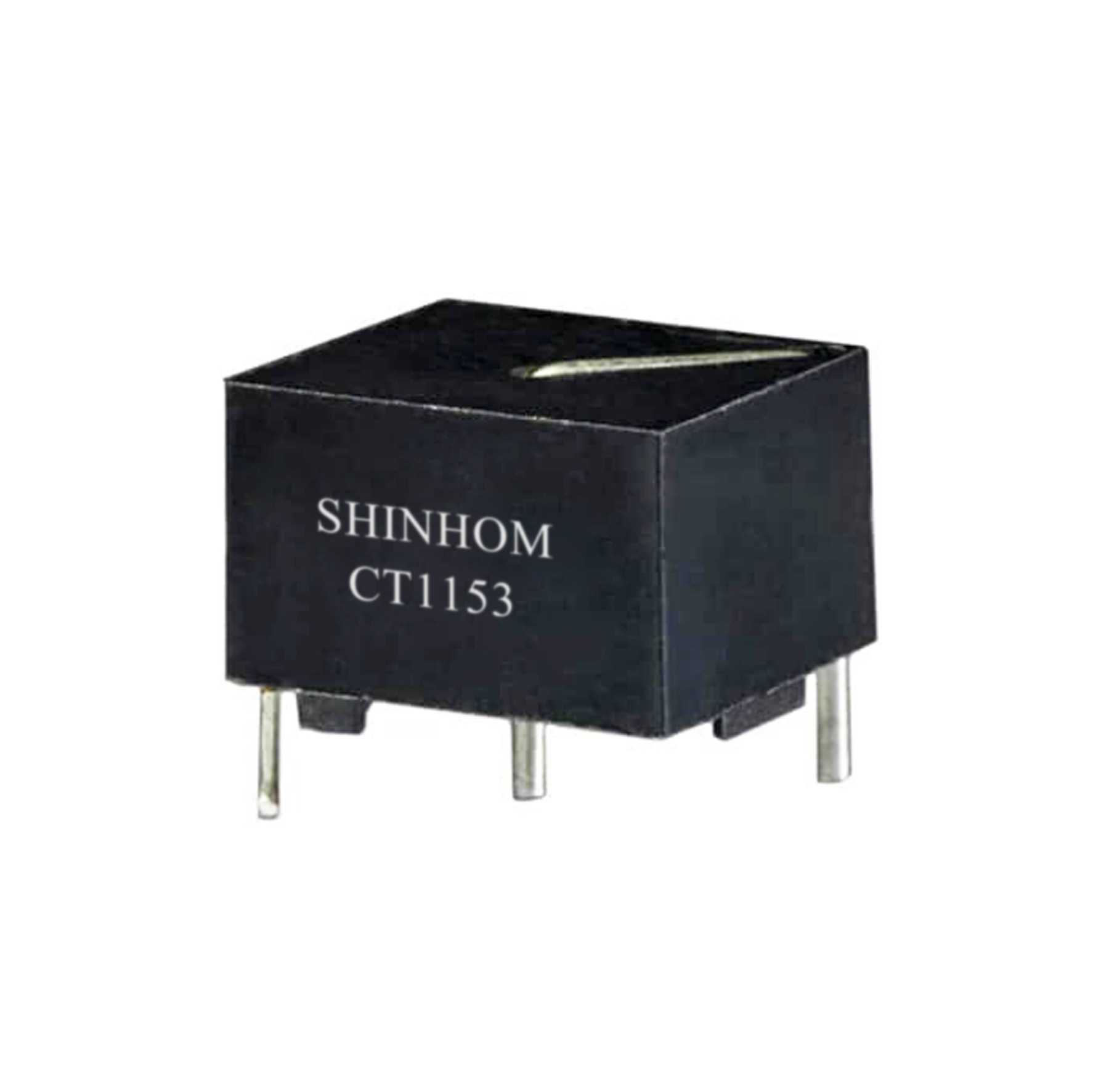

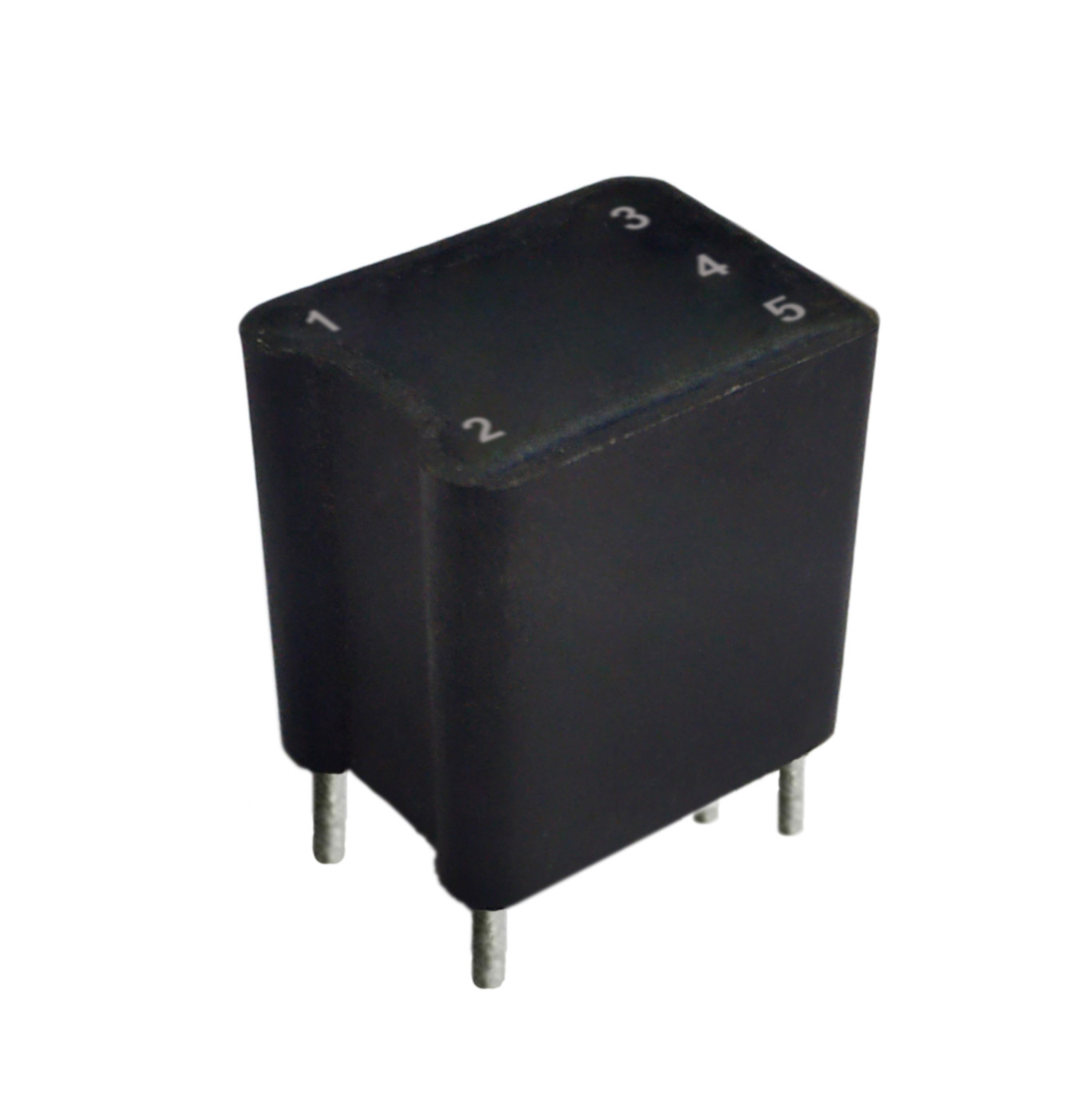

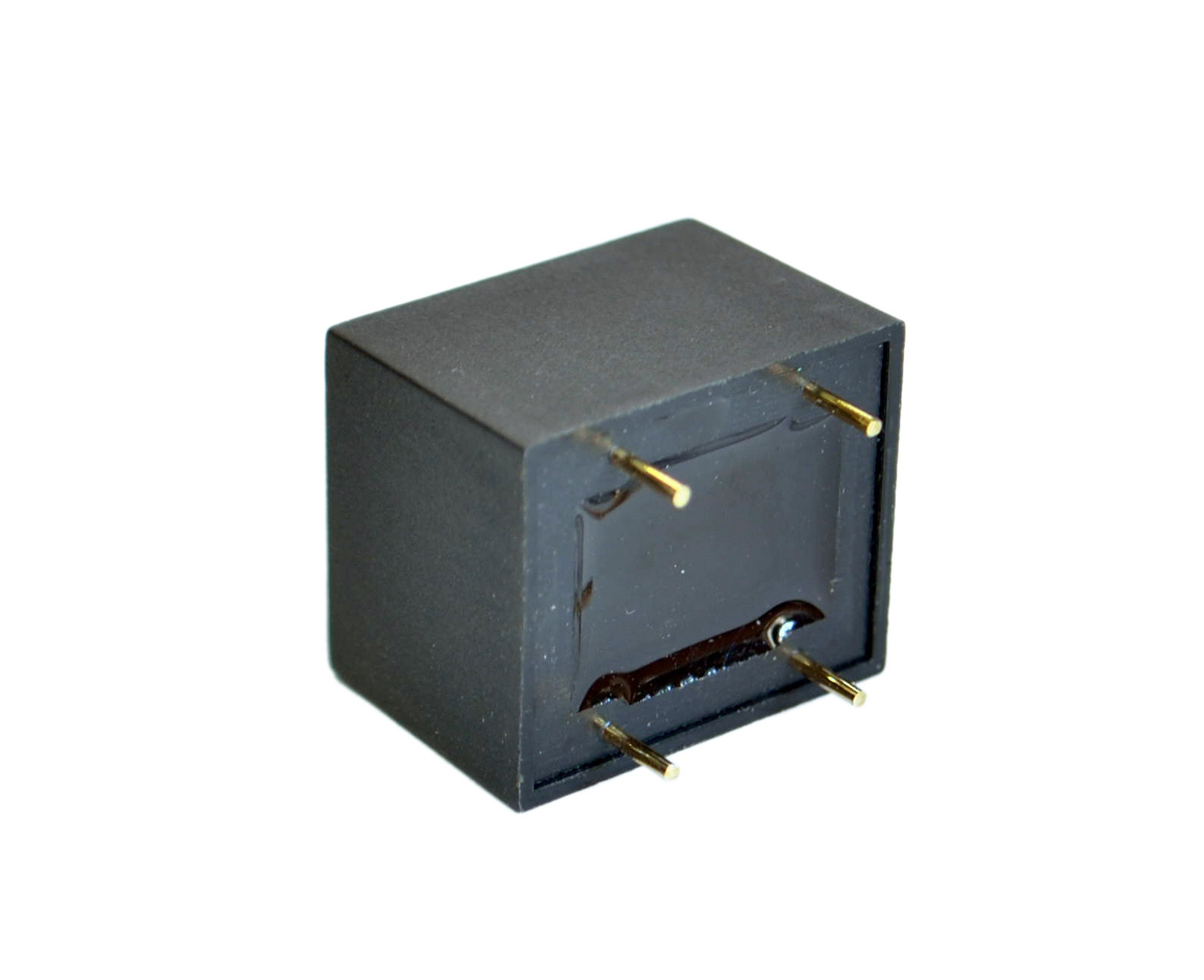

Заключение эпоксидной смолы трансформатора чувства держателя Pcb высокочастотное настоящее

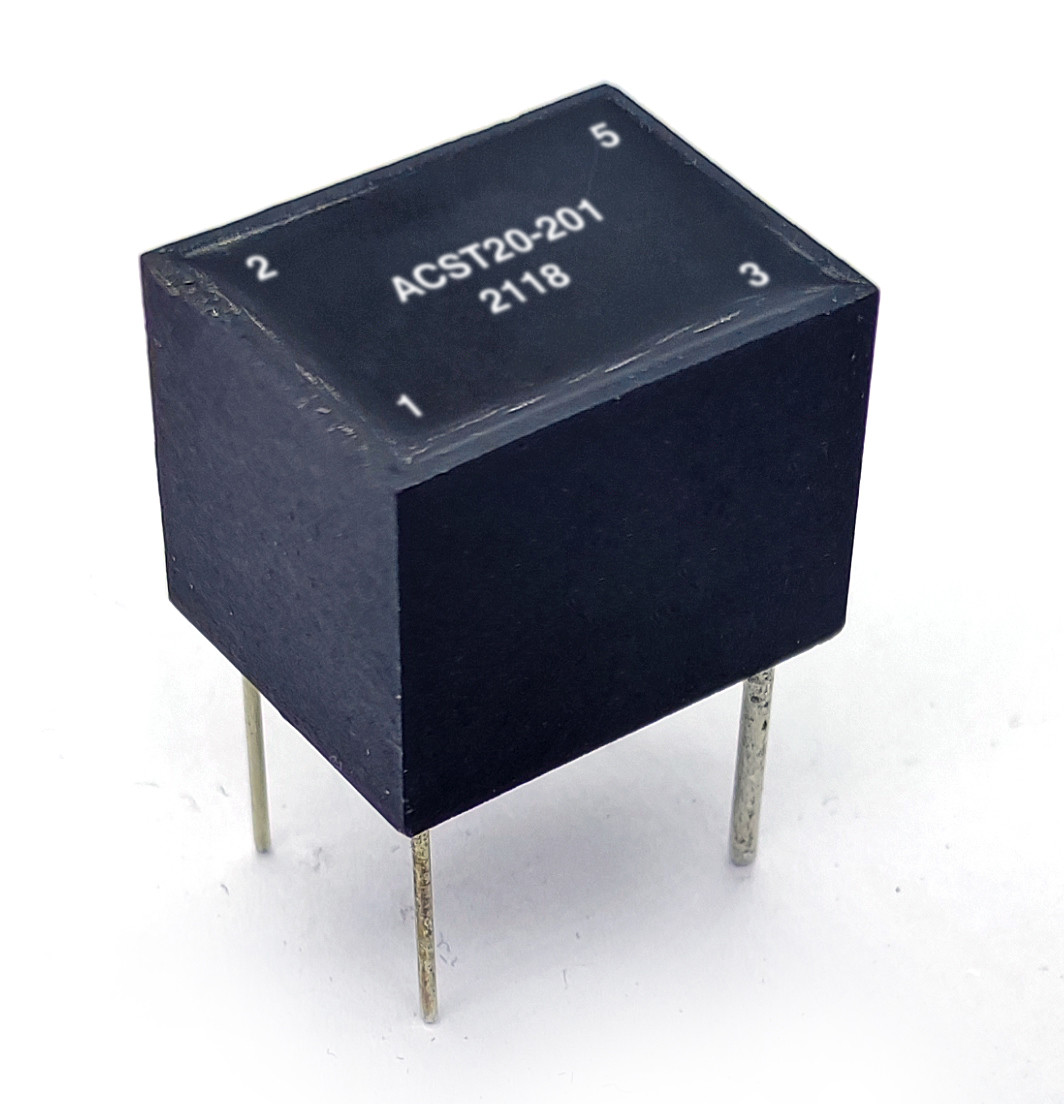

Трансформаторы держателя PCB серии ACST20 высокочастотные настоящие

ОСОБЕННОСТИ:

Работая диапазон изменения частот от 20KHz к 200KHz

Конструкция помещенная эпоксидной смолой

Этот настоящие воспринимая трансформаторы конструированы к конструкции помещенной эпоксидной смолой

Материалы соотвествуют UL94V-0

Требования к изоляции встреч IEC950

3750Vrms первичное к вторичному пробивному напряжению

Коэффициент поворотов: 1:50, 1:100, 1:200 доступное

Рабочая температура: -40 к 85°C

Трансформаторы низкопрофильного настоящие

PCB устанавливает настоящие трансформаторы

Много видов differennt структуры и стиля для вашего выбора.

Выполненный на заказ радушный.

ПРИМЕЧАНИЕ:

значение 1.Isec соответствует максимальному основному течению 15 Amp-поворотов rms
2.VuS = r t x x1/2F
Rt (омы): Порекомендованное прекращая сопротивление
(A): Вторичное течение
F (Hz): Частота
индуктивность 3.Secondary испытала на 10KHz и 10mV
диапазон температур 4.Ambient: - 40℃ к +120℃.
спецификации 5.Electrical на 25℃.
6.Pin# 4 на версиях Центр-Выстукивать (CT) только
7.Pin#6, #7 на версиях ACST20A только

Примечания: Технические характеристики изделия можно подгонять
