Главная страница ПродукцияДроссель единого режима

Сильнотоковая плоская проволока 10кХз дроссельной катушки единого режима подгонянное индуктивностью

Оставьте нам сообщение
Сертификация
КИТАЙ Shaanxi Shinhom Enterprise Co.,Ltd Сертификаты
КИТАЙ Shaanxi Shinhom Enterprise Co.,Ltd Сертификаты
Очень профессиональное и хорошее сообщение во время сотрудничества. Продукт превосходное качество и упакованный очень хорошо. Мы будем продолжаться приказывать от шинхом снова. Очень честная, благонадежная и эффективная компания, который нужно общаться с.

—— Александр

Хорошие продукты, хорошее сообщение, доставка в срок, образцы доступные.

—— kevin

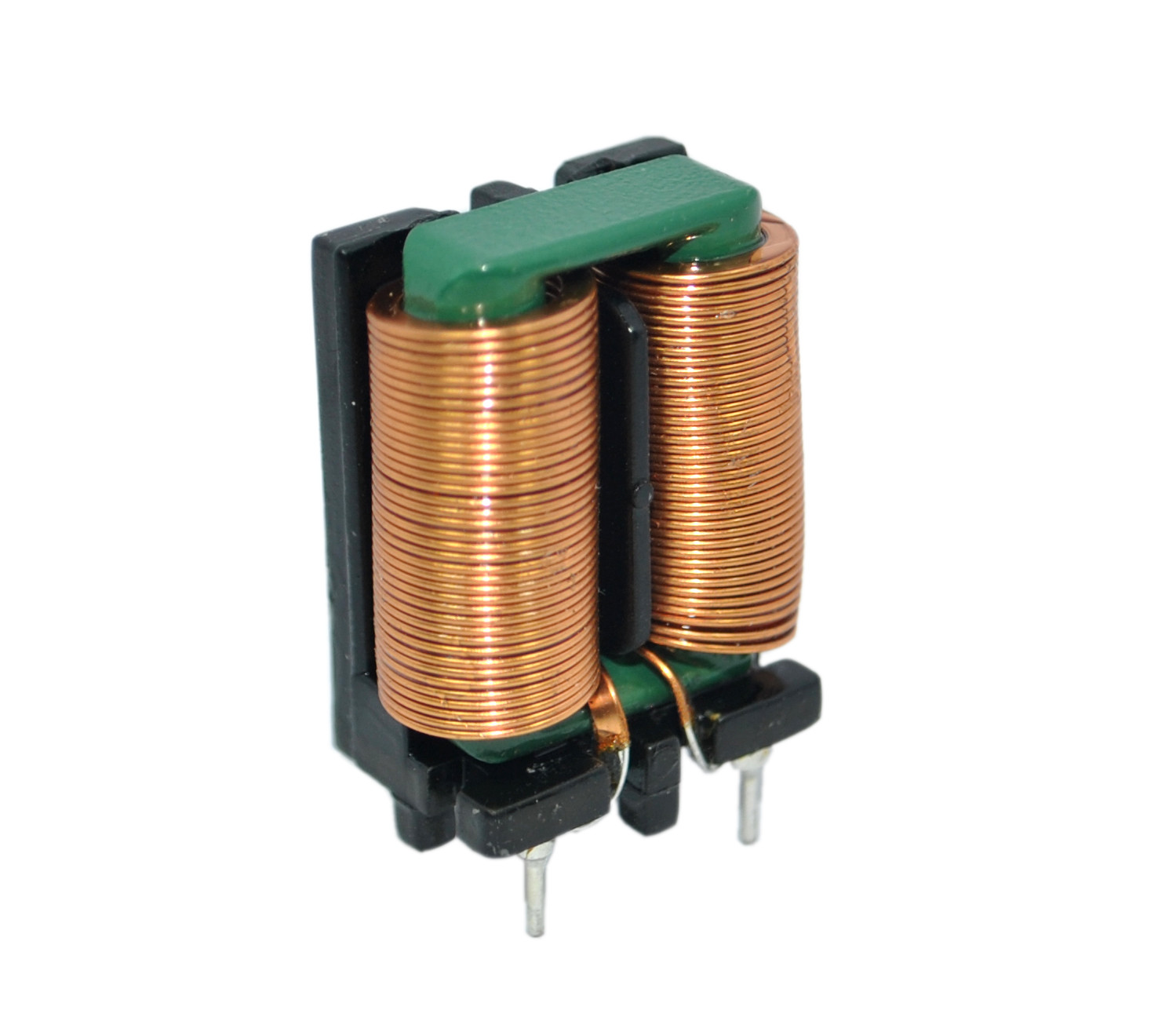

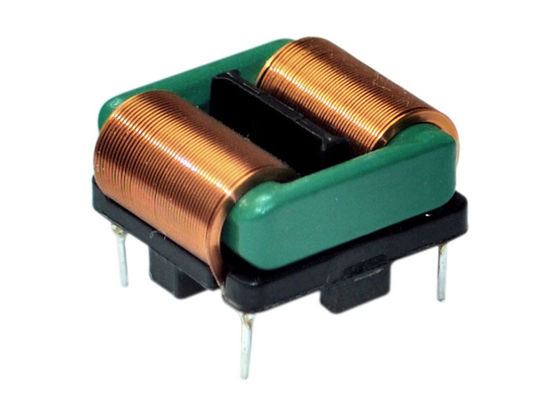

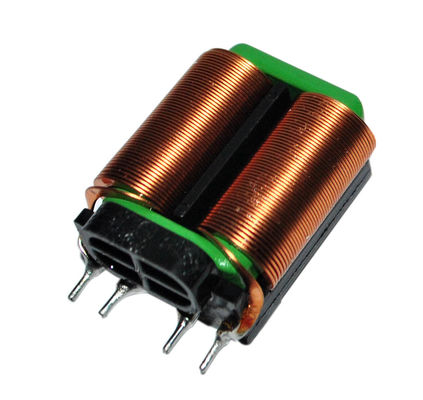

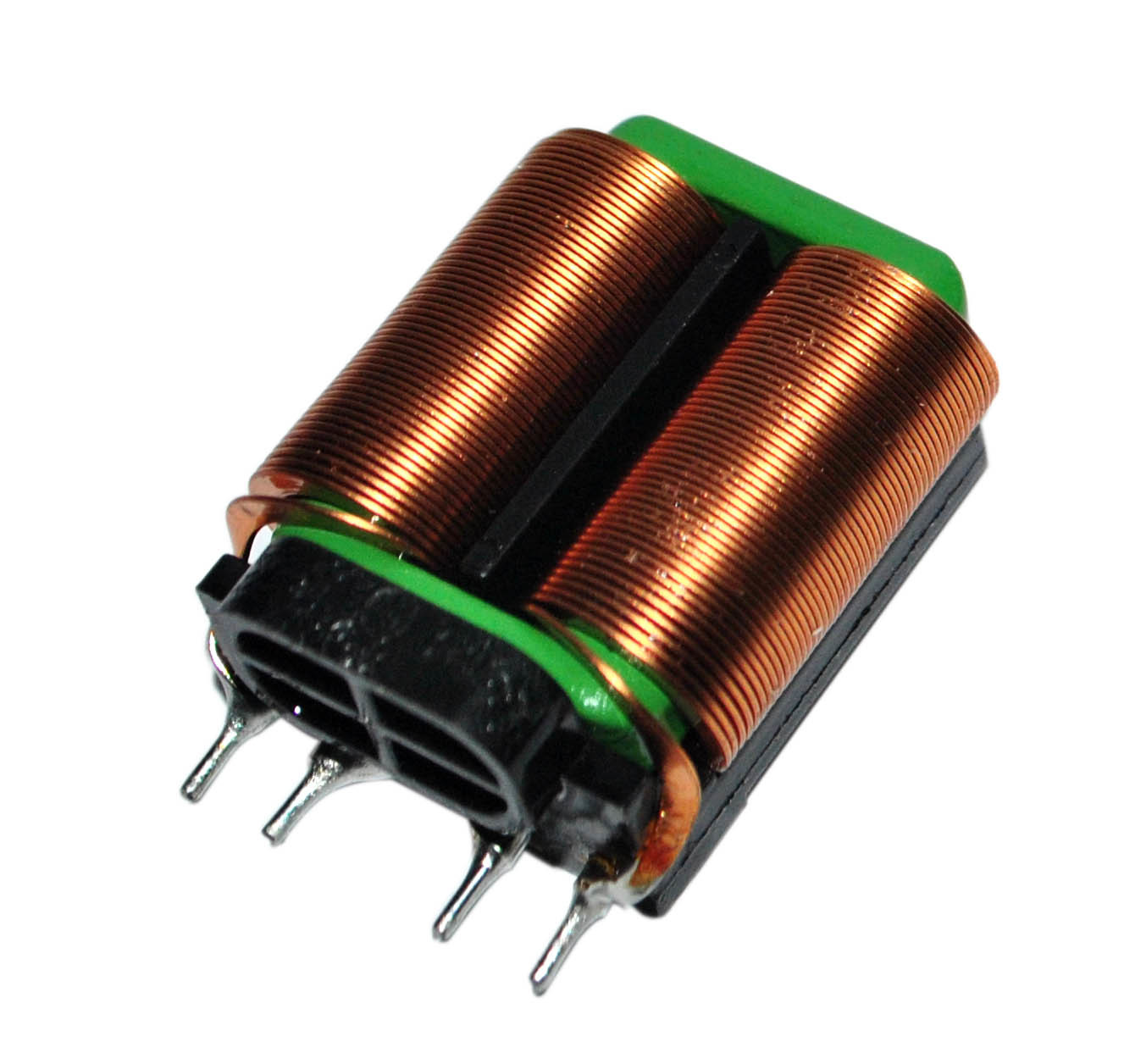

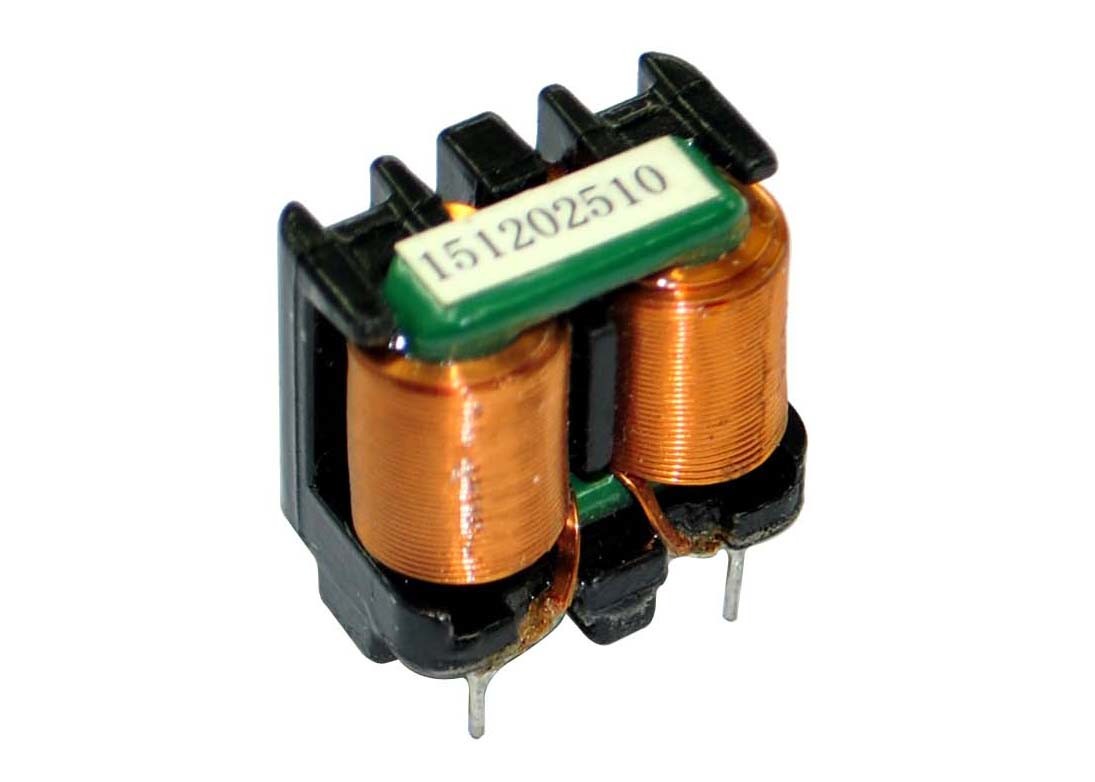

Сильнотоковая плоская проволока 10кХз дроссельной катушки единого режима подгонянное индуктивностью

High Current Common Mode Choke Coil Flat Wire Inductance Customized 10kHz
High Current Common Mode Choke Coil Flat Wire Inductance Customized 10kHz High Current Common Mode Choke Coil Flat Wire Inductance Customized 10kHz High Current Common Mode Choke Coil Flat Wire Inductance Customized 10kHz High Current Common Mode Choke Coil Flat Wire Inductance Customized 10kHz

Большие изображения :  Сильнотоковая плоская проволока 10кХз дроссельной катушки единого режима подгонянное индуктивностью Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: КВ
Оплата и доставка Условия:
Количество мин заказа: переговоров
Цена: Negotiation
Упаковывая детали: коробка
Время доставки: 4~8 недель
Условия оплаты: T/T
Поставка способности: 1000000/Month
Подробное описание продукта
провод: Ширина 1.0-2.0мм, толщина 0.1-0.5мм Коэффициент поворотов: 1:1
Ядро: Квадрат феррита неубедительный Испытайте частоту: 10KHz
Фаза: Однофазный Операционная Температура: -40ºК к +150ºК
Высокий свет:

дроссели единого режима тороидал

,

дроссель линии электропередач единого режима

Катушку дросселей единого режима высокочастотной плоской проволоки сильнотоковую и индуктивность можно подгонять, фильтр ЭМИ





Спецификация Индуктивность
МИНУТА
1КХЗ 0.25В
Размеры (мм МАКС) Течение (а) Сила (в)
В Д Х Л Э Горизонтальный вертикальный МАКС МАКС
П1 П2 П1 П2
СК1515 >15мХ 16 22 22 3,5 0,8 12,8 10 8 7 1,5 60
СК1515 >20мХ 16 22 22 3,5 0,8 12,8 10 8 7 1,2 60
СК1515 >25мХ 16 22 22 3,5 0,8 12,8 10 8 7 1,2 60
СК1515 >15мХ 18 22 14 3,5 0,8 16,8 12,8 - - 1,5 60
СК1515 >20мХ 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 60
СК1515 >25мХ 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 60
СК1615 >15мХ 16 22 23 3,5 0,8 12,8 10 8 7 1,5 65
СК1615 >20мХ 16 22 23 3,5 0,8 12,8 10 8 7 1,2 65
СК1615 >25мХ 16 22 23 3,5 0,8 12,8 10 8 7 1,2 65
СК1615 >15мХ 18 22 14 3,5 0,8 16,8 12,8 - - 1,5 65
СК1615 >20мХ 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 65
СК1615 >25мХ 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 65
СК1918 >12мХ 15 25 26 4 0,8 12,8 10 10 10 2,0 180
СК1918 >20мХ 15 25 26 4 0,8 12,8 10 10 10 1,5 180
СК1918 >30мХ 15 25 26 4 0,8 12,8 10 10 10 1,2 180
СК1918 >12мХ 22 24 13 4 0,8 16,8 15 - - 2,0 180
СК1918 >20мХ 22 24 13 4 0,8 16,8 15 - - 1,5 180
СК1918 >30мХ 22 24 13 4 0,8 16,8 15 - - 1,2 180
СК2418 >12мХ 15 24 32 4 0,8 12,5 10 - - 2,5 250
СК2418 >20мХ 15 24 32 4 0,8 12,5 10 - - 1,8 250
СК2418 >30мХ 15 24 32 4 0,8 12,5 10 - - 1,5 250
СК2418 >12мХ 22 26 15 4 0,8 16,8 15 - - 2,5 250
СК2418 >20мХ 22 26 15 4 0,8 16,8 15 - - 1,8 250
СК2418 >30мХ 22 26 15 4 0,8 16,8 15 - - 1,5 250
СК2724 >7мХ 18 30 38 4 0,8 4 ШТЫРЯ - - 3,5 280
СК2724 >15мХ 18 30 38 4 0,8 4 ШТЫРЯ - - 2,5 280
СК2724 >20мХ 18 30 38 4 0,8 4 ШТЫРЯ - - 1,8 280
СК2724 >7мХ 25 31 18 4 0,8 16,8 16,8 - - 3,5 280
СК2724 >15мХ 25 31 18 4 0,8 16,8 16,8 - - 2,5 280
СК2724 >20мХ 25 31 18 4 0,8 16,8 16,8 - - 1,8 280
СК2820 >7мХ 16 30 38 4 0,8 4 ШТЫРЯ - - 2,0 300
СК2820 >20мХ 16 30 38 4 0,8 4 ШТЫРЯ - - 2,5 300
СК2820 >30мХ 16 30 38 4 0,8 4 ШТЫРЯ - - 5,0 300
СК2820 >7мХ 28 35 18 4 0,8 16,8 16,8 - - 2,0 300
СК2820 >20мХ 28 35 18 4 0,8 16,8 16,8 - - 2,5 300
СК2820 >30мХ 28 35 18 4 0,8 16,8 16,8 - - 5,0 300
СК3126 >8мХ 22 34 38 4 0,9 18 16 - - 8,0 400
СК3126 >8мХ 22 34 38 4 0,9 18 16 - - 5,0 400
СК3126 >10мХ 22 34 38 4 0,9 18 16 - - 3,5 400
СК3126 >25мХ 22 34 38 4 0,9 18 16 - - 3 400
СК3126 >8мХ 28 35 18 4 1,0 20 16,8 - - 8,0 400
СК3126 >8мХ 28 35 18 4 1,0 20 16,8 - - 5,0 400
СК3126 >10мХ 28 35 18 4 1,0 20 16,8 - - 3,5 400
СК3126 >25мХ 28 35 18 4 1,0 20 16,8 - - 3 400
СК4391 >12мХ - - - - - - - - - 7 600
СК4391 >12мХ 28 45 16 4 1,0 39 21 - - 7 600



Сильнотоковая плоская проволока 10кХз дроссельной катушки единого режима подгонянное индуктивностью 0

ОСОБЕННОСТИ:

  • Расклассифицированное напряжение тока (в): 85 к АК 265В, 50/60Хз
  • Поворачивает коэффициент: н1: н2=1: 1
  • Сопротивление изоляции: минута 100мΩ на 500ДК
  • Повышение температуры: 50°К максимальное
  • Замена для: ЭЭ16, ЭЭ19, ЭЭ25, ЭФ16, ЭФ20, ЭФ25, УУ10.5, УУ16, тороидал индукторы единого режима
  • Большой ток, небольшой профиль, высокая эффективность с высокочастотным влиянием кожи плоской проволоки, концентрацией тока блока может достигнуть 1.5-2 раз круглой медной проволоки, и том будет 0.5-1.0 раз более небольшой под таким же условием
  • Коэффициент более низкой температуры, только вокруг как только замотка слоя, идеальная эффективность теплоотвода, повышение температуры гораздо ниже чем тороидал индуктор
  • Емкость Интертурн более небольшая чем тороидал ядр, высокая прочность изоляции и высокая надежность
  • Закрытый дизайн магнитного ядра
  • Используйте плоскую проволоку, улучшая фактор космоса
  • Замотка одиночной фазы, таким образом драматически уменьшает случайную емкость
  • Подавление ЭМИ превосходно
  • Полностью автоматическая замотка, ясная линия расположение, отсутствие перекрывать, высокой эффективности продукции, работы низкого уровня



ПРИМЕНЕНИЕ:

  • Персональный компьютер
  • Электропитание, переходник и УПС переключения
  • Компьютерные продукции
  • ДВД
  • Электропитание СИД
  • ЖК-ТЕЛЕВИЗОР & доски силы дисплеев монитора
  • Продукты потребителя электрические & заряжатель батареи, принтеры



Примечания: Подгоняет доступна

Сильнотоковая плоская проволока 10кХз дроссельной катушки единого режима подгонянное индуктивностью 1
