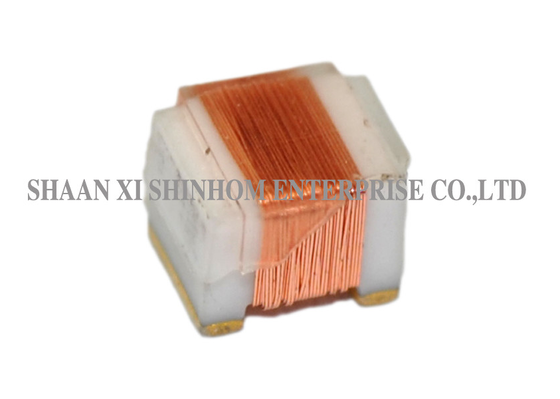

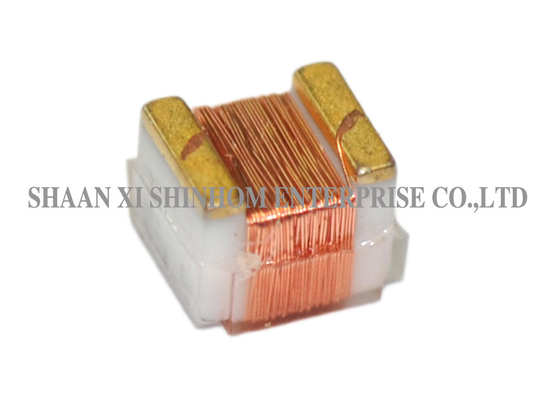

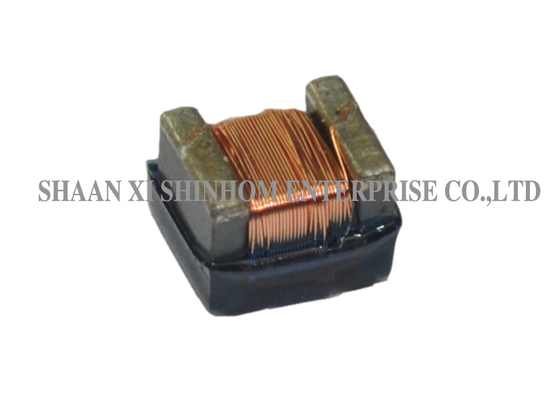

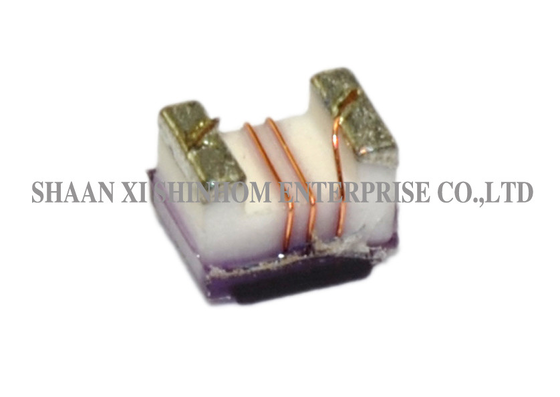

Серия AISCКерамический индуктор SMD с проволочной обмоткой имеет высокочастотную конструкцию и структуру с проволочной обмоткой, обеспечивает высокую добротность и высокие саморезонансные частотные характеристики, обеспечивая отличные характеристики передачи сигнала в высокочастотных цепях. В стандартной комплектации продукт имеет керамический сердечник, а в качестве опции — ферритовый сердечник, подходящий для различных требований к частоте и индуктивности. Высокая надежность и отличная термическая стабильность обеспечивают длительную стабильную работу в различных условиях. Доступны несколько стандартных размеров от 0402 до 1812 для удовлетворения различных требований к компоновке печатных плат. Он широко используется в модемах, мобильных беспроводных устройствах, беспроводных телефонах, системах GPS-позиционирования и телекоммуникационных системах.
Функции:
- Керамический сердечник (ферритовый сердечник опционально)
- Высокочастотный дизайн
- Отличные значения Q
- Отличный СРФ
- Высокая надежность
- Отличная термическая стабильность
- Размеры 0402/0603/0805/1008/1210/1812
Приложения:
- Модемы
- Мобильные радиостанции
- Беспроводные телефоны
- Глобальные системы позиционирования
- Телекоммуникационные системы
Техническая информация:
- Тестирование: (приемлемый эквивалент), индуктивность: HP4191A, Q: HP4291A, SRF: HP8753B, RDC: измерено при 25 ℃.
- Рабочая температура: керамика от 40 ℃ до + 125 ℃.
- Металлизация контактной площадки: Вольфрам-никель с золотым напылением.
- Методы пайки: волна, оплавление, паровая фаза.
- Паяемость: Макс. 260 ℃ в течение 10 секунд.
| Размер |
Диапазон индуктивности |
Размер (мм)Д*Ш*В |
| 0402 |
От 1nH до 400nH (керамический сердечник)
|
1,2*0,6*0,6 |
| 0603 |
От 1,6 нГ до 390 нГ (керамический сердечник) |
1,68*1,0*0,85 |
| 0805 |
От 2,2nH до 6,8uH (керамический сердечник) |
2,2*1,6*1,3 |
| 1008 |
От 3,9 нГ до 200 нГ (керамический сердечник) |
2,65*2,6*2,0 |
| 1210 |
От 3,9 нГ до 8,6 мкГн (керамический сердечник) |
3,35*2,7*2,1 |
| 1210F |
От 1,2 мкГн до 470 мкГн (ферритовый сердечник) |
3,35*2,7*2,1 |
| 1812F |
От 1,0 мкГн до 1000 мкГн (ферритовый сердечник)
|
4,56*3,25*3,0 |
Примечания: Размер продукта и индуктивность могут быть настроены.
Часто задаваемые вопросы
Вопрос: Как выбрать между керамическим и ферритовым сердечником?
А: Керамические сердечникипредлагают более высокий коэффициент добротности и лучшие высокочастотные характеристики, подходящие для радиочастотного и микроволнового диапазонов.Ферритовые сердечникиимеют более высокую магнитную проницаемость, что позволяет использовать большие значения индуктивности в том же объеме, что подходит для низкочастотных приложений или приложений, требующих более высоких значений индуктивности. Керамика является стандартной конфигурацией, а феррит — дополнительным выбором.
Вопрос: Каковы преимущества высокой добротности при проектировании схем?
А:Высокая добротность означает меньшие потери энергии и лучшую частотную избирательность на определенных частотах. Он улучшает усиление и избирательность резонансного контура, уменьшает вносимые потери, улучшает подавление внеполосного фильтра и повышает стабильность частоты генератора.
Вопрос: Какие размеры упаковки доступны для этой серии?
А:Доступны шесть стандартных размеров:0402, 0603, 0805, 1008, 1210 и 1812.. Их можно гибко выбирать в зависимости от места на печатной плате и требований к индуктивности.
Вопрос: Каковы преимущества проволочной конструкции по сравнению с многослойной структурой?
А:Структура с проволочной обмоткой обеспечивает более высокую добротность и более высокую токовую нагрузку на высоких частотах, что особенно подходит для высокочастотных приложений, требующих высокой добротности и большого тока, таких как ВЧ-входы и усилители мощности.
