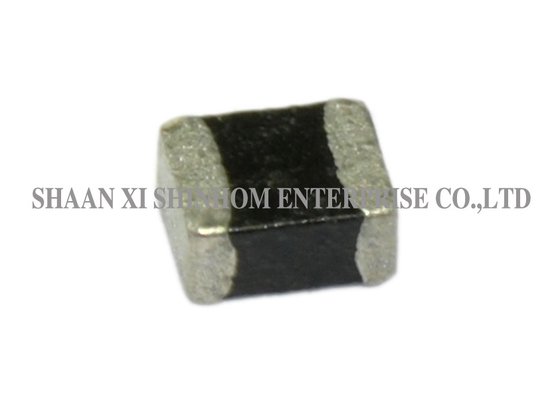

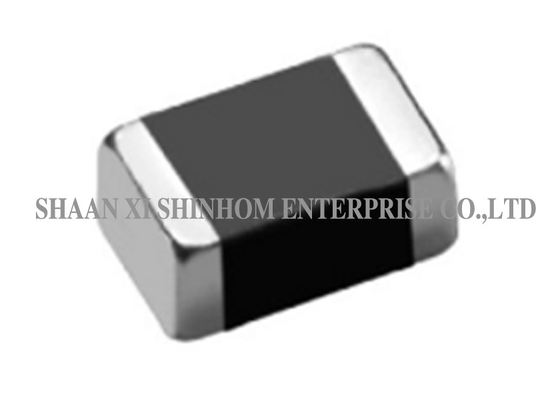

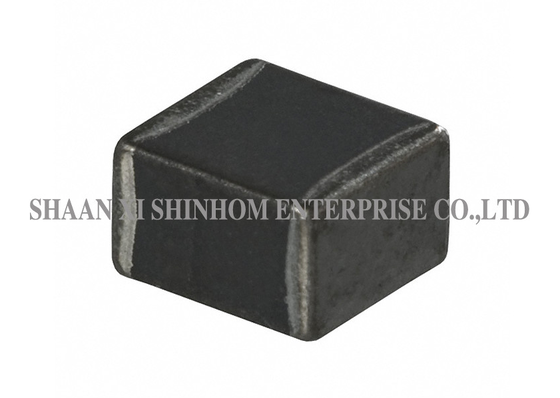

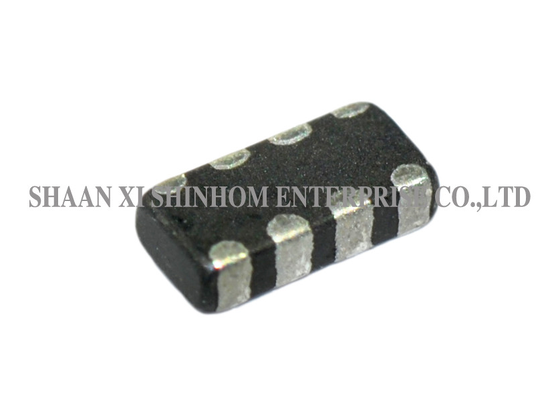

Многослойный индуктор керамических микросхем серии AIML0805 для установки высокой плотности и рефлюковой сварки

Индукторсерии AIML0805многослойный чип-индукторимеетконструкцию с замкнутой магнитной цепью, которая эффективно предотвращает перекрестные помехи. Он обеспечиваетвысокую надежностьиотличную паяемость, гарантируя целостность передачи сигнала в высокочастотных цепях.Продукт подходит длямонтажа с высокой плотностьюипроцессов пайки оплавлением, а также соответствует международным стандартам, включаяFCC, VDE, CSA, VCCI и CE.Доступны несколько стандартных размеров от0402 до 1210, чтобы удовлетворить различные требования к компоновке печатных плат.Он широко используется вCD-ROM, жестких дисках, модемах, принтерах, портативных устройствах, медицинском оборудовании, приборах для тестирования и измерений, преобразователях, контроллерах автоматизацииикоммуникационном оборудовании.

Особенности:

1. Предотвращает перекрестные помехи
2. Высокая надежность
3. Отличная паяемость
4. Замкнутая магнитная цепь
5. Замкнутая магнитная цепь предотвращает перекрестные помехи
6. Размеры 0402 / 0603 / 0805 / 1206 / 1210
7. Подходит для монтажа с высокой плотностью и пайки оплавлением
8. Меры по соответствию FCC, VDE, CSA, VCCI и CE

Применение:

1. CD-ROM, жесткий диск, модем, принтеры
2. Принтерное оборудование
3. Портативное оборудование
4. DSC, DVC, PDA, DVD и HDD
5. Медицинское оборудование
6. Оборудование для тестирования/измерений
7. Преобразователи
8. Контроллер автоматического оборудования
9. Коммуникационное устройство, мобильный телефон, GPS, КПК
10. Персональные компьютеры

Техническая информация:

1. Тестирование: (допускаются эквиваленты) Индуктивность и добротность - HP4195A + HP41951
2. электрод должен быть покрыт Предварительный нагрев: @ 180°C ± 5°C в течение 2-3 минут Температура пайки: 230°C в течение 4 секунд ± 1 секунда Флюс: Погружение в метанольный раствор с канифолью на 3-5 секунд.
3. IDC: Постоянный ток, при котором либо начальное значение L уменьшается на 5% при приложении смещения постоянного тока, либо значение тока, при котором температура элемента увеличивается на 20°C
4. Рабочая температура: -40°C до +100°C

Примечания: Размер продукта и индуктивность могут быть настроены

FAQ

В: Какие размеры корпуса доступны для этой серии?

О: Доступны пять стандартных размеров: 0402, 0603, 0805, 1206 и 1210. Их можно гибко выбирать в зависимости от пространства на печатной плате и требований к индуктивности.

В: Подходит ли этот продукт для пайки оплавлением?

О: Да. Этот продукт подходит для пайки оплавлением благодаря отличной паяемости, что делает его пригодным для автоматизированных производственных линий SMT и монтажа с высокой плотностью.

В: Как подать заявку на образцы? Каково время выполнения заказа?

О: Вы можете подать заявку на образцы через наш веб-сайт или по электронной почте. Пожалуйста, предоставьте информацию о вашей компании и целевую модель (включая размер и значение индуктивности). Образцы предоставляются бесплатно и будут отправлены в течение 3-5 рабочих дней. Время выполнения заказа на массовое производство обычно составляет 2-8 недель.
