Индуктор с высоким чипом Q AIML0603C для беспроводной связи и модулей Bluetooth

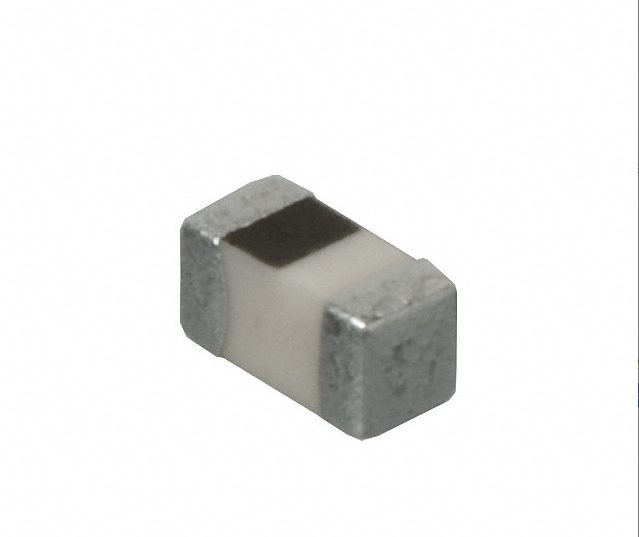

Керамические чип-индукторы AIML0603C

Серия AIML0603C керамических чип-индукторов изготавливается с использованием передовой тонкопленочной технологии. Диапазон индуктивности составляет от 1,2 нГн до 100 нГн. Номинальный ток — 500 мА. Обеспечивает высокую частоту собственного резонанса и низкое сопротивление постоянному току (DCR). Сверхкомпактный типоразмер 0201 (0,6×0,3 мм) в безвыводном исполнении подходит для поверхностного монтажа высокой плотности. Покрытие из стеклоэмали обеспечивает высокую точность и низкий дрейф сопротивления. Обладает отличной паяемостью, стойкостью к термическому удару и совместимо с пайкой волной и оплавлением припоя. Широко используется в высокочастотных ВЧ-цепях, беспроводной связи, модулях Bluetooth, GPS, мобильных телефонах, а также в различных высокочастотных фильтрующих и согласующих цепях.

Особенности:

1. Передовая тонкопленочная технология
2. Доступен миниатюрный типоразмер 0201
3. Компактный размер, безвыводная конструкция подходит для поверхностного монтажа высокой плотности
4. Низкое значение сопротивления при высокой добротности
5. Отличная паяемость и стойкость к термоударам
6. Подходит для пайки волной и оплавлением припоя
7. Стеклоэмалевое покрытие, высокая точность, малый дрейф сопротивления
8. Экологически чистая продукция

Применение:

1. Медицинское оборудование
2. Контрольно-измерительное оборудование
3. Печатное оборудование
4. Контроллеры автоматического оборудования
5. Преобразователи
6. Устройства связи, мобильные телефоны, GPS, КПК
7. Персональные компьютеры
8. Портативное оборудование
9. CD-ROM, жесткие диски, модемы, принтеры
10. DC-DC преобразователи
11. DSC, DVC, PDA, DVD и HDD

Техническая информация:

1. Паяемость: 90% концевого электрода должно быть покрыто Предварительный нагрев: при 260℃±5℃ в течение 160 секунд Припой: эвтектический припой H63AA Флюс: канифоль, погружение на 5 секунд ±1 секунда
2. Термоудар: индуктивность должна быть в пределах ±5% от начального значения, а добротность Q — в пределах ±30% от начального значения при температуре -40℃ и +85℃ в течение 30 минут для каждых 100 циклов
3. Рабочая температура: от -25℃ до +85℃
4. Температура хранения: от -40℃ до +85℃

FAQ

Вопрос: Каковы преимущества тонкопленочной технологии по сравнению с многослойной керамической технологией?

Ответ: В тонкопленочной технологии для производства применяются процессы фотолитографии, обеспечивающие более высокую точность, более строгий допуск индуктивности и меньшие паразитные параметры. Она обеспечивает более высокую добротность Q и более высокую собственную резонансную частоту на высоких частотах, что делает ее особенно подходящей для радиочастотных и СВЧ-применений. Многослойная керамическая технология имеет более низкую стоимость и подходит для типовых высокочастотных задач.

Вопрос: Каковы преимущества сверхкомпактного типоразмера 0201?

Ответ: Типоразмер 0201 (0,6×0,3 мм) является одним из самых миниатюрных доступных корпусов для SMD-монтажа. Он существенно экономит место на печатной плате и подходит для высокоплотных модулей SMT и компактных конструкций портативных устройств.

Вопрос: Каковы преимущества покрытия из стеклоэмали?

Ответ: Покрытие из стеклоэмали обеспечивает высокую точность и низкий дрейф сопротивления, гарантируя сохранение стабильных электрических характеристик катушки индуктивности при изменении температуры и длительной эксплуатации, что повышает надежность изделия.
