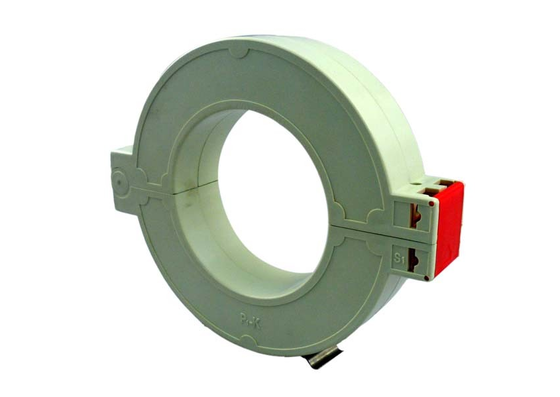

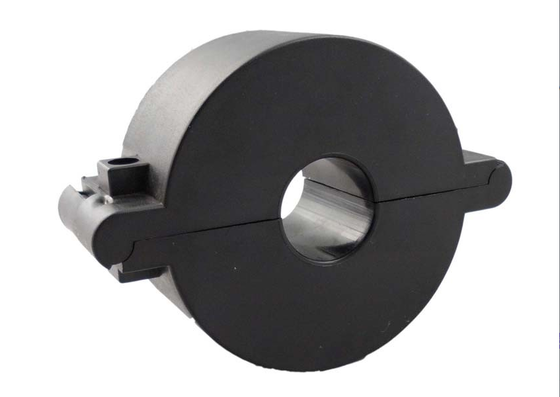

Самоблокирующийся разъемный трансформатор тока серии SCTK660A для распределения энергии и автоматического управления

Переговоры
MOQ
Возможен торг
цена
Self-Locking Split-Core CT SCTK660A Series for Power Distribution and Automation Control
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Текущий диапазон: 0,5~630А
Выход: 0,333 В (переменный ток) или 0–500 мА
Сорт: 0,2、0,5、1,0
Диэлектрическая прочность: 5,0 кВ/1 мА/1 мин
Внутреннее окно: от 10 мм до 32 мм
Настраиваемый: Да
Выделить:

Самоблокирующийся разъемный трансформатор тока для распределения энергии

,

Разъемный трансформатор тока для автоматического управления

,

Трансформатор тока серии SCTK660A с функцией самоблокировки
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия SCTK660A
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 10000/Месяц
Характер продукции

Трансформатор тока с разъемным сердечником серии SCTK660A предназначен для измерения и мониторинга тока в новых или существующих сетях распределения электроэнергии. Продукт использует разъемную самоблокирующуюся конструкцию, которая позволяет быстро устанавливать его без отключения или снятия кабелей или шин. Широкое окно конструкции позволяет размещать кабели или шины большого диаметра. Вторичная обмотка имеет встроенный прецизионный параллельный резистор, обеспечивающий безопасный низковольтный выход без необходимости использования внешних резисторов для выборки. Эпоксидное компаундирование обеспечивает отличные изоляционные характеристики. Он широко используется для измерения, мониторинга и защиты тока в линиях электропередачи и оборудовании, а также для измерения тока и мощности двигателей, освещения, воздушных компрессоров, систем ОВК и систем автоматического управления, а также для мониторинга энергии и устройств релейной защиты.

Особенности
  • Диапазон измерения – 0,5А-630А
  • Разъемная самоблокирующаяся конструкция
  • Широкое окно – подходит для больших кабелей и шин
  • Встроенный прецизионный резистор – безопасный низковольтный выход
  • Эпоксидное компаундирование

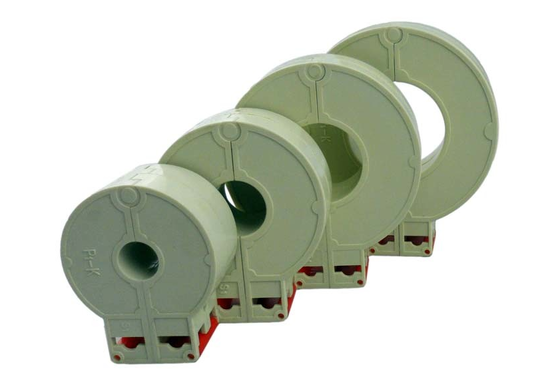

  • Доступны различные размеры
  • Установка без снятия кабеля
  • Экономия времени и затрат на установку
Применение
  • Измерение и мониторинг тока в линиях электропередачи
  • Защита от тока электрооборудования
  • Измерение тока и мощности двигателя
  • Мониторинг мощности осветительной системы
  • Мониторинг тока воздушного компрессора
  • Системы ОВК
  • Системы автоматического управления
  • Устройства мониторинга энергии и релейной защиты
Электрические параметры
Частота50-2.5КГц
Номинальный вход0.5А-630А
Диапазон измерения10%In-130%In
Номинальный выход0.333В(AC) или 0-5А
Коэффициент трансформации≤ ±0.2%
Фазовый сдвиг≤ ±30мин
Электрическая прочность5.0КВ/1мА/1мин
Сопротивление изоляцииDC500В/100МΩмин
Механические параметры
КорпусABS/UL94-V0
КатушкаPBT
СердечникПермаллой
Внутренняя структураЭпоксидная смола
КонструкцияСтяжка
Рабочая температура–25℃～+75℃
Рабочая влажность≤85%
Выходное соединениеКлемма или провод UL1015 22AWG длиной 1.5м
Выбор типа
P/NНоминальный вход
(A)		Выход (мА/В)ТочностьРазмеры (мм)
ABCDE
SCTK660A-010

0.5-100A

(1,5,10,30,50,100)

0-50mA

0.333V

0.2,0.5,1.050.040.022.510.024.0
SCTK660A-016

1-250A

(10,50,75,100,200,250)

0-100mA/1A

0.333V

0.2,0.5,1.061.050.022.516.024.0
SCTK660A-025

5-400A

(10,50,100,200,250,400)

0-200mA/1A/5A

0.333V

0.2,0.5,1.074.062.022.525.024.0
SCTK660A-032

5-630A

(10,50,100,200,250,630)

0-200mA/1A/5A

0.333V

0.2,0.5,1.081.570.022.532.024.0

Самоблокирующийся разъемный трансформатор тока серии SCTK660A для распределения энергии и автоматического управления

Примечания: Характеристики продукта могут быть изменены по индивидуальному заказу

FAQ

В: Требуется ли отключение питания или снятие кабеля при установке трансформатора тока с разъемным сердечником?

О: Нет. Серия SCTK660A использует разъемную самоблокирующуюся конструкцию с открывающимся и закрывающимся сердечником. Его можно установить без отключения или снятия каких-либо кабелей или шин. Он особенно подходит для проектов модернизации и применений, где невозможно отключить питание, что значительно снижает затраты и время на установку.

В: Каковы преимущества самоблокирующейся конструкции?

О: Самоблокирующаяся конструкция обеспечивает надежную фиксацию трансформатора на кабеле или шине после установки. Он не ослабнет и не сместится из-за вибрации или внешних сил, обеспечивая безопасную и надежную установку. Эксплуатация проста, и для установки или снятия не требуется специальных инструментов.

В: Какова функция встроенного прецизионного резистора?

О: Вторичная обмотка имеет встроенный прецизионный параллельный резистор. Он преобразует сигнал тока непосредственно в безопасный низковольтный выход, устраняя необходимость в использовании внешних резисторов для выборки. Это упрощает установку, повышает безопасность и экономит затраты на компоненты и пространство для установки.

В: Как подать заявку на образцы? Каково время выполнения заказа?

О: Вы можете подать заявку на образец через наш веб-сайт или по электронной почте. Пожалуйста, предоставьте информацию о вашей компании и целевую модель. Образцы предоставляются бесплатно и будут отправлены в течение 3-5 рабочих дней. Срок выполнения заказа на массовое производство обычно составляет 2-8 недель.
