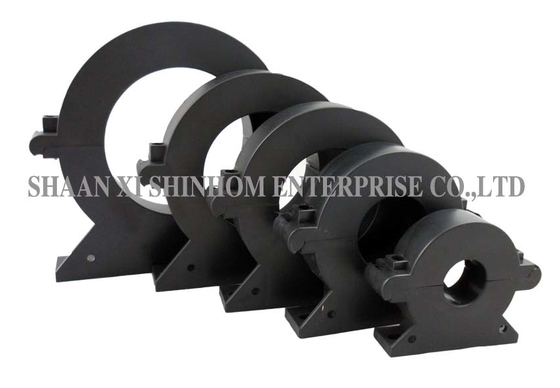

Трансформатор с разделенным ядром серии SCTK671 с высокой точностью для мониторинга пожара и защиты от электрических реле

Переговоры
MOQ
Возможен торг
цена
Split-Core Current Transformer SCTK671 Series High Accuracy for Electrical Fire Monitoring and Relay Protection
Характеристики Галерея Характер продукции Поговорите сейчас
Характеристики
Характеристики
Текущий диапазон: 5~3000А
Выход: 0–10 В или 0–5 А
Точность: 0,2、0,5、1,0
Структура катушки: Тороидальный
Номер катушки: Автотрансформатор
Настраиваемый: Да
Выделить:

Трансформатор с разделенным ядром серии SCTK671

,

Трансформатор тока высокой точности

,

Трансформатор электрического тока контроля пожара
Основная информация
Место происхождения: Китай
Фирменное наименование: Shinhom
Сертификация: RoHS
Номер модели: Серия SCTK671
Оплата и доставка Условия
Упаковывая детали: Картонная коробка
Время доставки: 4 - 8 недель
Условия оплаты: Т/Т
Поставка способности: 10000/Месяц
Характер продукции

Трансформатор тока с разъемным сердечником серии SCTK671 предназначен для измерения и мониторинга тока в новых или существующих сетях распределения электроэнергии. Диапазон измерения составляет от 5А до 3000А, с выходным сигналом 0-10В (перем. ток) или 0-5А. Продукт использует конструкцию с разъемным сердечником, которая позволяет быстро установить его без отключения или снятия кабелей или шин. Это значительно снижает затраты и время на установку. Вторичная обмотка имеет встроенный прецизионный параллельный резистор, обеспечивающий безопасный низковольтный выход. Эпоксидное компаундирование обеспечивает отличные изоляционные характеристики и вибростойкость. Материал с высокой магнитной проницаемостью обеспечивает широкий диапазон измерения (от 5% до 130% номинального входного тока). Он широко используется в системах мониторинга электрических пожаров, предотвращения утечек, защиты электромагнитных реле и микропроцессорной защиты.

Особенности
  • Трансформатор тока с разъемным сердечником
  • Диапазон измерения: входной ток 5-3000А переменного тока, выход 0-10В (перем. ток) или 0-5А
  • Использование эпоксидной смолы и хорошие сейсмические характеристики
  • Разъемная конструкция, простая в установке
  • Использование материала с высокой магнитной проницаемостью, широкий диапазон измерения
  • Малый объем, красивый внешний вид, гибкое использование
  • Экономит время и затраты на установку
Применение
  • Мониторинг электрических пожаров
  • Система предотвращения утечек
  • Защита электромагнитных реле
  • Микропроцессорная защита и т.д.
Электрические параметры
Частота 50-400 Гц
Номинальный вход 5А-3000А
Диапазон измерения 5%In-130%In
Номинальный выход 0-10В (перем. ток) или 0-5А
Коэффициент трансформации ≤ ±0.2%
Угол фазы ≤ ±10 мин
Диэлектрическая прочность 2.5 кВ/1 мА/1 мин
Сопротивление изоляции DC500V/100 МОм мин
Механические параметры
Корпус PC /UL94-V0
Катушка PBT
Сердечник Кремниевая сталь
Внутренняя структура Эпоксидная смола
Конструкция Стяжка
Рабочая температура –25℃～+75℃
Рабочая влажность ≤85%
Выходное соединение Провод UL1015 22AWG (скрученный провод) 2.5 м
Выбор типа
P/N Номинальный вход (А) Выход (мА/В) Точность Размеры (мм)
Ø A B C D E F G H Ø1 Ø2
SCTK671A-025

5-400А

(5,100,400А)

0-200 мА

0-10В

0.2,0.5,1.0

 25 80 75 22 56 73 53 21 17 5 5
SCTK671A-045

50-1000А

(50,400,1000А)

0-500 мА

0-10В

 0.2,0.5,1.0 45 108 107 26 71 100 74 24 13 5 5
SCTK671A-065

100-1500А

(100,1000,1500А)

0-500 мА

0-10В

 0.2,0.5,1.0 65 128 127 26 91 120 94 27 17 5 5
SCTK671A-080

500-2000А

(500,1500,2000А)

0-500 мА

0-10В

 0.2,0.5,1.0 80 144 144 28 97 134 104 27 17 5 5
SCTK671A-100

800-3000А

(800,2500,3000А)

0-600 мА

0-10В

 0.2,0.5,1.0 100 174 174 30 126 162 120 27 17 5 5

Трансформатор с разделенным ядром серии SCTK671 с высокой точностью для мониторинга пожара и защиты от электрических реле

Примечание: Спецификации продукта могут быть изменены по индивидуальному заказу

FAQ

В: Какова функция встроенного прецизионного резистора?

О: Вторичная обмотка имеет встроенный прецизионный параллельный резистор. Он преобразует токовый сигнал непосредственно в безопасный низковольтный выход (0-10В), устраняя необходимость во внешних резисторах выборки. Это упрощает установку, повышает безопасность и экономит затраты на компоненты и место для установки.

В: Какие приложения могут соответствовать погрешности коэффициента трансформации ≤±0.2%?

О: Погрешность коэффициента трансформации ±0.2% относится к высокоточному классу. Она может соответствовать требованиям приложений с высокой точностью измерения, таких как мониторинг электрических пожаров, защита реле, микропроцессорная защита и управление промышленной автоматизацией.В: Каковы преимущества эпоксидного компаундирования?О: Эпоксидное компаундирование обеспечивает отличную изоляцию, защиту от влаги, пыли и коррозии, а также повышает вибростойкость изделия. Полностью закрытая конструкция обеспечивает долговременную стабильную работу трансформатора в различных суровых условиях.

В: Как подать заявку на образцы? Каково время выполнения заказа?

О: Вы можете подать заявку на образец через наш веб-сайт или по электронной почте. Пожалуйста, предоставьте информацию о вашей компании и целевую модель. Образцы предоставляются бесплатно и будут отправлены в течение 3-5 рабочих дней. Время выполнения заказа на массовое производство обычно составляет 2-8 недель.
