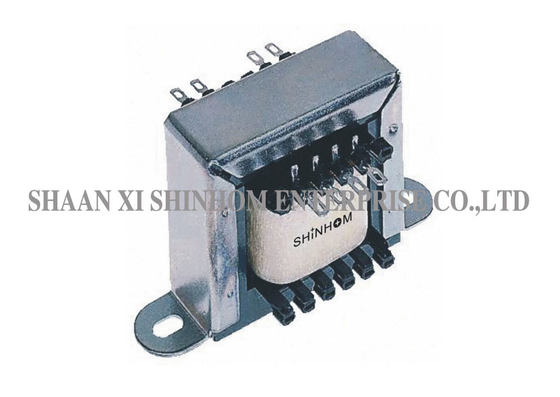

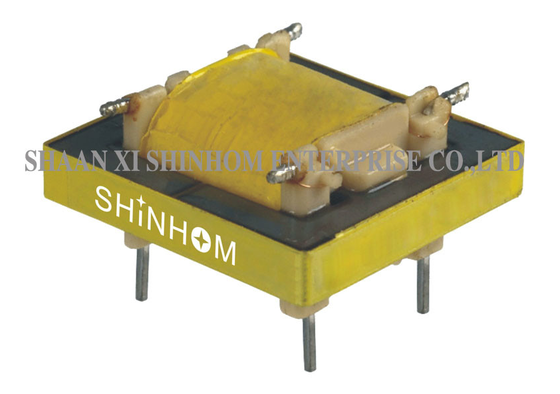

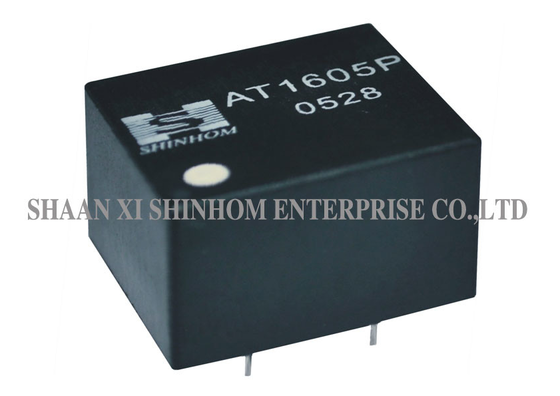

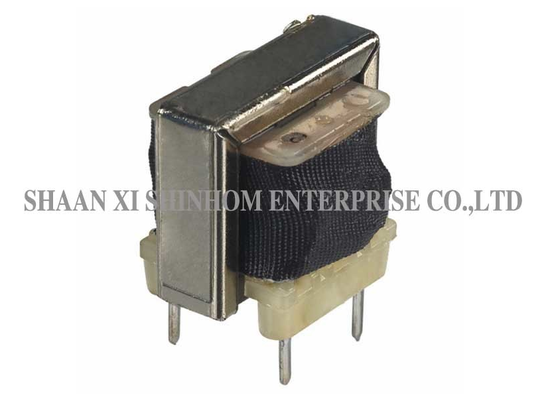

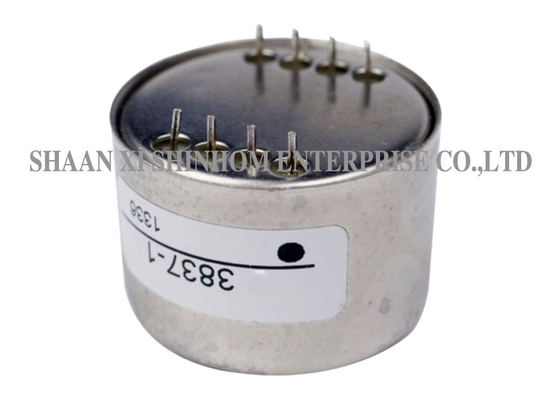

Трансформатор аудиоизоляции 40Hz-10kHz 1000V Изоляция для телекоммуникационного и аудиооборудования

Этот аудио трансформатор разработан для аудиосистем и применений телекоммуникационной изоляции. Диапазон частот составляет от 40 Гц до 10 кГц. Номинальная мощность составляет 5 Вт макс.. Он обеспечивает высокую надежность. Испытания на выдерживаемое напряжение: Первичная-Вторичная: 1000 В постоянного тока. Первичная-Корпус: 1000 В постоянного тока. Вторичная-Корпус: 500 В постоянного тока. Частотная характеристика: На граничных частотах 40 Гц и 10 кГц спад амплитуды составляет ≤30% . Вносимые потери: 2,0 дБ @1 кГц. Потери на отражение: 1,0 дБ @1 кГц. Продольные искажения: 78 дБ @1 кГц. Широко используется в аудиосистемах, телекоммуникационной изоляции, вещательном оборудовании и коммуникационном оборудовании.

ОСОБЕННОСТИ:

1. Соответствие директиве RoHS
2. Аудио трансформатор
3. Широко используется в аудиосистемах
4. Изолированный телекоммуникационный трансформатор
5. Аудио соответствует стандарту UL 1950 или EN60950 для телекоммуникационных трансформаторов
6. Диапазон частот: аудио телекоммуникационный трансформатор от 40 Гц до 10 кГц

Электрические характеристики

1. Номинальная мощность: 5 Вт макс.

2. Hi-Pot: 1000 В постоянного тока от первичной обмотки до вторичной
1000 В постоянного тока от первичной обмотки до корпуса
500 В постоянного тока от вторичной обмотки до корпуса

3. Сопротивление постоянному току: Вывод 4-6: 0,4 Ом макс.
Первичная обмотка 1-2: 80 Ом макс.
Первичная обмотка 2-3: 40 Ом макс.

4. Частотная характеристика: от 40 Гц до 10 кГц с затуханием амплитуды не более 30% на граничных частотах при согласованных нагрузках

5. Вносимые потери: 2,0 дБ @1 кГц

6. Потери на отражение: 1,0 дБ @1 кГц

7. Продольные искажения: 78 дБ @1 кГц

Применение

• Аудиосистемы

• Телекоммуникационная изоляция

• Вещательное оборудование

• Коммуникационное оборудование

• Согласование аудиосигналов

• Передача аудиоизоляции

• Профессиональное аудиооборудование

• Промышленные аудиоприменения

Политика контроля качества Shinhom

Это жизненно важный принцип Shinhom для достижения удовлетворенности клиентов, которая может быть достигнута за счет сочетания превосходного качества, разумных сроков поставки, конкурентоспособных цен, а также клиентоориентированных услуг, чтобы гарантировать, что выпускаемая продукция соответствует требованиям клиентов.

Часто задаваемые вопросы

В: Что означает спад амплитуды на граничной частоте ≤30%?

О: На низкочастотной границе 40 Гц и высокочастотной границе 10 кГц затухание амплитуды сигнала не превышает 30%, что обеспечивает хорошее качество передачи сигнала даже на границах диапазона частот.

В: Что означают вносимые потери 2,0 дБ @1 кГц?

О: При опорной частоте 1 кГц потери мощности сигнала при прохождении через трансформатор составляют 2,0 дБ. Более низкие вносимые потери означают более высокую эффективность передачи сигнала.

В: Как подать заявку на образцы? Каковы сроки поставки?

О: Вы можете подать заявку на образцы через наш веб-сайт или по электронной почте. Пожалуйста, предоставьте информацию о вашей компании и целевую модель. Образцы предоставляются бесплатно и будут отправлены в течение 3-5 рабочих дней. Срок поставки массового заказа обычно составляет 2-8 недель.
