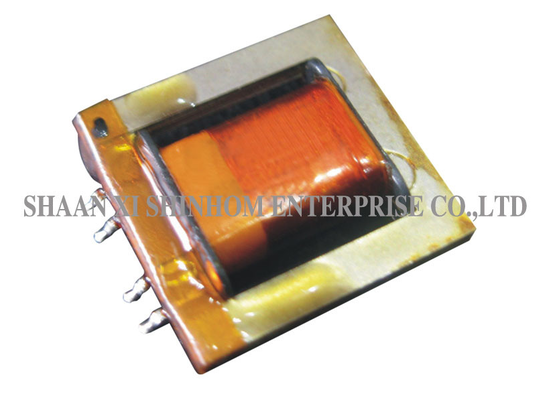

Аудиоизолирующий трансформатор типа EI 20 Гц-20 кГц 600:600 Ом для телефонных систем

Это...Трансформатор аудиоизоляции типа EIпредназначен для аудиосистем и телекоммуникационных изоляционных приложений. Диапазон частот составляет от 20 Гц до 20 кГц. Импеданс 600:600Ω. Соотношение поворотов составляет 1:1.Стойкое напряжение: 1250VAC / 1mA / 2 секунды (первично-вторичное). Он широко используется в телефонных системах, системах PABX, модемах, мультимедийном аудиооборудовании и приложениях телекоммуникационной изоляции.

Особенности

• Соотношение поворотов 1:1 (Pin1-3 : Pin6-4)

• Импеданс ¥ 600Ω ± 10% @ 1KHz

• Первичная индуктивность 1.5H Min @ 250Hz, 0.5V

• DCR (Pin1-3 / Pin6-4) 75Ω Макс

• Потеря вставки ≤1,0 дБ @1 КГц

• Ответ на частоту ± 0,35 дБ Макс (300 Гц - 4,0 КГц)

• Потеря возврата ≥20dB @300Hz / ≥23dB @1KHz/4KHz

• Продольный баланс ≥ 70 дБ (200-4,0 КГц)

Электрическая спецификация:

• Соотношение поворотов: Pin1-3: Pin6-4=1:1
• Индуктивность Pin1-3: 1,5H Min@250Hz,0.5В
• Импеданс: 600Ω±10%@1KHz,0dB,4-6 W/H 600Ω нагрузка
• Pin1-3 DCR: 75Ω Макс
• Pin4-6 DCR: 75Ω Макс
• Потеря вставки: 1,0dB Max@1KHz,0dB,W/H 600Ω нагрузки
• Ответ на частоту: ±0,35 дБ Макс@ 300 Гц ~ 4,0 КГц
• Потеря возврата: 20 дБ Min@ 300 Hz
• 23 дБ Min@ 1 КГц
• 23 дБ Min@ 4 КГц
• Продольный BAL: 70dB Min@200Hz~4.0KHz
• Hi-Pot: 1250VAC, 1mA, 2S Pri до Sec

• Рабочая температура: от 25 до +125°C

  Температура хранения: от -25 до +85°C

Заявления

• Телефонные системы

• PABX частные биржи

• Модемы

• Мультимедийное аудио оборудование

• Телекоммуникационная изоляция

• Изоляция звукового сигнала

• Оборудование для радиовещания

• Оборудование для связи

Политика контроля качества Shinhom

Это жизненный путь "Шинхома", стремящегося к удовлетворению клиентов, которое может быть достигнуто благодаря сочетанию превосходного качества, разумного срока доставки,конкурентоспособные цены и ориентированные на клиента услуги;Для того, чтобы продукция соответствовала требованиям покупателей.

Частые вопросы

Вопрос: Каково значение параметра потерь возврата?

А:Потеря обратной связи ≥20 дБ @ 300 Гц и ≥23 дБ @ 1 кГц / 4 кГц указывает на то, что трансформатор имеет отличные характеристики совпадения импеданса в диапазоне аудиочастот.эффективность передачи энергии высока, обеспечивая качество звукового сигнала.

Вопрос: Что означает продольный баланс ≥ 70 дБ?

А:Продольный баланс ≥ 70 дБ указывает на то, что трансформатор обладает высокой способностью подавлять сигнал общего режима.обеспечение лучшей эффективности борьбы с помехами в телекоммуникационных и аудио приложениях.

Вопрос: Как подать заявку на образцы?

А:Вы можете подать образец заявки через наш сайт или по электронной почте. Пожалуйста, укажите информацию о вашей компании и целевую модель.бесплатнои будут отправлены в пределах3-5 рабочих днейВремя проведения массового заказа обычно составляет2- 8 недель.
